在工業自動化生產中，液位測量的準確性直接關系到設備安全與產品質量。從液化天然氣的管道輸送到化工廠反應釜的監控，工程師們常常面臨一個難題：如何在狹小空間、高壓低溫或泡沫擾動的惡劣工況下，實現精準可靠的液位測量？

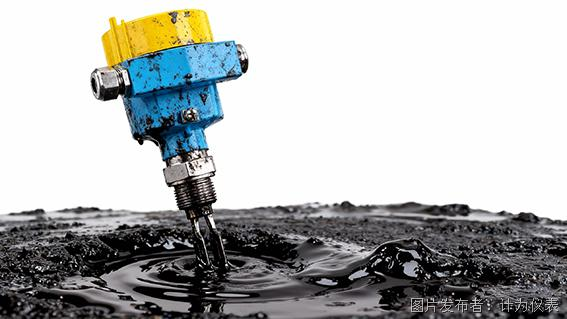

今天，我們就以在業內廣受好評的計為Ring-11音叉液位開關為例，一次講清音叉液位開關的工作原理、選型要點及安裝規范。

一、什么是音叉液位開關？它如何工作？

音叉液位開關是一種基于振動頻率變化原理設計的點液位控制開關。因其結構簡單、免維護且不受介質電參數影響，被廣泛應用于石油、化工、食品、制藥等行業 。

工作原理

音叉液位開關內部采用壓電器件驅動音叉振動，并檢測振動頻率。具體工作邏輯如下：

1. 空倉狀態：音叉在空氣中以固有的諧振頻率自由振動。

2. 接觸介質：當音叉叉體被液體浸沒時，介質的密度和粘度會對振動產生阻尼作用，導致諧振頻率明顯降低 。

3. 信號輸出：內部的智能電路檢測到這一頻率變化后，立即觸發繼電器或晶體管等輸出開關信號，實現報警或控制功能 。

以計為Ring-11音叉液位開關為例，它通過精密調諧，能夠檢測密度低至0.5g/cm3的液體，這意味著它甚至能靈敏響應高壓液化氣體（如LNG）的液位變化。

二、選型指南：為什么說“40mm超短叉體”是關鍵？

面對市場上眾多的音叉液位開關，如何選對型號？關鍵在于工況適配。以下是基于計為Ring-11產品特性的深度選型建議：

1. 看安裝空間：短叉體是狹小空間的“救星”

在許多改造項目或管道測量中，安裝空間極其有限。

? 痛點：傳統音叉長度過長，無法在DN50以下的管道或小型槽罐中側裝。

? 解決方案：Ring-11采用突破性的40mm超短叉體設計。這使得它不僅能用于大型儲罐，更能輕松嵌入液化天然氣輸送管道或泵保護系統的狹小接口中，解決了傳統儀表無法安裝的難題 。

2. 看介質特性：低密度與抗干擾能力

? 低密度測量：如果你測量的是液化天然氣（密度約0.56g/cm3）或某些有機溶劑，必須選擇像Ring-11這樣經過精密調諧、可測低密度液體的型號。

? 抗干擾性：對于含有泡沫、氣泡、粘稠液體或有振動干擾的工況（如化工香料生產、煙廠水位控制），普通浮球開關容易失效。音叉開關的機械結構本質上抗擾動，而Ring-11更是通過獨創的抗干擾技術，在這些復雜工況中保持穩定 。

3. 看安全與環境認證

在農藥廠、加油站等防爆場合，或對功能安全要求極高的SIL等級場合：

? 防爆認證：必須選擇具備本安或隔爆認證的產品。

? SIL認證：對于石化行業，SIL2/3認證是設備可靠性的黃金標準。

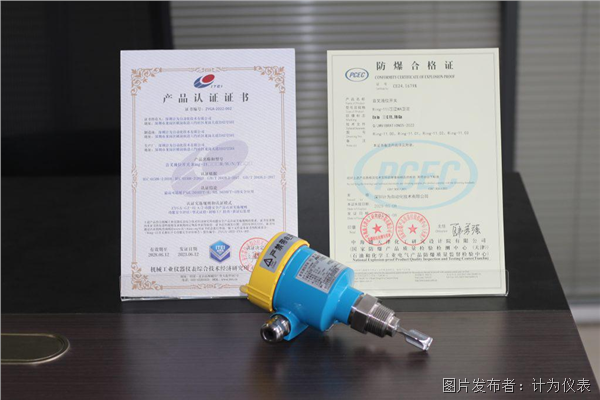

? Ring-11通過了SIL2/3、CE、本安及隔爆、EAC等多重權威認證，并榮獲國家發明專利（專利號ZL201510735568.2），確保了其在嚴苛環境下的高安全性。

4. 看信號輸出方式

你需要接入PLC還是直接驅動負載？Ring-11提供了四種靈活的輸出方式：繼電器、二線制、NAMUR（本安防爆標準）、晶體管，適配全球絕大多數控制系統。

三、安裝規范：這樣做，測量精準度提升50%

選對產品只是第一步，正確的安裝才能發揮其卓越性能。以下是音叉液位開關安裝時的三大黃金法則 ：

1. 安裝方向：務必考慮介質流動

? 規則：安裝時應使叉體凹面與液體升降或流動方向保持一致。

? 原因：這樣可以最大限度地減少介質升降時對叉體產生的阻力，避免因沖擊造成的誤判，同時也能減少掛料。

2. 位置選擇：必須避開“沖擊區”

? 禁忌：嚴禁將音叉安裝在入料口正下方或攪拌器附近。

? 后果：物料的直接沖擊不僅會導致測量誤差，甚至可能物理損壞精密的壓電晶體。

? 正確做法：選擇遠離進料口、液體流動相對平穩的區域。

3. 防潮與密封

? 戶外安裝：在接入電纜時，務必將電纜線彎曲并朝下引，防止雨水或冷凝水沿電纜流入接線盒。

? 壓力容器：在高壓或真空環境下，必須確認過程連接的密封件材質能夠耐受現場溫度和壓力。

四、典型應用案例

Ring-11憑借其超短叉體與高可靠性，在以下場景中表現出眾：

1. 液化天然氣（LNG）輸送管道：40mm叉體完美貼合管道，精準測量高壓低密度LNG。

2. 泵保護系統：安裝在管道低點，防止泵空轉，響應迅速，保護設備安全。

3. 化工與農藥生產：無論是腐蝕性的鹽酸、硫酸，還是高風險的除草劑、殺菌劑，其耐腐蝕設計和防爆認證均能勝任 。

4. 汽車廠廢水監測：耐腐蝕設計，有效監測復雜成分的工業廢水。

結語

音叉液位開關雖小，卻是工業安全的“守門員”。Ring-11音叉液位開關以其40mm超短叉體、0.5g/cm3低密度檢測極限、強大的抗干擾能力及國際權威認證，為各行各業提供了高性價比的液位監測方案。

在選擇時，請務必結合您的實際工況（空間、介質、溫度） 與安全需求（防爆、SIL等級） 進行綜合考量，讓專業的設備在正確的位置上發揮最大的價值。
