檢測背景：

在手機攝像頭模組的精密制造流程中，模組底殼是鏡頭、CMOS傳感器、VCM馬達的核心承載與定位基準，其表面質量直接決定模組的裝配精度、光學性能與長期使用可靠性。

檢測需求：

檢測對象：手機攝像頭模組底殼

檢測類型：表面劃痕、凹點、臟污

檢測精度：0.03mm/pixel

檢測方案：

常規2D視覺檢測：采用單一方向照明，僅捕捉表面反射光強，微小高度差對應的灰度變化極弱，且易受工件紋理干擾，缺陷特征被淹沒。

（常規成像）

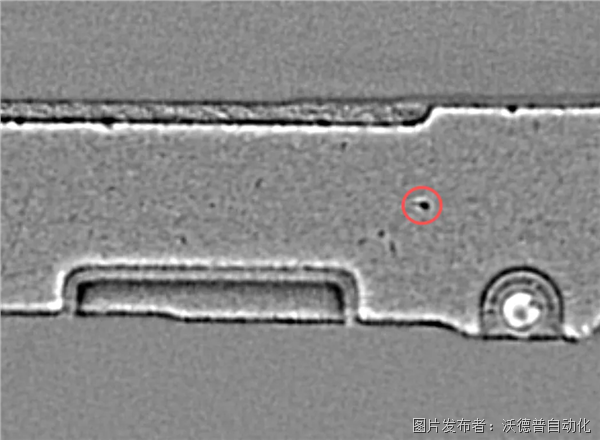

（光度成像系統-相對高度圖）

面陣光度成像系統：采用固定面陣相機的同一視角下，通過4組不同方向的光源分時照明，采集同一檢測面的多幅灰度圖像。

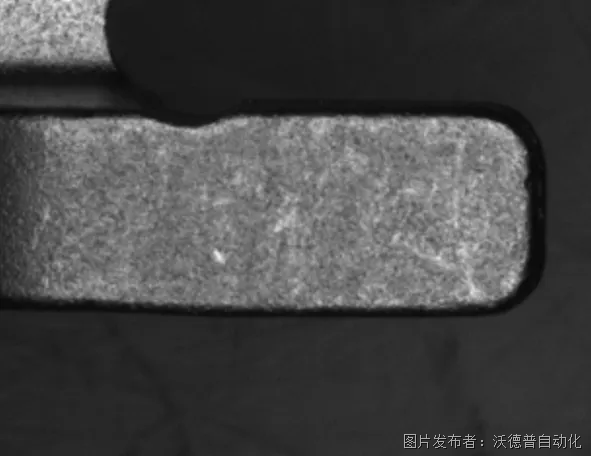

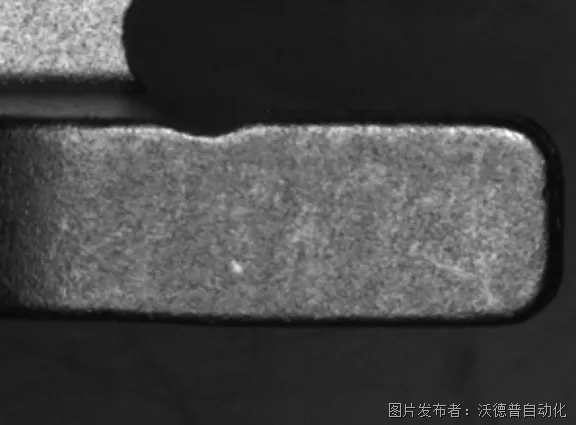

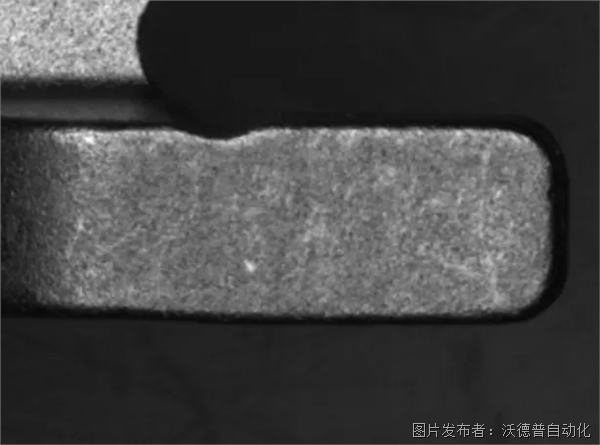

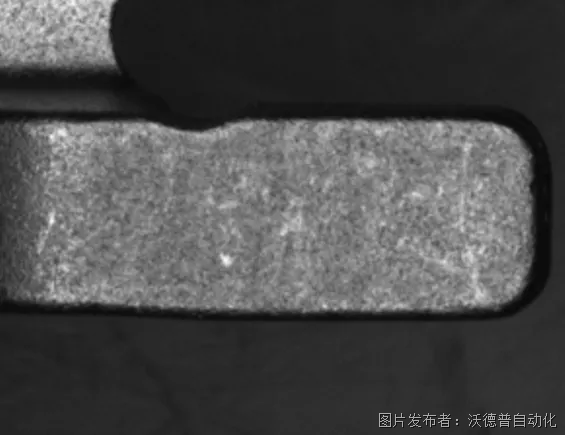

（四張原圖）

再通過算法獲取表面的2.5D特征及多種面型特征，從而精準捕捉常規2D視覺無法識別的微觀缺陷。

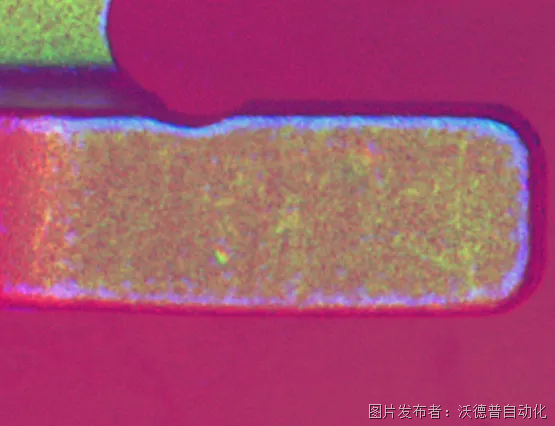

（彩色融合圖）

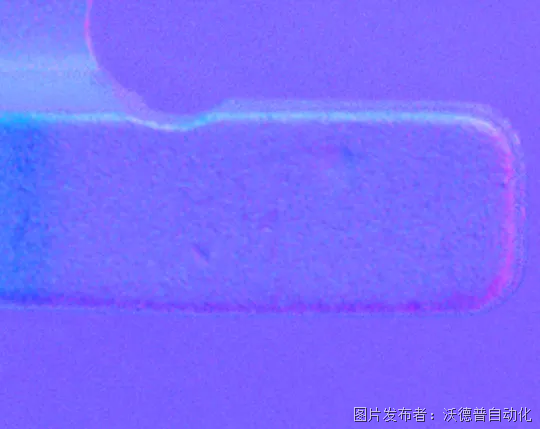

（法向量圖）

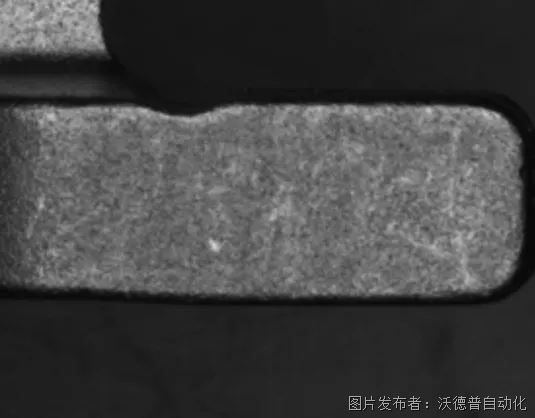

（反射率圖）

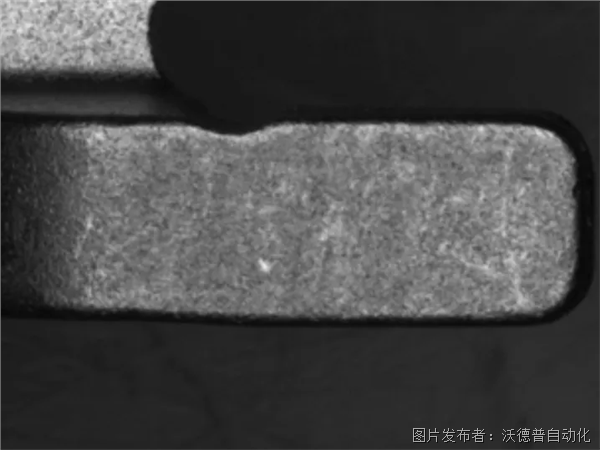

（灰度融合圖）

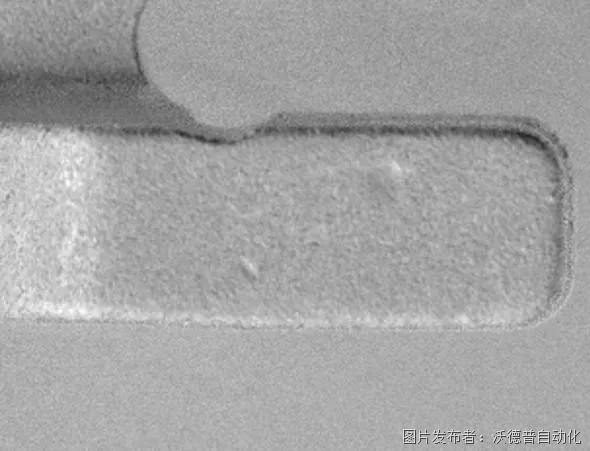

（曲率圖）

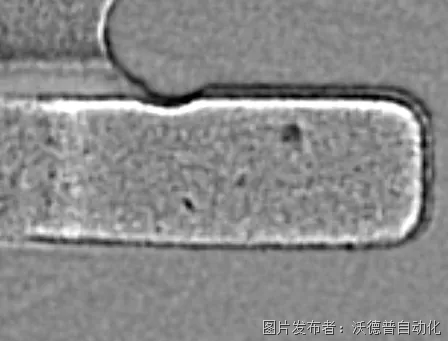

（相對高度圖）

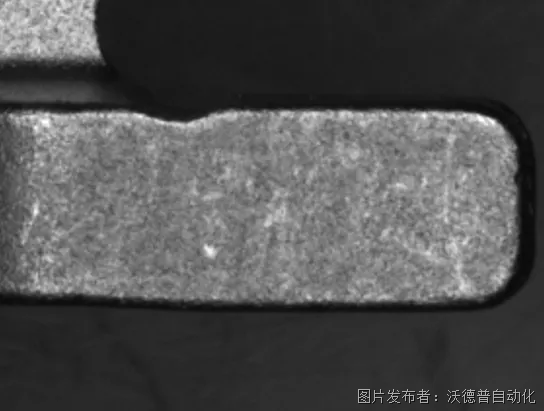

（最大值融合圖）

成像效果：

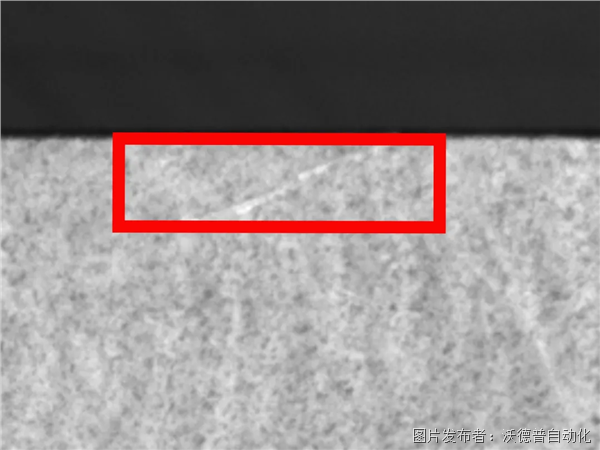

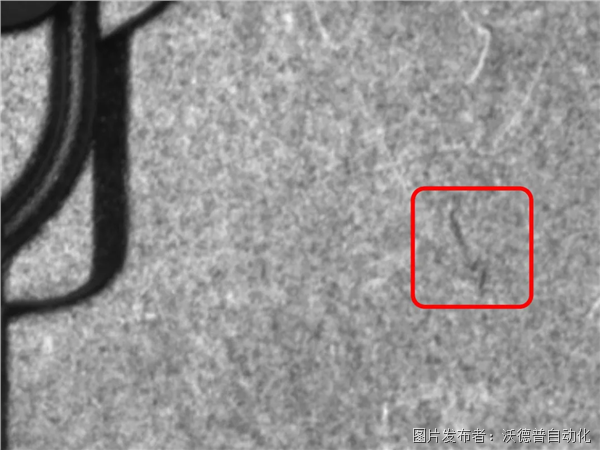

常規成像（劃傷）

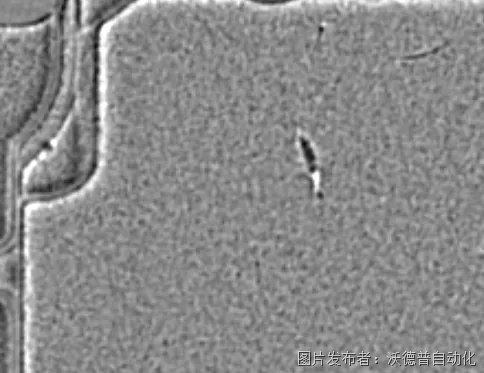

相對高度圖（劃傷）

常規成像（劃傷）

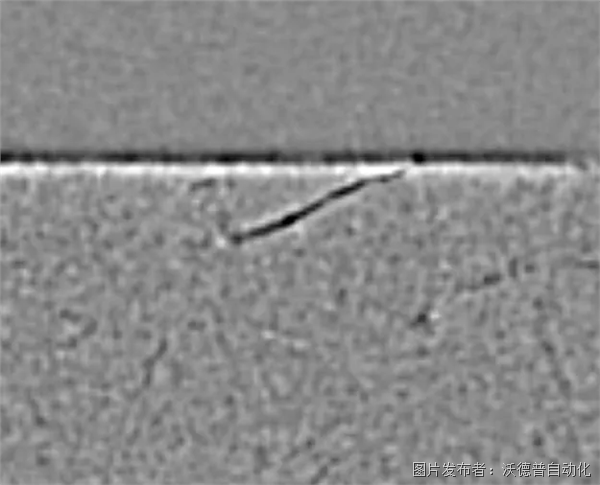

相對高度圖（劃傷）

劃痕的高度差被精準放大，缺陷輪廓清晰銳利，對比度大幅提升。

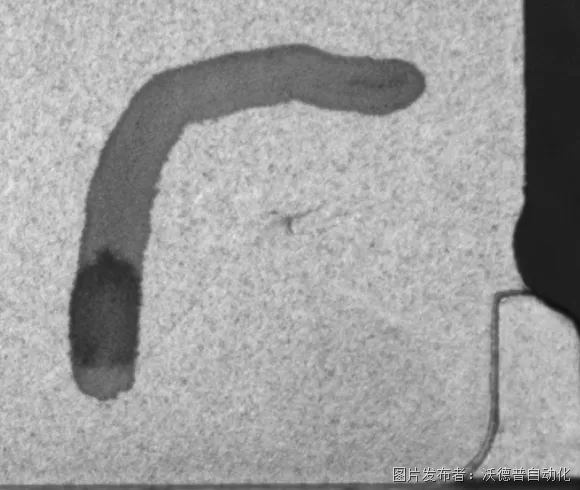

常規成像（凹坑）

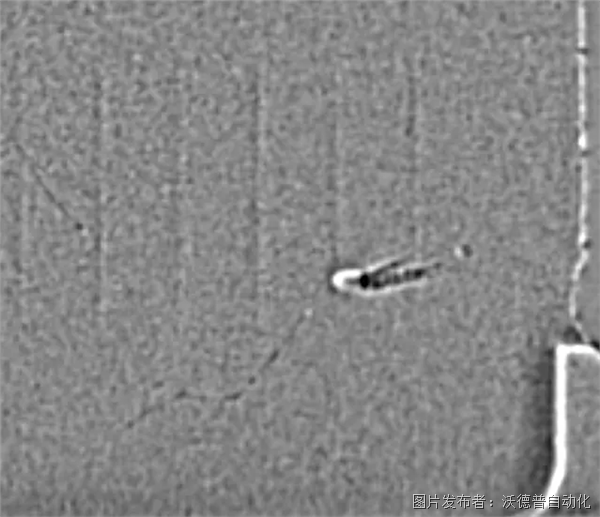

相對高度圖（凹坑）

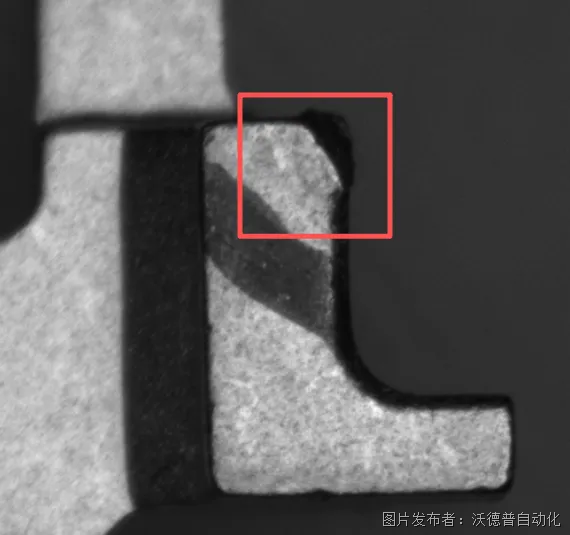

常規成像（凸點）

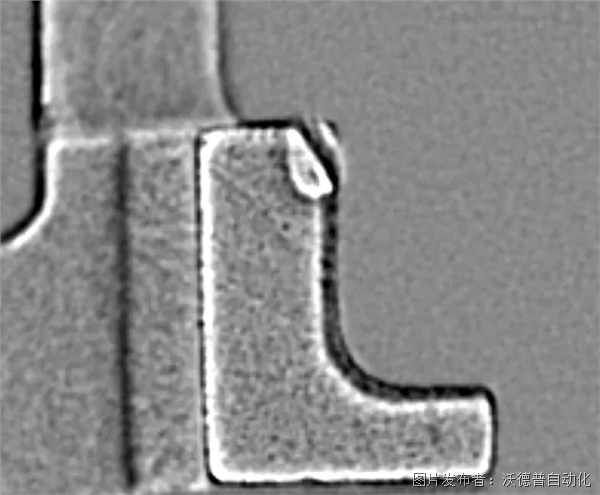

相對高度圖（凸點）

凹坑、凸點的三維結構被還原，缺陷位置、缺陷特征一目了然，徹底區分真實缺陷。

產品介紹：

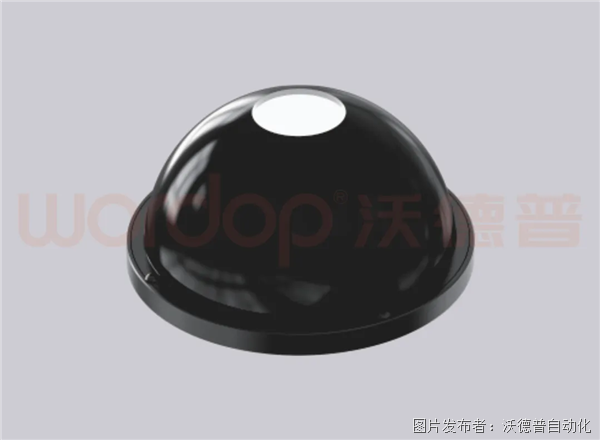

光度圓頂光源

內置四個獨立照明區域，可通過邏輯控制器實現分區依次點亮獲取圖像。再利用光度立體技術，通過陰影恢復表面的相對高度特征，獲取表面的2.5D特征以及多種面型特征。解決非反光產品表面的2.5D及棱邊缺陷。

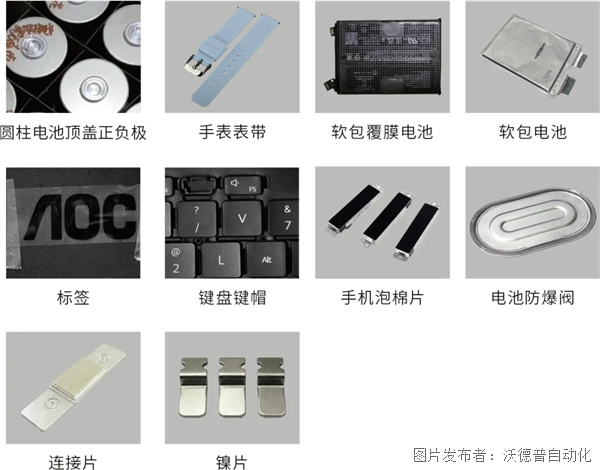

應用案例：
