在石油化工、天然氣處理、工業氣體儲運等高風險行業中，閥門的安全可靠性直接關系到裝置運行和人員生命安全。當管道內介質為易燃易爆流體時，火災工況下的閥門密封性能成為系統設計的關鍵考量。

BVL33鑄造球閥系列，正是針對此類高風險工況開發的解決方案。本文從工程設計角度，對該產品的防火設計原理、密封機制及工程選型要點進行技術解析。

一、防火安全設計原理與API 607認證解讀

普通軟密封球閥在火災工況下存在顯著安全風險：PTFE等非金屬閥座在高溫（通常超過600℃）下迅速熔融，導致閥門密封失效，管道內易燃介質持續外泄，進一步助長火勢、引發二次災害。

防火安全閥的設計核心在于建立二級密封機制：當軟密封材料被火燒損毀后，閥球在系統壓力作用下仍然能夠緊貼金屬閥座形成硬密封，替代已損壞的軟密封，實現緊急情況下的基本隔斷功能。

BVL33通過了API 607防火試驗認證——業內公認的四分之一轉軟閥座閥門防火測試標準。測試流程要求閥門在承受額定壓力狀態下，經受近30分鐘直接火焰灼燒，并在試驗期間及冷卻后分別檢測其外泄漏和內泄漏量是否仍在規定范圍內。BVL33在測試中的良好表現，證明其防火設計經過了客觀的試驗驗證

二、閥桿結構四重設計解析

閥桿組件是球閥在長期運行中最容易出現問題的環節。JPE BVL33采用了四重結構設計，分別對應不同工況下的功能需求：

1.閥桿彈簧：在壓力和溫度循環波動時自動補償閥桿位置變化，并在長期使用磨損后維持預緊力。

2.兩件式石墨閥桿填料：石墨材料具備優良的耐高溫性能，兩件式設計可補償閥桿在運行中的磨損，維持填料密封緊密度。

3.高強度閥桿支撐：提供順滑的操作手感，消除閥桿與閥體之間的金屬摩擦。采用耐磨損材料加工，延長了組件的使用壽命。

4.底部裝載式閥桿：通過底部裝入的結構設計防止閥桿在異常高壓下從閥體上方飛出，從根本上消除了閥桿脫出這一重大安全隱患。

三、低逸散密封與ISO 15848-1認證的技術意義

隨著全球環保法規的收緊，閥門逸散性泄漏已成為工業現場VOCs管控的重點關注對象。ISO 15848-1作為國際通用的閥門逸散性泄漏測試標準，通過高溫、高壓及機械循環工況的復合加載，以甲烷或氦氣為介質精確測量閥桿填料和閥體密封部位的泄漏率。

BVL33通過了ISO 15848-1認證，意味著該系列產品在填料密封的設計和材料選擇上經過了嚴格考核，在長期運行中的外泄漏水平極低。對于石油化工、LNG接收站、氫能儲運等對環保合規有嚴苛要求的項目，這一認證是選型的硬性技術指標之一。

四、材料選型：鑄件與鍛件的協同配合

BVL33在材料配置上采用了一套經典的鑄鍛結合方案：

閥體：ASTM A351 CF3M鑄造不銹鋼。CF3M對應316L材質的鑄造形態，適用閥門、泵體等復雜形狀零件的成型工藝。鑄造方案既能實現流道等復雜結構的低成本成型，又能保證閥體的整體致密性。

側部連接件：ASTM A182 F316L鍛造不銹鋼。F316L對應316L材質的鍛造形態，相比鑄造件具有更優的力學性能，適用于法蘭、連接件等受力部件的加工。

這種鑄鍛結合的材料組合方案，兼顧了閥體復雜結構的可制造性和關鍵受力部位的機械強度，同時確保了整閥耐腐蝕性能的一致性（CF3M與F316L對應相同不銹鋼牌號）。

五、工況適用范圍與接口配置

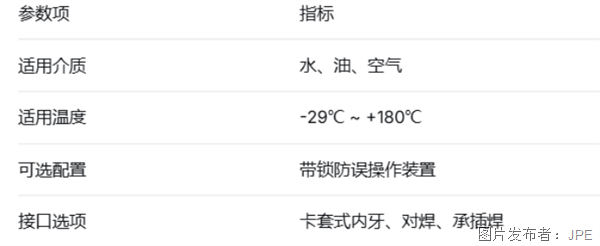

BVL33的主要技術參數如下：

參數項 指標

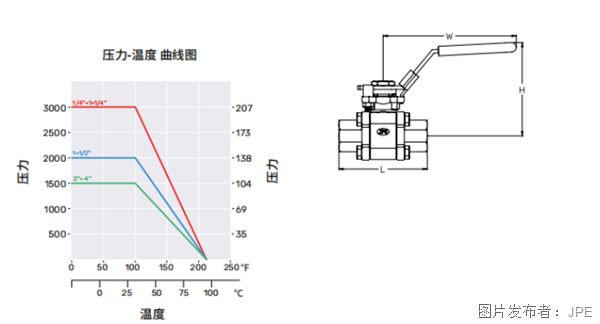

-29℃到+180℃的溫度區間覆蓋了石油化工、天然氣處理等領域的常規工況需求。特殊的防爆、高溫或其他特殊流體場景，則需另行評估選型。

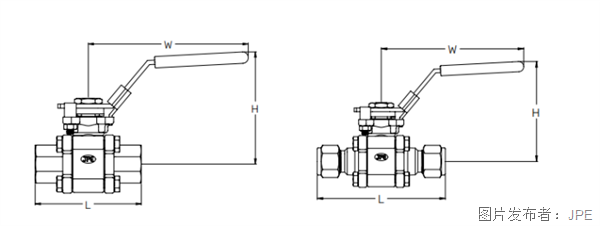

產品提供卡套式內牙、對焊和承插焊三種接口選項，且卡套接口規格適配JPE自有卡套體系，同時提供英制和公制規格等多選項，能夠適配不同國家和地區的管路標準。

六、CAE優化與壁厚設計

據公開資料顯示，已經有團隊利用CAE電腦輔助工程分析軟件對該系列產品的壁厚進行了系統優化。在確保滿足壓力等級要求的前提下，通過有限元分析將壁厚配置提升至安全余量充足的水平，為現場高風險工況提供更可靠的安全保障。

結語

BVL33鑄造球閥系列是一款從高風險工況的實際需求出發進行系統性設計的工業閥門產品。經過API 607防火認證與ISO 15848-1低逸散認證的雙重考核，配合鑄鍛結合的材料配置與四重閥桿結構設計，BVL33在石油化工、天然氣、工業氣體等對安全性和環保性要求嚴苛的行業中具備較高的工程適配價值。

作者單位：沅亨流體科技（JPE）
