在人形機器人的整套體系中，靈巧手是公認技術壁壘最高、卡脖子最嚴重的核心部件，這是因為靈巧手的每一次精準抓握與細膩揉捏，背后都依賴關節傳動系統將電機的旋轉運動轉化為直線位移。那么，在這條傳動鏈中，什么部件承擔著“旋轉→直線”轉換的核心重任？

　　答案便是行星滾柱絲杠。它是承上啟下的核心環節，直接決定著手指開合的定位精度、負載能力與長期運行可靠性。而要實現這一性能，則需要絲杠、滾柱與螺母三者的配合必須嚴絲合縫：螺紋中徑偏差若超過2μm，可能導致滾柱與滾道接觸不均；滾道R弧輪廓偏離設計值，高負載下的應力集中會大幅縮短疲勞壽命；表面粗糙度若未控制在合理區間，潤滑膜難以穩定維持，摩擦系數波動將引發傳動異響并加劇磨損。

　　三者中但凡有一項失控，都會引發靈巧手關節卡頓、定位漂移甚至高負載斷裂，從“零件級偏差”放大為“系統級失效”。

檢測的現實難題：為什么傳統方案"測不準、測不全"？

　　當前行業在行星滾柱絲杠檢測中，普遍面臨效率與精度難以兼顧的困境。

第一重矛盾：分序測量的基準誤差。

　　傳統路徑采用輪廓儀測螺紋幾何參數、粗糙度儀測表面質量，這意味著兩臺設備、兩次裝夾。每次重新定位都會產生重復定位誤差（通常±2~5μm），并直接疊加到最終測量值上。對于公差帶僅為±5~10μm的精密絲杠而言，這種基準轉換誤差幾乎吞噬了全部的精度裕量。

第二重矛盾：細牙螺紋的測針可達性。

　　靈巧手絲杠的螺距通常≤1mm，滾道R弧半徑不足0.3mm，且滾道位于螺紋底部的深腔中。標準測針因針尖直徑偏大、針桿伸入長度不足，極易與螺紋側壁干涉，從而形成測量盲區，最終導致裝配后應力集中與早期失效的隱患所在。

第三重矛盾：批量檢測的節拍壓力。

　　單件分序測量通常需要15~20分鐘，但靈巧手量產節拍要求單件檢測控制在5分鐘以內。可見，檢測瓶頸已直接制約產能爬坡。

技術破局：復合測量的一體化路徑

　　解決上述矛盾的核心思路在于通過復合檢出器將輪廓掃描與粗糙度分析整合到同一測量流程，實現“一次裝夾、多參數同步”。

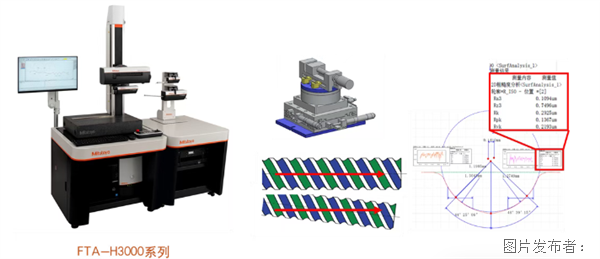

　　以三豐輪廓/粗糙度形狀測量機FTA-H3000系列為例，其技術架構針對行星滾柱絲杠的檢測痛點做了系統性優化：

復合檢出器：消除基準轉換誤差

　　設備搭載雙模式檢出器，可在輪廓掃描與粗糙度分析之間自動切換。單件裝夾后，依次完成螺紋大徑、中徑、小徑、螺距、牙型角、錐度的輪廓測量，以及滾道表面Ra、Rz的粗糙度評定。全程無需更換設備或重新對零，基準統一性由機械結構保證，測量不確定度顯著優于分序測量方案。

定制測針與傾斜策略：攻克細牙螺紋盲區

　　針對高負載行星滾柱絲杠的深腔滾道，設備配備小半徑測針（針尖半徑≤2μm）和傾斜測量治具。測針可沿螺紋螺旋線連續掃描，深入滾道底部捕捉R弧輪廓和落圓角度。傾斜軸的設計使測針桿與螺紋側壁保持安全間隙，避免傳統垂直測量中的機械干涉問題。

自動化軌跡規劃：壓縮批量檢測節拍

　　通過導入絲杠設計參數（螺距、頭數、旋向），系統自動生成螺旋掃描路徑，實現全螺紋連續測量。相比手動對位、逐段測量的傳統方式，單件檢測時間可縮短至1/3~1/2，同時路徑一致性由程序保證，從而消除操作者個體差異。

效果驗證：從"測得到"到"控得住"

　　復合測量路徑的價值不僅在于單件效率提升，更在于為批量質量管控提供了數據基礎。

　　由于所有參數在同一基準下獲取，所以可以建立絲杠的中徑一致性、螺距累積誤差、滾道輪廓偏差、表面粗糙度之間的關聯分析。例如，當某批次絲杠的滾道R弧偏差與表面粗糙度呈現正相關時，就可以反向追溯至磨削工藝中的砂輪磨損狀態，實現“測量數據→工藝優化”的閉環。

　　此外，檢測數據的完整歸檔為后續裝配提供了預篩選依據：將中徑分組精度控制在2μm以內的絲杠與對應滾柱配對，可顯著提升傳動副的接觸均勻性和壽命一致性。

替代方案與適用邊界

　　復合測量在上述場景中優勢明顯，能夠很好地解決效率與一致性問題，不過，它也并非適用于所有絲杠檢測場景。例如，對于已完成熱處理的硬化絲杠，接觸式測針存在劃傷風險，此時可采用共聚焦顯微鏡或白光干涉儀獲取滾道三維形貌。但光學方法在陡峭螺紋側面存在邊緣效應干擾，測量結果需通過截面標定樣件進行修正，且檢測效率通常低于接觸式掃描。

　　綜上所述，復合測量更適合批量生產中的過程控制場景，而光學非接觸測量更適合研發階段的小批量驗證或失效分析。

結語

　　行星滾柱絲杠的精度控制，是靈巧手傳動鏈可靠性的第一道關口。從"分序測量"到"復合測量"的技術演進，本質上是用系統集成度換基準統一性、用專用化設計換測量可達性、用自動化路徑換檢測節拍。當這些要素疊加，測量的效率與精度才真正轉化為可控的質量，實現從"測得到"到"控得住"的質量跨越。
