在儲罐、反應釜、污水池、酸堿罐、油品罐等液位監測場景中，很多會選“磁翻板液位計帶遠傳”。它既能在現場直觀看液位，又能把液位信號傳輸到PLC、DCS或遠程平臺，因此在工業現場應用較多。

但實際使用中，用戶常遇到這些問題：

磁翻板現場顯示正常，遠傳信號卻不準；

液位變化后平臺數據滯后；浮子卡滯導致顯示異常；

介質結晶、粘附后維護頻繁。

了解磁翻板液位計的原理、安裝和校準方法，同時對比計為雷達液位計的優勢，你就能做出更合適的選型方案。

磁翻板液位計帶遠傳的工作原理

磁翻板液位計主要基于連通器原理和磁耦合原理工作。儀表通常安裝在儲罐側面，測量筒與罐體上下連通，筒內液位與罐內液位保持一致。帶磁性的浮子隨液位上下移動，帶動外部翻柱或翻片翻轉，從而顯示液位高度。

所謂“帶遠傳”，就是在磁翻板基礎上增加遠傳變送器，將浮子位置轉換為4-20mA、HART或RS485等信號，連接PLC或DCS系統，實現遠程液位監控。

磁翻板負責現場顯示，遠傳裝置負責信號輸出。

磁翻板液位計安裝要注意什么？

磁翻板液位計安裝是否規范，會直接影響顯示和遠傳精度。

首先，儀表必須保持垂直安裝，避免浮子在測量筒內摩擦或卡滯。其次，上下連接口要保持暢通，閥門應完全打開，避免因連通不暢造成測量筒液位與罐內液位不一致。

安裝前還要確認浮子方向，避免裝反導致翻板不動作。對于戶外或潮濕環境，遠傳變送器接線端要做好防水、防松動和線纜保護。若現場存在強磁場、劇烈振動或大量雜質，也要提前評估對儀表運行的影響。

磁翻板液位計帶遠傳如何校準？

校準重點是讓現場顯示、遠傳輸出、系統顯示三者一致。

第一，校準零點。空罐或低液位狀態下，確認翻板顯示是否與實際液位一致，同時檢查遠傳輸出是否對應4mA或低液位設定值。

第二，校準滿量程。將液位升至高位校準點，確認現場翻板顯示與實際液位一致，并檢查遠傳輸出是否對應20mA或高液位設定值。

第三，檢查線性變化。液位上升和下降過程中，觀察翻板是否連續翻轉，遠傳信號是否平穩變化。如果出現跳變、滯后或不跟隨，可能是浮子卡滯、遠傳模塊偏移或系統量程設置錯誤。

第四，核對平臺數據。遠傳信號進入PLC、DCS或采集終端后，還要確認系統量程換算是否正確，避免現場正常、平臺顯示卻不準。

磁翻板液位計帶遠傳的適用場景

如果介質較干凈、密度穩定、儲罐側面具備安裝條件，并且用戶需要現場直觀顯示，磁翻板液位計帶遠傳是比較常見的選擇。

但如果介質容易結晶、粘附、腐蝕，或者含有雜質，磁翻板液位計可能出現浮子卡滯、連通管堵塞、維護頻繁等問題。此時，用戶就需要考慮更適合復雜工況的液位測量方式。

為什么復雜工況更推薦計為雷達液位計？

計為雷達液位計采用非接觸式測量方式，通常安裝在儲罐頂部，通過雷達波測量介質表面位置，不需要浮子，也不依賴連通管。

相比磁翻板液位計帶遠傳，計為雷達液位計的優勢更適合長期自動化監測：

一是非接觸測量，減少維護。 儀表不接觸介質，雷達波不受溫度、壓力、濕度、蒸汽、氣泡的影響，可降低腐蝕、粘附、結晶、掛料對測量結果的影響。

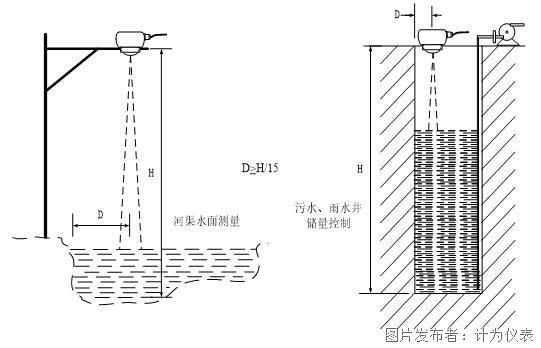

二是安裝更靈活。 雷達液位計通常頂部安裝，適合側面不便開孔、空間受限或改造難度較高的儲罐。

三是遠傳數據更直接。 計為雷達液位計可直接輸出連續液位信號，便于接入PLC、DCS、RTU或遠程平臺，減少浮子和遠傳機構帶來的機械誤差。

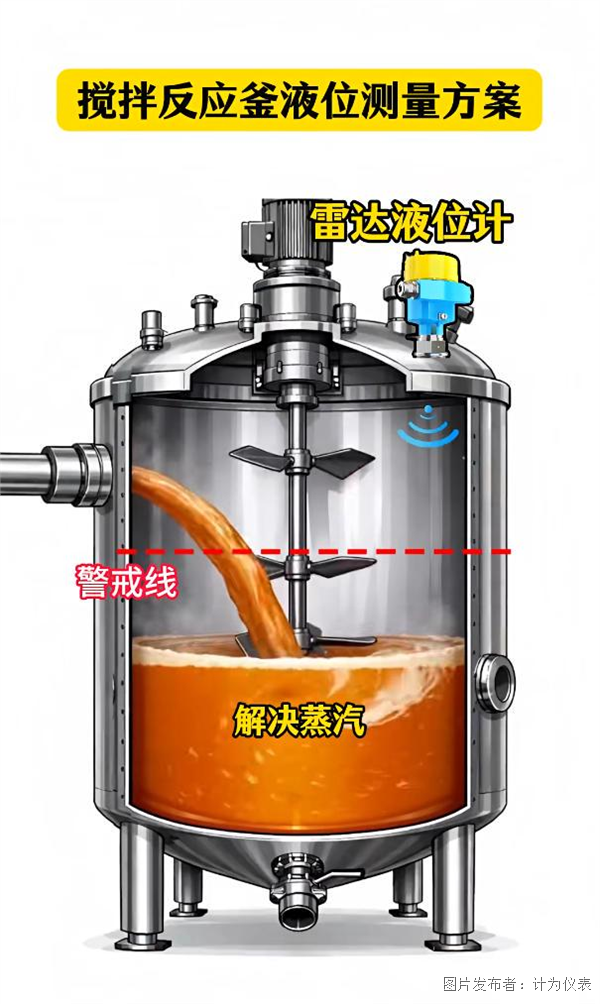

四是復雜工況適應性更強。 面對蒸汽、泡沫、攪拌、波動液面等情況，計為雷達液位計可通過回波處理提升測量穩定性，自研芯片的回波學習功能，還具備虛假回波識別、多層回波分離、目標動態追蹤、藍牙遠程調控等功能，更能提升現場的自動化控制程度和效率。

五是整體投入成本更低。

計為雷達液位計的投入成本是前期一次性采購成本，后期維護成本基本可以忽略。而且雷達液位計測量距離可以達到30-150m，但如果是磁翻板液位計增加測量長度則大大增加材質成本和運輸費用，還不算介質高度對液位計測量精確度的影響。如果是高壓、腐蝕、高溫的測量環境，磁翻板液位計則需要增加涂層或者調整為特殊材質，整體成本則更呈指數級增長。磁翻板液位計零部件比較多，后期售后調試維護成本也高，還提升技術人員爬罐的風險。

磁翻板和計為雷達液位計怎么選？

如果現場更重視直觀顯示，介質清潔、工況簡單，可以選擇磁翻板液位計帶遠傳。

如果現場更重視長期穩定、低維護、遠程監控和復雜工況適應性，更建議選擇計為雷達液位計。

對于重要儲罐，也可以采用液位安全聯鎖思路：磁翻板用于現場輔助觀察，計為雷達液位計用于連續液位監測和系統遠傳。這樣既滿足現場巡檢，又提升平臺數據可靠性。

結語

磁翻板液位計帶遠傳的核心價值，是“現場可視+遠程輸出”；它的關鍵在于安裝垂直、連通順暢、浮子不卡滯、遠傳校準準確。

但在腐蝕、粘附、結晶、雜質多或維護困難的工況下，計為雷達液位計憑借非接觸測量、安裝靈活、低維護、易接入平臺等優勢，更適合長期穩定運行。
