一、0.5μm從哪里來？——標準的來龍去脈

“檢測精度要達到0.5μm"——這是光纖端面檢測領域最常被引用的一個數字。但很多工程師并不清楚這個數字的確切來源，也不了解它在實際應用中的邊界條件。

1.1 IEC 61300-3-35的定義框架

國際電工委員會（IEC）發布的 IEC 61300-3-35 標準《Fibre optic interconnecting devices — Visual inspection of fibre optic connectors and fibre-stub transceivers》是光纖連接器目視檢測的國際權威規范。

該標準將端面缺陷按照尺寸劃分為若干等級，其中最關鍵的一條是關于劃痕（Scratch）的判定閾值。根據標準規定，光纖端面上的劃痕缺陷需要按長度和寬度兩個維度進行分類評估。

在實際操作中，業界普遍采用的最小可接受檢出能力（Minimum Detectable Feature Size）為0.5μm——這意味著任何寬度達到或超過0.5μm的劃痕都應被檢測系統識別并標記。

1.2 為什么偏偏是0.5μm？

這個數值并非任意選取，而是基于光通信鏈路的物理約束推導而來：

首先，從信號損耗的角度分析。 光纖端面上寬度約0.5μm的劃痕在光斑覆蓋范圍內造成的散射損耗約為 0.05~0.1dB/處。單處來看似乎可以忽略，但在高速光模塊（如800G SR8采用8×100G通道）的嚴苛功率預算下，多處累積的微小損耗可能直接導致通道誤碼率超標。

其次，從制造工藝的現實角度。 0.5μm大約對應著當前主流研磨和拋光工藝在正常條件下能夠維持的表面質量下限。換句話說，低于0.5μm的缺陷在大多數量產場景中被視為“工藝固有水平"而予以容忍，而超過此閾值的缺陷則被視為異常并需要攔截。

第三，從成像系統的可行性角度。 0.5μm恰好處于當前工業級光學系統能夠可靠實現的分辨能力邊界上——再低一個數量級（50nm級別）則需要引入接近半導體檢測級別的昂貴設備，性價比不合理。

因此，0.5μm是一個在“鏈路物理需求"、“制程工藝現實"和“檢測設備經濟性"三者之間取得平衡的工程化約定值。

二、要達到0.5μm檢出，光學參數怎么配？

2.1 分辨率的基本公式與余量設計

光學系統的物方分辨率由鏡頭放大倍率和相機像元尺寸共同決定：

物方分辨率（μm/pixel）= 像元尺寸（μm/pixel）÷ 鏡頭倍率

這是一個看起來簡單但在實踐中經常被誤解的公式。關鍵在于：計算出的物方分辨率值并不是系統實際能檢出的最小缺陷尺寸。

原因在于圖像處理算法的限制。一個缺陷要在圖像中“被看見"，通常需要跨越至少 2~3個像素才能被算法可靠地分割和識別（這稱為Nyquist采樣準則在空間域的應用）。此外，實際成像過程中還存在光學衍射極限、傳感器噪聲、照明不均勻等因素的影響，會進一步消耗有效分辨率。

因此，工程設計中通常會設置一個安全系數：

目標物方分辨率 ≤ 目標檢出尺寸 ÷ (2 ~ 3)

對于0.5μm的檢出目標，這意味著物方分辨率應當控制在 0.17~0.25μm/pixel 范圍內。考慮到實際工程中的各種衰減因素，建議按 0.20~0.25μm/pixel 作為設計的基準值。

2.2 基于IMX183傳感器的參數匹配表

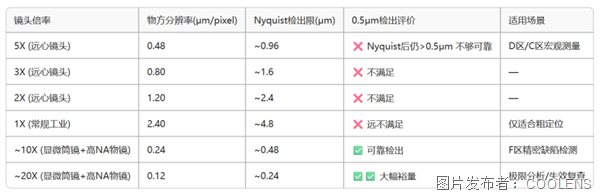

以下以目前光纖端面檢測中最常用的 IMX183傳感器（1英寸靶面，5472×3648像素，像元2.4μm）為例，列出不同倍率下的理論分辨率及對應的0.5μm檢出能力評估：

從這個表格可以得出一個關鍵結論：常規工業級遠心鏡頭（即使達到5X倍率）配合IMX183相機，其物方分辨率仍不足以滿足0.5μm的檢出要求——5X時物方分辨率約0.48μm/pixel，經Nyquist準則折算后實際檢出限接近1μm，遠超0.5μm目標。

要真正實現可靠的0.5μm級缺陷檢出，必須采用顯微級別的光學系統（10X及以上總倍率的高NA物鏡與筒鏡組合）。這也解釋了為什么光纖端面F區的高精度檢測設備成本顯著高于普通的C/D區測量工位——二者所依賴的光學系統處于完全不同的技術檔次。

2.3 數值孔徑NA的角色：決定分辨率的真正瓶頸

前述公式只考慮了幾何放大關系，但光學系統的實際分辨率還受到衍射極限的制約。根據瑞利判則（Rayleigh Criterion），光學系統的理論極限分辨率由波長λ和數值孔徑NA共同決定：

R_min = 0.61 × λ / NA

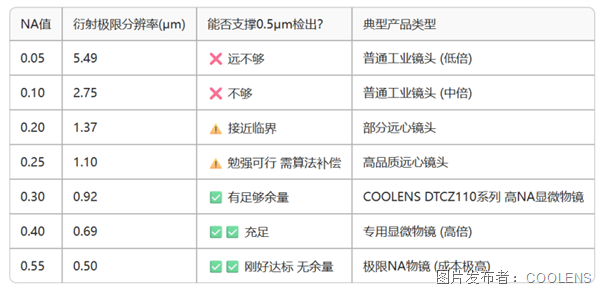

取藍光波長λ=450nm為例：

這張表揭示了一個常被忽視的事實：單純提高鏡頭倍率并不能無限提升實際分辨率——當NA成為瓶頸時，繼續增大倍率只是把模糊的圖像放得更大而已，并不會讓原本看不清的細節變得清晰可見。這也是為什么在選型時必須同時關注倍率和NA兩個參數。

三、“看得見”不等于“能檢出”：對比度才是隱藏的關鍵

在前兩章的分析中，我們一直圍繞“分辨率"展開討論。然而在實際項目中，大量“達不到預期檢出效果"的案例并非因為分辨率不足，而是因為對比度不夠——缺陷雖然在圖像中占據足夠的像素數，但其灰度特征與背景過于接近，導致算法無法有效區分。

3.1 光纖端面缺陷的光學特性

光纖端面上的常見缺陷類型包括：

? 劃痕（Scratch）：玻璃表面的機械損傷，呈細長條狀，寬度可低至亞微米級。其光學特性取決于劃痕深度和入射角度——淺劃痕主要表現為相位變化（相位型缺陷），深劃痕則同時產生散射和吸收效應。

? 凹陷（Pit/Dimple）：局部區域的材料缺失，通常呈近圓形。凹陷底部對入射光的反射特性與周圍正常表面存在差異。

? 污染顆粒（Particle）：附著在端面上的外來微粒，可能是粉塵、纖維碎屑、環氧樹脂殘留等。不同材質的污染具有不同的反射率和散射特性。

? 鍍層缺陷（Coating Defect）：抗反射膜層的局部剝落、氣泡或不均勻。這類缺陷在特定波長下的表現尤為明顯。

以上各類缺陷有一個共同特點：它們對光信號的調制方式各不相同。有些通過改變反射強度被觀察到（幅度型），有些通過改變光程差產生干涉條紋（相位型）。這意味著單一照明條件很難對所有類型的缺陷都獲得最佳對比度。

3.2 藍色同軸光照明的優勢機制

為什么藍色內同軸光源（450~470nm波段）已經成為光纖端面檢測的行業標配？其背后的光學邏輯值得深入理解：

第一層優勢來自短波長本身。 根據瑞利判則，分辨率與波長成正比——在其他條件相同時，450nm藍光比650nm紅光的理論極限分辨率高出約44%。更短的波長意味著更精細的空間頻率可以被光學系統傳遞到傳感器平面上。

第二層優勢來自同軸照明的幾何構型。 在同軸光路中，入射光線沿光軸方向垂直照射被測表面，經表面反射后沿原路返回進入鏡頭。這種“垂直入射-垂直出射"的幾何關系使得表面上的三維形貌特征（如劃痕邊緣的臺階、凹陷的斜坡）能夠產生明顯的明暗對比——因為形貌改變了局部法線方向，進而改變了反射光的角度分布。

第三層優勢來自光譜選擇性。 450~470nm的藍光波段與光纖端面常見污染物（如環氧樹脂殘留、油脂類有機物、金屬氧化物等）的反射/吸收譜存在明顯差異。這種差異使得缺陷區域和正常區域之間產生額外的色彩或灰度對比度，有利于后續算法的分割和分類。

3.3 對比度不足時的應對策略

當主光源（藍色同軸光）無法提供足夠的對比度時，可以考慮以下補充方案：

? 多角度環形補光：在主同軸光基礎上增加不同角度的輔助照明，利用缺陷在不同入射角下的散射差異增強特征。

? 偏振照明：在光路中加入偏振片，利用劃痕等相位型缺陷的雙折射特性產生偏振態變化，通過正交偏振檢測器提取相位信息。

? 多光譜采集：使用可切換波長的光源分別采集多個波段圖像，通過光譜差異識別不同材質的缺陷類型。

? 暗場照明：對于強散射型的顆粒污染，改用傾斜入射的暗場照明可以將散射光轉化為明亮信號，大幅提升信噪比。

四、產線環境下的穩定性挑戰

實驗室里調試好的系統搬到產線上往往表現下降——這是幾乎所有AOI項目都會遇到的問題。對于0.5μm級的精密檢測而言，環境因素的影響尤為敏感。

4.1 溫漂：被低估的性能殺手

光學鏡頭的焦距和放大倍率隨溫度變化的敏感程度因設計而異。一般而言，鏡頭內部鏡片間隔的熱脹冷縮會導致焦平面漂移，表現為圖像逐漸變模糊或視野中心偏移。

對于0.5μm級檢測來說，哪怕幾微米的焦面偏移就可能導致分辨率顯著退化。緩解措施包括：

· 選用熱穩定性好的鏡頭設計（如全玻璃結構優于含塑料件的設計）

· 在機構設計中預留溫漂自動補償機制（如定期執行自動對焦校準）

· 控制環境溫度波動范圍（理想情況下控制在±2°C以內）

4.2 振動隔離

產線環境中的振動源無處不在——鄰近設備的運轉、傳送帶的啟停、甚至人員走動產生的地面震動。這些振動通過機構傳遞到鏡頭和被測件之間的相對位置上，導致圖像出現運動模糊或抖動。

對于高倍率光學系統，振動的影響會被同步放大。例如在10X總倍率下，被測端面1μm的實際位移會在傳感器上表現為10μm的像移——這已經超過了像元尺寸（如IMX183為2.4μm），意味著振動可能導致跨像素的模糊。

對策包括：

· 將光學工位與振動源物理隔離（獨立隔振臺面）

· 縮短機械臂/運動平臺的懸臂長度以提高剛性

· 在軟件層面采用短曝光時間凍結運動（需要配套高亮度光源）

· 必要時引入主動隔振平臺

4.3 光源衰減與壽命管理

LED光源的輸出亮度隨工作時間推移而緩慢衰減是一個普遍現象。雖然優質LED的L70壽命（亮度降至初始值70%的時間）可達數千至數萬小時，但對于依賴特定亮度水平的缺陷檢測應用來說，即使是20%~30%的亮度衰減也可能導致低對比度缺陷的漏檢率上升。

建議做法：

· 建立光源亮度定期標定流程（建議每運行500小時或每月一次）

· 選擇支持閉環亮度反饋控制的光源驅動器（內置光度傳感器實現恒照度輸出）

· 預留備用光源模塊以便快速更換而不中斷生產

五、如何驗證你的系統真的達到了0.5μm？

“我們的系統分辨率很高，肯定能達到0.5μm"——這種基于參數推算的自信在實際驗收中常常被打臉。一套可靠的驗證流程必不可少。

5.1 標準版測試工具

驗證0.5μm檢出能力的行業標準工具是 USAF 1951分辨率測試卡（US Air Force Resolution Target）。該測試卡包含一系列不同空間頻率的線條圖案組，每組標注了對應的線對密度（lp/mm），可用于定量評估光學系統的極限分辨率。

具體操作步驟：

? 將USAF 1951測試卡放置于被測物面位置（即光纖連接器端面所在的平面）

? 調整鏡頭焦距使測試卡圖像清晰對焦

? 采集圖像后找出能夠被清晰分辨的最高頻次線條組（即剛好能區分黑白線條但不混淆的那一組）

? 查表將該頻次換算為對應的線對寬度（μm/line pair）

? 將線對寬度除以2得到等效的單邊分辨率，即為該系統的實測極限分辨率

如果實測極限分辨率≤0.5μm（考慮Nyquist準則后實際應為≤0.25μm/pixel），則說明光學硬件達到了0.5μm檢出的基礎前提。

5.2 缺陷仿真板（Defect Artifact）驗證

USAF測試卡只能驗證光學系統的純分辨率能力（即“能分辨最小的黑白線條對"），但不能完全模擬真實缺陷的光學行為。更貼近實戰的驗證方法是使用專門制作的缺陷仿真板——即在透明基板上制作已知寬度和深度的模擬劃痕/凹陷圖案，用于端到端的系統驗證。

這類仿真板的優點是可以同時考核光學系統、照明配置和圖像算法三者的協同效果。如果系統能夠穩定地檢測出仿真板上標注的0.5μm級人工缺陷，那么對真實產線缺陷的檢出能力就有了更高的可信度。

需要注意的是，仿真板本身的制造精度必須經過計量認證——用一把不準的尺子去校準測量儀器是沒有意義的。建議選用具備ISO 17025資質實驗室出具校準證書的正規產品。

5.3 產線CPK驗證：從樣機到量產的最后一關

即使通過了實驗室階段的分辨率測試和仿真板驗證，系統上線后的長期穩定性仍需通過過程能力指數（CPK/PPK）進行量化監控。

具體做法：在產線上定期抽取已知含有標準缺陷的參考樣品（Golden Sample），記錄系統每次檢測的結果（檢出/漏檢/誤報），統計一段時間內的檢出率均值和離散程度，計算出過程的CPK值。

行業經驗表明，對于0.5μm級檢測應用，CPK≥1.33通常被認為是合格的過程能力水平（對應約63ppm以下的漏檢風險）。如果CPK<1.0，說明過程存在系統性偏差或過大的離散，需要排查并整改后方可投入正式量產。

六、總結與工程實踐要點

0.5μm不是一個隨便寫寫在規格書上的數字——它背后是一條完整的技術鏈條：從IEC標準的定義出發，經過光學參數的精確匹配（倍率、NA、像元三要素缺一不可），再到照明方案的對比度優化、產線環境的穩定性控制，最后通過USAF測試卡和缺陷仿真板的嚴格驗證。任何一個環節的薄弱都可能成為整個系統的短板。

對于正在規劃或搭建光纖端面AOI檢測系統的工程師而言，理解這條完整的技術鏈路比記住幾個參數更有價值——因為它幫助你在面對具體問題時有清晰的排查思路：

· 分辨率不夠？查倍率和NA

· 看得見但檢不出？查對比度和照明

· 實驗室好用產線不行？查環境和穩定性

COOLENS推出的高NA遠心鏡頭系列（NA 0.3，畸變<0.08%）和高倍顯微筒鏡組合方案，為上述技術鏈路中的核心光學環節提供了經過工程驗證的產品支撐。無論你選擇哪條技術路徑，確保每個環節都經過獨立的驗證和確認，是最終實現穩定0.5μm級檢出的根本保證。
