一、什么是編碼器？本質不是“計數”

很多工程師順手打開編碼器規格書，第一眼只看分辨率——1024線，還是4096線？好像數目越大越好。但這其實把編碼器的本質看窄了。編碼器的底層是一套物理測量原理：它把旋轉運動轉化成電信號，但那層“轉化”究竟靠光、靠磁，還是靠電磁感應，直接決定了它在真實車間里是穩如泰山，還是一碰就栽。

所以選編碼器，其實是在選物理原理。目前工業自動化中用得最廣的三種原理，分別是光電、磁電、電感式，它們像三種性格迥異的工程師，各有主場。

不同測量原理，決定了：

l 精度極限

l 抗干擾能力

l 成本

l 適用場景

二、光電編碼器：工業精密度的標桿

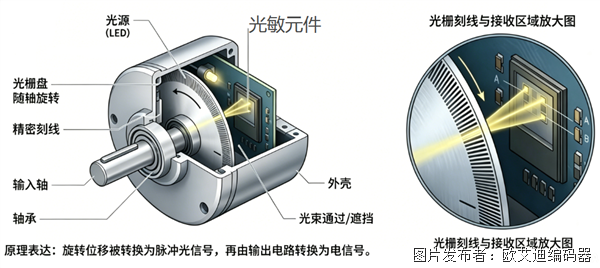

光電編碼器是伺服驅動里最常見的。它的核心結構很像一臺微縮的精密光學儀器：一片刻有細密刻線的碼盤，兩側跨著LED光源和光敏接收器。軸一轉，光線被碼盤不斷切割、通過狹縫，形成明暗變化的脈沖信號。

這種數“刻線”的方式，能得到很高的分辨率，每圈幾十萬脈沖，角度精度可以達到角秒級。所以，在對位置精度要求極高的數控機床、半導體設備里，光電編碼器長期是標配。

但它的死穴也寫在原理里——“怕臟、怕震、怕水霧”。碼盤上落一點油污或冷凝水，光路就可能誤判；強烈的沖擊振動會導致玻璃碼盤崩裂。只要你看到現場有粉塵、濺液，純粹的光電方案可能就不適合了。

三、磁編碼器：抗造之王，車間里的多面手

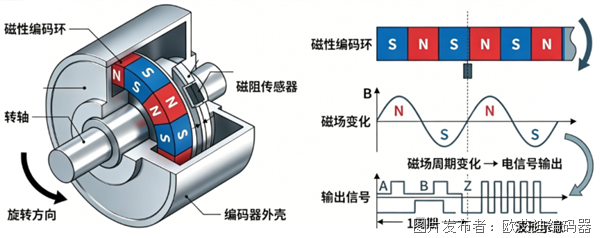

磁編碼器的構造直白得多：轉軸上裝一顆多極磁環，旁邊固定磁阻傳感器。轉起來，磁場極性周期變化，傳感器直接輸出編碼值。沒有脆弱的光柵，也沒有精密光學對準。

因此它天生極度耐振動、不怕油污和灰塵，甚至泡在水里也能工作。在叉車升降高度監控、AGV行走里程和轉向角度測量、塔吊大臂回轉定位這些場景里，磁編碼器就是“吃苦耐勞”的代名詞。深圳歐艾迪科技在給工程機械和物流設備做配套時，磁電編碼器的出貨量一直很大，靠的就是這股抗造勁。

四、電感式編碼器：新一代工業方案的折中智慧

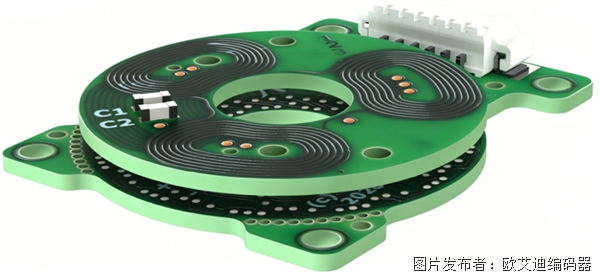

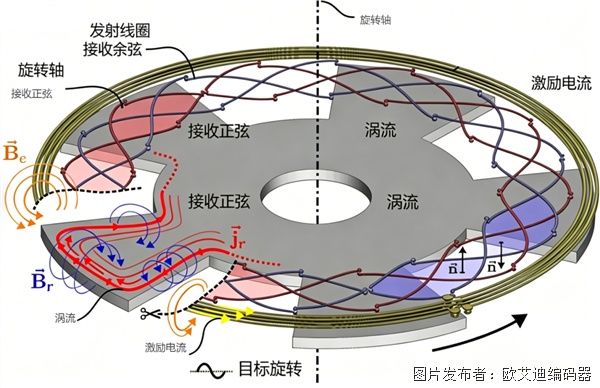

電感編碼器聽起來生僻，其實原理像一個小型“金屬探測線圈”。定子上布有勵磁線圈和接收線圈，轉子上是特定形狀的金屬薄片。高頻交流電通過勵磁線圈產生交變磁場，轉子金屬片掃過接收線圈時，感應出位置相關的電壓變化。

這套方案把光電的高精度和磁電的強環境耐受粘合到了一起。因?yàn)闆]有精密碼盤，它不怕粉塵、鹽霧、劇烈振動。精度上，它能干到與中高端光電編碼器比肩，用在協作機器人關節、醫療設備定位、高端伺服控制這些同時追求精度和可靠性的場景里，優勢非常明顯。

唯一的門檻是制造工藝復雜，成本相對較高，目前主要用于對綜合性能要求嚴苛的場合。

五、原理對決：一張表看清選型邏輯

六、為什么高端伺服不再死守光電？

十年前，提到高端伺服，幾乎必配光電編碼器。但這幾年，電感式編碼器滲透得很快。原因不是光路精度不夠，而是現場太真實了——一臺注塑機旁的高溫油霧，或者沖壓車間的床身振動，會讓光電方案頻繁掉信號，造成伺服抖動甚至飛車。

而電感編碼器在這種環境下依然輸出干凈穩定的位置數據，系統不必額外加防護罩，綜合成本反而更低。這就是為什么“環境耐受”成了與精度并重的核心指標。

七、 編碼器選型的核心看應用場景

選編碼器，先看物理原理，再看分辨率數字。否則在你車間里，一個 16 位的昂貴光電編碼器可能敗給一個只有 14 位的磁編碼器——當?shù)谝粭l油污痕出現在碼盤上的時候。

歐艾迪科技在工業自動化配套中發現，越來越多的客戶在選型時，會直接描述工況（有沒有水霧、有多大撞擊）而不是只問線數。這種從原理出發的選型思維，才是把設備真正用穩的起點。

八、思考實踐題

假如你要為一臺在鑄鍛車間行走的AGV開發輪軸編碼方案——地面有氧化皮粉塵，行走中輪軸持續中等沖擊振動，要求角度反饋達到 ±0.5°。你會傾向于光電、磁電還是電感編碼器？
