氣動控制告別傳統工控痛點，總線智控升級！

針對行業痛點，華茂歐特深耕總線技術，推出高集成、高可靠、強兼容、易運維的總線繼電器與總線匯流板系列產品，以技術迭代突破傳統局限，助力制造企業降本提質、提速增效。

01、傳統產品痛點：工業控制的 “效率枷鎖”

傳統繼電器與匯流板多為 “分散式、硬接線、功能單一” 的設計，難以適配現代工業長距離、多工位、高實時、易擴展的核心需求，具體痛點集中在四大方面。

① 布線繁瑣雜亂，安裝效率低，人工成本高

傳統方案中，繼電器與匯流板氣路分配與電控通訊完全分離，電磁閥、傳感器、PLC之間需逐一對應接線，一條中型產線動輒上千根線纜，密密麻麻交織排布。

· 接線工作量大：需逐點核對線路、壓接端子、固定線纜，安裝耗時是智能化方案的2~3倍，人工成本居高不下；

· 布線靈活性差：線纜需預留冗余長度，布局松散混亂，控制柜空間利用率低，后期設備移位、改造時，需重新布線，工作量翻倍；

· 安全隱患突出：大量線纜長期運行易出現老化、磨損、短路問題，且線路交叉干擾多，信號穩定性差，增加設備故障風險。

② 功能單一分散，集成度低，系統兼容性差

傳統繼電器僅具備基礎通斷控制功能，傳統匯流板僅負責氣路分配，無集成IO模塊、通訊模塊的設計，需額外搭配端子臺、IO模塊、信號轉換器等配件才能實現完整控制。

· 組件繁多，系統臃腫：一臺設備需采購、組裝多個獨立部件，裝配流程復雜，且不同品牌配件兼容性差，易出現信號不匹配、通訊中斷問題；

· 協議適配性弱：受限于外部IO模塊的協議，增加硬件成本與調試難度；

· 空間占用大：分散式組件需占用大量控制柜空間，設備體積大，無法適配小型化、緊湊型設備設計需求。

③ 無智能診斷，故障排查難，停機損失大

傳統產品無內置故障診斷模塊，設備運行時，電磁閥狀態、通訊信號、線路通斷等問題無法實時反饋，完全依賴人工逐點排查。

· 排查效率極低：故障發生后，需逐段檢查線纜、逐個測試電磁閥與繼電器，中型產線單次故障排查耗時可達數小時；

· 停機損失慘重：長時間停機直接導致生產線中斷，尤其汽車制造、3C電子、食品加工等連續生產行業，每小時損失可達數萬元；

· 維護成本高：需配備專業技術人員定期巡檢，且故障定位不準易導致誤維修、重復維修，進一步增加后期運維成本。

④ 擴展性差，柔性不足，適配場景有限

傳統繼電器與匯流板采用固定點位、非模塊化設計，IO點數、閥組數量出廠即固定，無法根據產線升級、產能調整靈活擴展。

· 升級改造成本高：產線需增加工位、擴展功能時，需整體更換匯流板或繼電器模組，甚至重新設計控制柜，改造成本高、周期長；

· 遠距離傳輸弱：通訊距離短，無信號增強設計，超過 50 米易出現信號衰減、延遲問題，無法適配大型生產線、跨車間分布式控制場景；

· 適配范圍窄：僅能對接特定型號電磁閥與控制系統，無法兼容主流品牌產品，限制設備通用性與場景適配性。

02、華茂歐特總線繼電器 / 匯流板：五大核心優勢，全面超越傳統

華茂歐特總線繼電器與總線匯流板，以集成化、智能化、模塊化、兼容化為核心設計理念，直擊傳統產品痛點，實現從 “基礎控制” 到 “智能中樞” 的跨越，五大核心優勢，助力企業降本增效、柔性升級。

1、高集成化設計，布線簡化 70%+，安裝效率翻倍

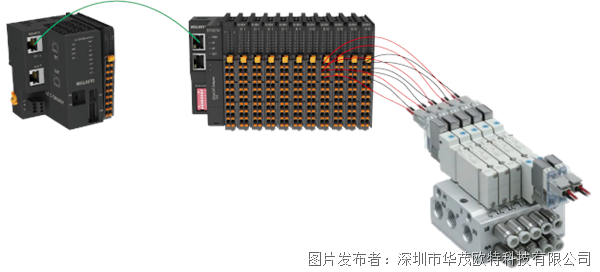

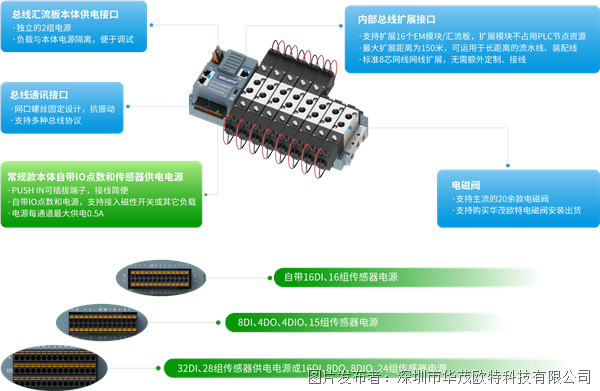

華茂歐特總線匯流板打破傳統分離架構，將通訊模塊、IO模塊、驅動單元與氣路板無縫集成；總線繼電器整合通訊與繼電器輸出功能，無需額外搭配端子臺、IO模塊等配件，電磁閥可直插式安裝，就近接線。

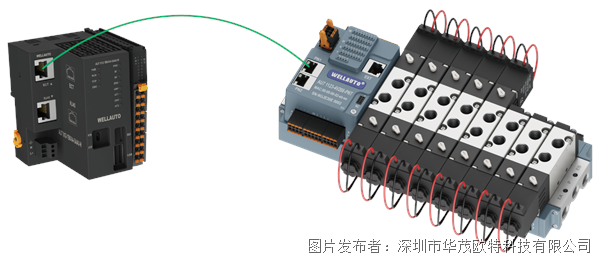

·  極簡布線：一根標準網線即可實現與PLC的雙向通訊，布線量減少70%以上，中型產線接線時間從傳統4小時縮短至1.5小時，人工成本降低60%；

·  直插式快速裝配：電磁閥無需擰螺絲、無需單獨接線，對準接口一推即可卡緊，單閥裝配時間從5分鐘縮至2分鐘，安裝效率提升80%；

·  空間節省50%：高度集成的緊湊設計，大幅減少控制柜占用空間，設備布局整潔緊湊，適配小型化設備與密集型產線布局需求。

02、多協議全兼容，無縫對接主流設備，適配零門檻

華茂歐特產品具備超強協議兼容能力，支持EtherCAT、Profinet、EtherNet/IP、CC-Link IEFB、Modbus-TCP、S7-TCP/IP六大主流工業總線協議，可與西門子、三菱、歐姆龍等全品牌PLC無縫對接。

· 電磁閥兼容廣：總線匯流板可直接適配SMC、AirTAC、FESTO、CKD等五大知名品牌、20+系列電磁閥，老產線改造無需更換電磁閥，直接替換匯流板即可，改造成本極低；

· 自適應IO設計：集成IO點位支持NPN/PNP自適應，提供16DI、32DI、8DI+4DO+4DIO等多種規格，端口利用率最大化，無需額外配置轉換模塊；

· 適配全場景：無論是3C電子、汽車零部件、食品制藥，還是物流倉儲、新能源等行業，均可快速適配，新產線搭建與舊線改造均能實現 “零門檻” 對接。

03、模塊化柔性擴展，適配產線升級需求

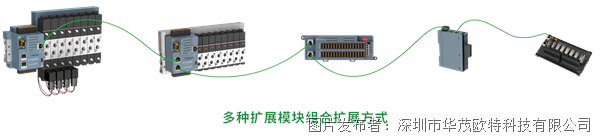

·  遠距離穩定傳輸：采用自研擴展總線，通訊距離最遠可達150米，且僅占用PLC一個節點資源，跨車間、大型生產線無需加裝中繼器，信號穩定無衰減；

·  熱插拔設計：擴展模塊支持熱插拔，產線升級、功能擴展時無需停機，直接新增模塊即可，升級周期從傳統數天縮短至幾小時；

·  按需靈活配置：提供6/8/12/16/20位匯流板、多種IO點位規格，小到6工位包裝機，大到20工位裝配線，均可精準適配，滿足未來產能擴展與工藝升級需求。

04、串行驅動器：分布式控制的 "靈活紐帶"

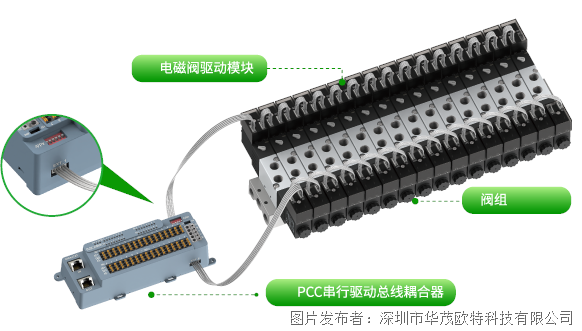

華茂歐特PCC系列串行驅動器作為分布式氣動控制的核心部件，專為分散、遠距離工業場景設計，由PCC串行驅動總線耦合器 + 電磁閥驅動模塊 + 閥組三部分組成，實現了靈活擴展、簡便安裝、成本優化的控制需求。

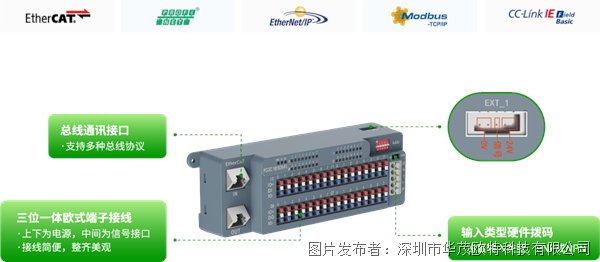

總線耦合器支持EtherCAT、Profinet-RT、EtherNet/IP、CC-Link IEFB、Modbus TCP/S7 TCP等多種總線協議，上下各配備一個驅動接口（EXT_1、EXT_2），采用5P底座設計，集成冗余電源和信號傳輸功能，可靠性突出。耦合器采用標準DN35導軌安裝，不占用匯流板長度，無需定制匯流板，顯著降低硬件成本。

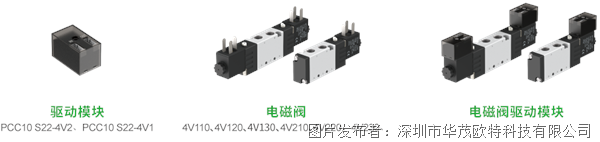

電磁閥驅動模塊采用模塊化設計，可任意互換、自由增減，單側支持擴展20個驅動模塊（20個閥），兼容亞德客4V1、4V2系列電磁閥，輕松應對產線調整與擴展需求。模塊采用三位一體歐式端子接線，上下為電源接口，中間為信號接口，接線簡便整齊，美觀規范。支持輸入類型硬件撥碼設置，可靈活切換PNP或NPN輸入，適配不同傳感器類型。

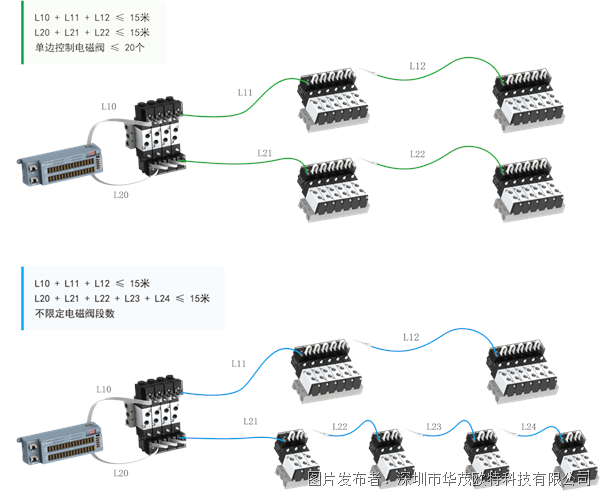

在安裝布局上，支持閥組集中或分散安裝，閥體可依產線需求靈活布局，不同規格閥組可通過延長線混合搭配。單段延長線距離最長可達 1.5m，單邊控制電磁閥數量≤20個，多段延長線總長度≤15米，實現真正的分布式氣動控制。采用標準PH2.0 5P排線 "手拉手" 級聯設計，更換便捷，運維高效，大幅降低停機維護時間。

串行驅動器無需外加DO模塊即可直接驅動單個電磁閥，本體集成16&32組24VDC傳感器電源接線端子，為傳感器提供穩定供電，簡化了系統配置，降低了整體成本，特別適用于大型生產線、物流分揀線等分散式控制場景。
