熔體流動速率（MFR）作為聚合物工業標準化質控參數，因測試效率高、成本低，長期被用作進料檢驗與牌號初篩的核心依據。但該參數僅對應單一剪切速率下的穩態響應，無法表征聚合物熔體復雜的非線性黏彈行為，尤其對剪切敏感性高的聚烯烴體系，極易出現“同 MFR 值、不同加工表現”的誤判。本文以3種 MFR 一致的聚丙烯（PP）為研究對象，通過寬頻頻率掃描測試，明確流變學方法對加工性能預測的補充價值。

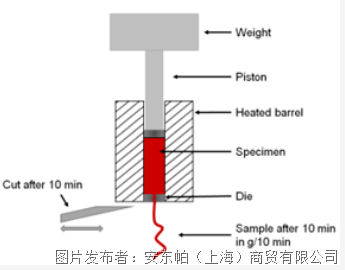

圖1：MFR測試裝置示意圖

? 無法區分結構差異：同 MFR 可由完全不同的分子量分布、支化結構實現，僅通過單一數據點無法溯源加工波動的本質原因。

?實驗材料

選取3種商用 PP 牌號，均滿足 MFR=8 g/10 min（230℃，2.16 kg），結構差異如表所示：

PP 的重復單元結構如圖2所示

圖2：聚丙烯結構單元

? 復數黏度與剪切變稀行為

頻率掃描得到的復數黏度 η 隨角頻率ω的變化曲線如圖4所示，結合Cox-Merz 規則（η(γ?)=η(ω)，假設成立時振蕩響應可等效為穩態剪切響應）：

核心結論：

1. 僅在MFR對應剪切速率下重合：三條曲線在≈17 s?1（對應角頻率≈17 rad/s）處交匯，說明MFR僅能反映該窄區間內的黏度一致性，無普適性；

2. 零剪切黏度差異顯著：僅聚合物1呈現清晰的低ω平臺區，零剪切黏度η?≈1300 Pa·s；聚合物2、3需進一步擴展低頻測試或外推才能得到η?，反映其分子鏈纏結狀態的差異；

3. 剪切變稀行為分化：低ω區聚合物3黏度約為聚合物1的2倍，高ω區聚合物3黏度反而最低——若用于低速擠出，聚合物3熔體強度更高、不易熔垂；若用于高速注塑，其充模流動性更優，該差異無法通過MFR識別。

? 黏彈響應與分子量分布溯源

儲能模量 G'（彈性）與損耗模量 G''（黏性）的頻率依賴性，可進一步反映分子結構特征：

本實驗中僅聚合物3的 G'=G'' 交點落在測試頻率范圍內，其余兩種需擴展更低頻率觀測。

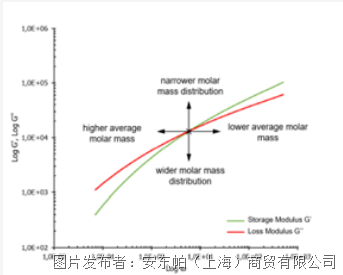

• 交點向高頻偏移→平均分子量更低、分子鏈更短；

• 交點向上偏移→分子量分布更窄。

• 該信息可直接關聯加工表現：窄分布樹脂加工穩定性好，但熔體強度低；寬分布樹脂熔體強度高，但易出現鯊魚皮等表面缺陷。
