設備概況

WEE設備是涂膠顯影設備中的一部分，因為在涂膠工藝之后，晶圓邊緣會殘留球狀物，會影響光刻工藝，所以需要將晶圓邊緣的球狀物去除，WEE設備就是利用激光曝光方式進行去邊的一種設備。設備主要分為兩部分，測量工位和去邊工位。晶圓隨機上料到旋轉平臺，在測量工位進行測量，找到晶圓中心后通過橫移機構，至去邊工位進行曝光去邊。

課題

1. 對于測量工位，如何找準平邊晶圓圓心、缺口晶圓圓心以及去邊起始角度？

2. 對于去邊工位，如何控制旋轉和橫移軸實現去邊？

解決方案

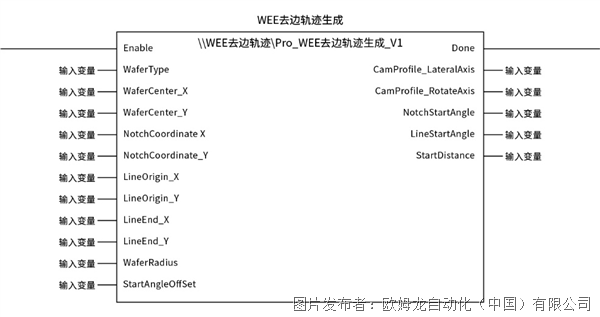

通過測量工位得到晶圓中心坐標、平邊/缺口晶圓起始點坐標、平邊晶圓的平邊兩端點坐標等關鍵信息，結合Pro_WEE去邊軌跡生成_V1 FB自動生產旋轉和橫移軸的曝光需要的電子凸輪運動軌跡曲線，實現精準的去邊控制。

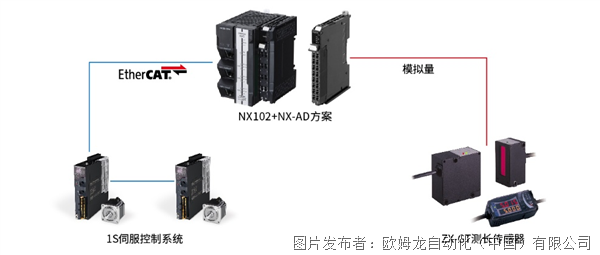

系統配置

實現價值

1. 實現6寸-8寸Notch晶圓和平邊晶圓的高精度去邊。

2. 圓邊去邊精度：0.06 mm

3. 平邊去邊精度：0.2 mm

4. 起始角度精度：±0.1°以內

5. 流程所需時間：30 秒以內

【經營層】

協同推進核心設備自主化技術攻關，支持客戶構建差異化制造能力。

【業務層】

推進生產品質精益管理，優化去邊工藝精度控制與節拍穩定性，服務高標準制造需求。

【現場層】

探索開發周期優化路徑，推進關鍵技術課題攻關，服務研發效能提升目標。

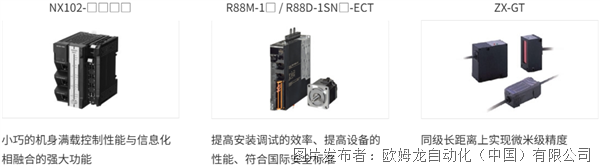

相關產品
