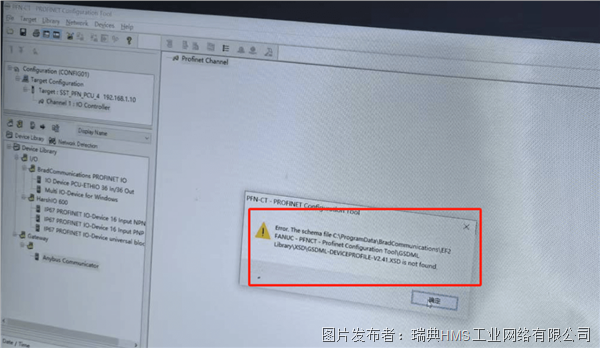

近期客戶在使用PROFINET網絡網關產品時，遇到在PLC組態工具中導入設備GSD文件報錯。如下圖所示，顯示.XSD文件未找到。組態工具不同，顯示的錯誤信息不完全相同，但基本都是跟XSD文件相關。

首先我們先了解一下GSD文件的作用：

GSD文件，它的全稱是 “General Station Description” ，中文翻譯為 “通用站描述文件” 。GSD文件的主要作用是對PROFINET或PROFIBUS設備的資源進行描述，以便組態工具能夠正確對其進行解析。PROFIBUS總線的GSD文件和PROFINET實時以太網的GSD文件描述方式不同。PROFINET的GSD文件采用XML語言描述，后綴名為xml。按照約定，PROFINET I/O設備的GSD文件應遵循如下的命名規則：

GSDML-[版本號]-[設備廠商名稱]-[設備家族名稱]-[日期].xml

例如串行網關ABC3013的GSD文件名稱為：

GSDML-V2.44-HMS-Anybus-Communicator-20240226

其中：

文件名以“GSDML”開頭

V2.44是版本號

HMS是設備廠商

Anybus-Communicator是產品家族名稱

20240226是該版本GSD文件的發布日期

請注意不要隨意修改GSD文件名稱，增加或刪除一些文字都可能會導致在組態工具中導入GSD文件報錯。

接著我們看一下XSD文件：

PROFINET GSDML（General Station Description Markup Language）文件使用XML Schema Definition，即XSD文件來定義其結構和數據約束。它定義了PROFINET設備描述文件的合法元素、屬性及數據格式，確保不同廠商的GSDML文件符合統一標準以實現設備互操作性。

綜上，GSDML文件用于描述PROFINET設備的通信參數、模塊信息、診斷功能等關鍵數據，而XSD文件就是該類XML文件的“語法規則手冊”。

XSD文件的版本與GSDML文件版本緊密相關。不同版本的XSD可能引入新特性或調整約束，例如版本2.4可能支持更靈活的設備配置。?在實際應用中，組態工具（如CODESYS或西門子TIA Portal）在解析GSDML文件時會自動加載對應XSD進行驗證。

解決方法：

出現上圖中.XSD文件未找到報錯，主要是組態工具中的XSD版本低于設備GSDML文件版本，從而導致報錯。解決方法有2種：

使用最新版本的組態工具，譬如西門子博圖TIA Portal V17以上版本就支持V2.4版本的GSD文件。

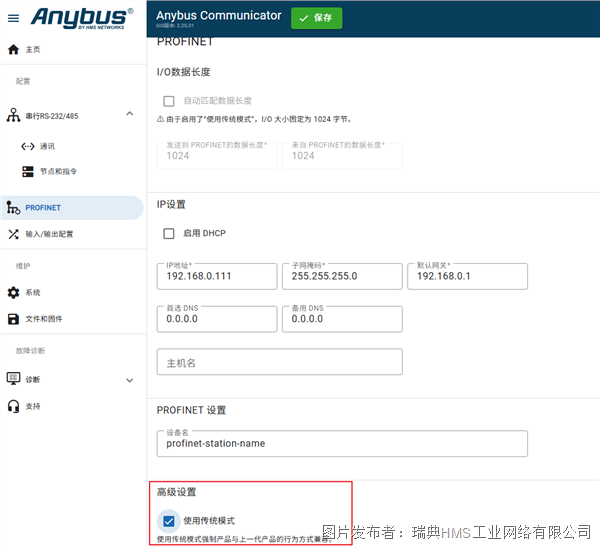

如果無法升級組態工具，在網關配置中提供了一個“使用傳統模式”選項，勾選后就可以使用上一代網關的GSD文件，多為V2.3版本，基本上組態工具都可以順利導入該版本GSD文件。
