隨著芯片互聯興起，電路結構日趨復雜，隱性缺陷對良率的威脅顯著增加。如何在不破壞電路的前提下發現短路、斷路等問題并對其進行精準處置，是半導體集成電路領域提升器件性能與良率的首要任務。

在這一需求驅動下，激光技術憑借其特性進入大眾視野，為電路檢測與修復開辟了新路徑。

一、傳統困境：檢測與修復的兩難局面

開展電學檢測時，通常需要去除器件表面絕緣層或電壓敏感器件的電極，從而對底層電極及電路結構實施檢測作業。現階段主流仍沿用機械開窗、化學蝕刻兩類傳統方式，長期存在以下痛點：

損傷大：傳統開窗方式極易破壞被電壓擊穿的器件下方電極或脆性結構，造成“假性失效”，無法反映真實性能。

精度不足：難以對百納米級殘留氧化物進行定量控制。

修復能力差：對于短路、斷路，傳統方法無法原位測試或局部修復，極大影響器件均勻性與良品率，甚至直接導致其報廢。

在此背景下，實現“無損剝離絕緣層—精準檢測—高成功率修復”的全流程閉環，推動著激光技術在精密電路檢測與修復領域的深度應用。

二、激光破局：三大工序告別“檢測即損傷”

華創鴻度依托核心光源優勢，定制開發針對性工藝方案，形成“氧化層去除一檢測一修復”全套閉環系統。

①激光剝離——高精度無損開窗

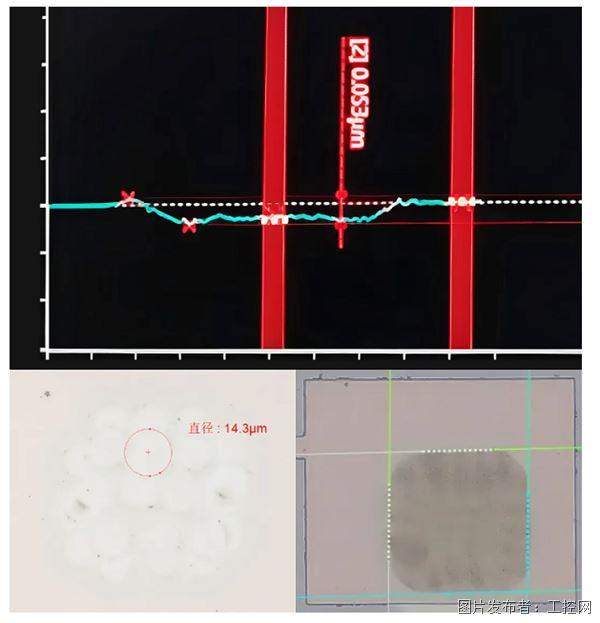

△通過飛秒激光加工進行電極氧化層去除的微觀實測圖

剝離工序的目標是在不損傷底層電路的前提下，精準去除絕緣層或氧化層，露出待測電極或線路。飛秒激光以“能量精密調控、兼具加工質量與效率、無熱積累效應”的性能優勢，可實現在不損傷電極的前提下去除氧化層面積精度≤1μ㎡，殘留氧化物體積≤1%。完成剝離后，通過電學復檢確認電極功能是否正常，并精準定位故障點位，隨即開展后續電路缺陷激光精密修復。

②激光修復——電路缺陷高精度修復

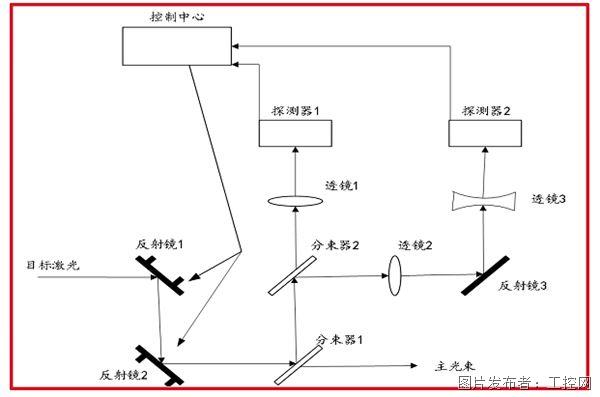

△ 高穩定性精密光學系統

斷路指本應連通的電路中出現斷裂（如劃傷、腐蝕、材料缺陷），導致信號中斷。利用激光誘導局域沉積薄膜技術可在斷裂處精準“搭橋”，恢復電連接。其原理在于利用高能紫外脈沖激光轟擊靶材，使其瞬間氣化并形成等離子體羽輝，羽輝中的物質在紅外激光的加熱誘導下在襯底缺陷部位沉積并外延生長成薄膜，即可實現薄膜修復面積精度≤1μ㎡的高精度、可控修復。

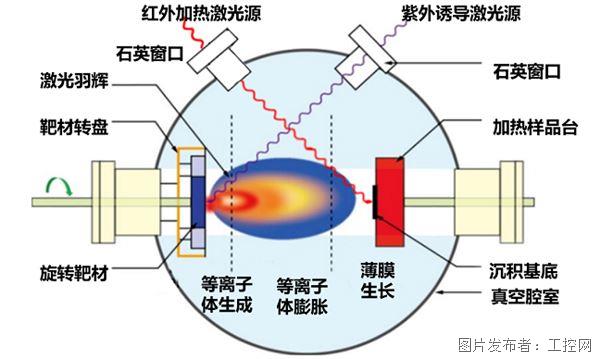

△激光輔助氣相沉積過程：多物理場耦合-技術原理

短路通常由金屬殘留、橋連或介質擊穿引起，表現為相鄰線路異常導通。飛秒激光加工憑借其“高精度”“冷加工”的特點，可氣化去除多余金屬或?qū)щ姎埩簦也粨p傷周邊電路。通過對光源指向的主動控制，匹配可變焦物鏡焦距，可實現短路缺陷修復面積精度≤±1μ㎡。此外，激光修復相較于無光刻工藝的原位生長薄膜技術，擁有更高的靈活性與修復效率。

③激光退火——高精度定域熱誘導改性

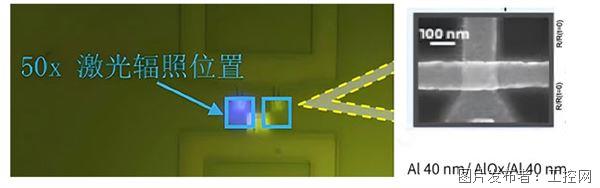

△ 退火測試樣品顯微結構展示

激光退火采用局部精準熱處理，可減少電路表面缺陷和雜質，改善局部結構與電氣性能，精準修正異常電阻值。通過精確調控特定波長激光參數，使目標區域在極短時間內加熱至所需溫度區間，隨后迅速冷卻。結合高穩定性激光與雙色輻射測溫技術，可保證退火溫度穩定度≤±1℃，退火修復定位精度≤±1μm，最終實現單次誘導精度±5Ω，待修復區域阻值提升10~50%。

上述三大關鍵工序與檢測環節深度耦合，形成“剝離-檢測-修復-再檢測”的閉環流程，同時可支持搭載全自動化上下料模塊，大大提升良率與效率。

該項激光加工工藝方案之所以能穩定實現，根本在于對核心光源的自主可控——這正是華創鴻度的能力根基。我們專注于高可靠性固體激光技術，當前已構建起從核心光源研發、批量生產，到新場景、新材料激光應用工藝測試的完整技術路徑。歡迎企業及研究機構深入探討，獲取定制化支持，共同助力中國智造與中國“芯”穩健發展。

如需進一步探究相關技術細節，歡迎關注華創鴻度激光官方公眾號。
