一、產品介紹

在光電探測、精密成像、工業檢測等領域，低紋波、高穩定、微型化的高壓供電方案是設備實現精準測量與可靠運行的核心保障。金升陽專為板上高壓精密供電場景研發HO1-P(N)xxxxH-xxB/C/D/F系列模塊高壓電源，以0~±1500V寬幅可調、8mV超低紋波和極低的溫漂時漂特性，成為光電倍增管、工業顯微鏡、安檢機等核心設備的高壓供電優選方案，為高端檢測與科研設備提供穩定、精準、可靠的電力支撐。

二、產品優勢

①多規格靈活適配

覆蓋5/12/15/24V輸入，0~±1250V/0~±1500V輸出，0.5mA/1mA輸出電流多規格選型，可精準匹配不同精密設備的高壓供電需求。

②多重安全保護，杜絕設備故障風險

內置輸入防反接、控制電壓過壓、輸出短路/過流三重保護機制，輸出短路時自動進入恒流保護模式，故障解除后自動恢復正常工作，大幅提升設備整機可靠性與使用壽命。

③低功耗節能設計

空載輸入電流低至8mA，大幅降低設備待機功耗，適配精密分析儀器24小時低功耗值守需求。

④極低的時漂與溫漂特性

時間漂移系數低至±0.001%/Hr，溫度漂移系數僅±100PPM/℃，線性調節率與負載調節率均達±0.01%（典型值），完美適配需要長時間連續精準工作的場景。

⑤低紋波

輸出紋波低至8mV,顯著提升系統信噪比和信號穩定性，適用于精密測量、高精度檢測設備，是追求純凈電源環境的理想選擇。

三、產品特點

● 空載輸入電流低至8mA

● 輸出電壓線性連續可調

● 金屬外殼六面屏蔽封裝，輸出紋波低至 8mV

● 輸出電壓穩定性高，極低的時漂和溫漂

● Vadj 控制端輸入阻抗 >1M Ω

● 具有輸入防反接功能，控制電壓過壓保護

● 輸出短路、過流保護

● EMI 滿足 CISPR32/EN55032 CLASS B

● 工作溫度范圍：-40℃ to +105℃

注：詳細特點和應用參見官網手冊

四、產品應用

HO1-P(N)xxxxH-xxB/C/D/F系列以極致的精密性、穩定性與集成性，精準適配以下核心設備的高壓供電需求：

①光電探測與成像類：光電倍增管、工業顯微鏡、牙片寶項目

②安全檢測與工業測控類：安檢機、安檢檢測儀、流量計、水質分析儀、高壓發生器

③科研與高端制造類：粒子探測器、高端工業檢測設備

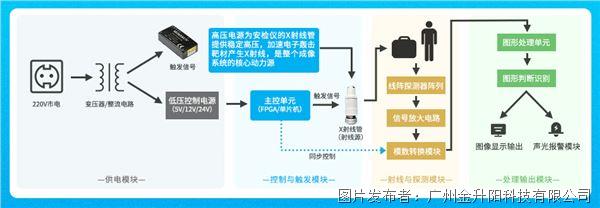

案例1：人體安檢儀

安檢儀用于公共場所的安全檢查，通過X射線透視成像技術，能夠快速識別行李包裹中的違禁品，保障公共安全。高壓電源為安檢儀的X射線管提供穩定高壓，加速電子轟擊靶材產生X射線，是整個成像系統的核心動力源。

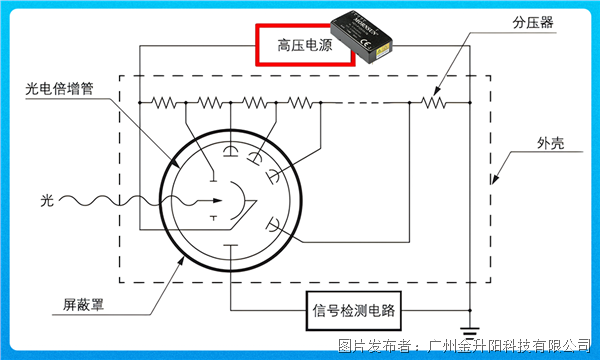

案例2：光電倍增管

高壓電源是光電倍增管（PMT）的"能量引擎"，通過提供500V-3000V的精密直流高壓，在其內部建立強電場，驅動光電子依次撞擊8-14級打拿極，實現級聯倍增（增益可達108量級），最終將微弱光信號轉換為可測量的電脈沖輸出。
