2026年全國安全生產月（6月）已經近在眼前，作為我國安全生產領域影響力最廣的全國性專項活動，其“以月促年”的核心作用，與電力行業為期三年的“能源電力系統安全生產治本攻堅行動”進入關鍵階段。

國家能源局最新通報顯示，今年以來，全國電力安全生產形勢總體平穩，但仍有部分源因“誤操作”導致的安全事故的發生。

想要養成“人人講安全，各個會應急”的安全用電規范，可靠的電路保障便至關重要。而聊到這個話題，就一定繞不開電力系統的核心元器件：斷路器，隔離開關。

（AMAXX組合插座箱的產品圖，顯示斷路器）

01 電力系統的雙位守護者

斷路器與隔離開關是電力系統中功能互補的關鍵開關設備，扮演著截然不同的角色，共同實現電力系統的安全控制與保護。

（圖源自網絡）

斷路器是電力系統的“消防員”。它是電力系統中最重要的控制保護設備，承擔著雙重職責：正常運行時，根據電網需要接通或斷開電路的負荷電流，起控制作用；當電網發生故障時，與保護裝置配合，迅速自動切斷故障電流，將故障部分從電網中斷開，保證電網無故障部分的安全運行，防止事故擴大。

隔離開關是電力系統的“電力安全員”。它是一種沒有滅弧裝置的開關設備，主要用來斷開無負荷電流的電路，隔離電源。當設備需要檢修時，隔離開關通過動靜觸頭的物理分離，形成肉眼可見的空氣間隙，確保檢修人員面對的是確實斷電的作業環境。

斷路器負責“主動保護”，隔離開關負責“靜態隔離”。

小科普：為什么斷路器能切斷故障電流，而隔離開關不能？因為斷路器內部集成了脫扣器——過載時熱雙金屬片彎曲，短路時電磁機構瞬間吸合，實現自動跳閘。

02 斷路器和隔離開關的“家族成員”

在市場需求的帶動下，斷路器和隔離開關作為元器件的品類，開發出了多個類型，以滿足不同場景、參數、使用的需求。

斷路器的家族成員，按電壓等級可分為高壓、中壓和低壓斷路器；按滅弧介質可分為油斷路器、六氟化硫（SF?）斷路器和真空斷路器。

真空斷路器因滅弧能力強、體積小、壽命長，是目前應用最廣泛的類型。在低壓領域，我們常見的有：

·萬能式斷路器（ACB）：多用作電源端總開關，分斷能力高，具有延時功能和通信功能；

·塑殼斷路器（MCCB）：多用作配電電器，在線路中間位置，作為下級保護開關；

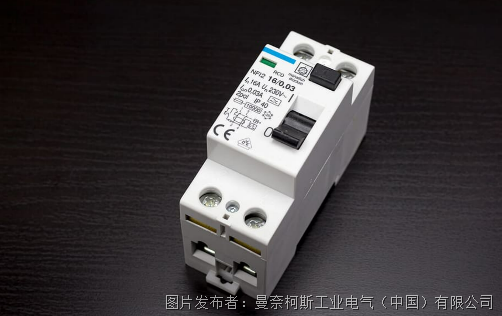

·微型斷路器（MCB）：多用在負載端，體積小、安裝方便。

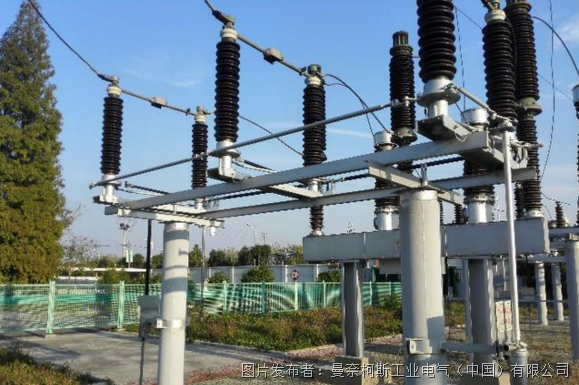

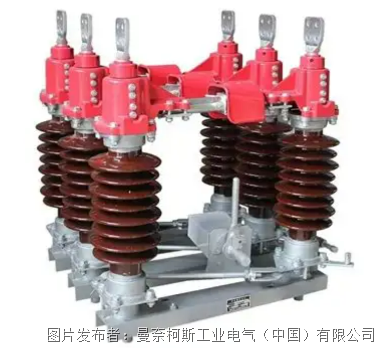

隔離開關的家族成員，分類方式更為多樣。按安裝地點可分為屋內型和屋外型。戶外式隔離開關經常受到風雨、冰雪、灰塵的影響，因此要求具有防冰能力和較高的機械強度。

按絕緣支柱數目可分為單立柱式、雙立柱式、三柱式；按觸頭運動方式可分為水平旋轉式、垂直旋轉式、擺動式和插入式。在操作方式上，有手動、電動、氣動和液壓操作等多種形式。

03 斷路器和隔離開關有何不同？

在實際的使用場景中，斷路器和隔離開關有何不同之處？

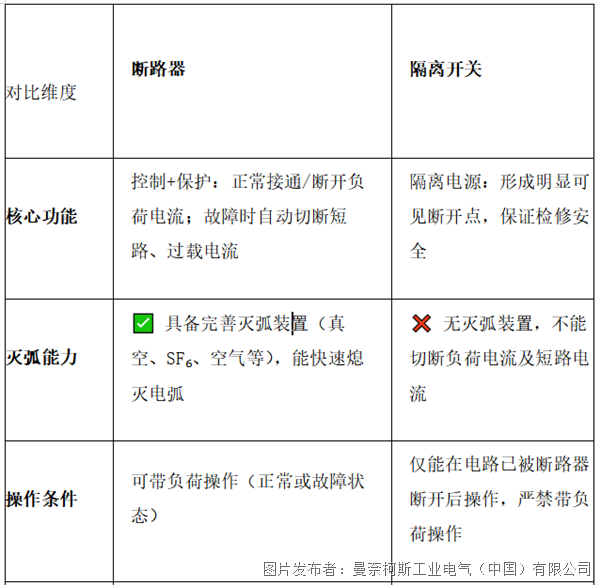

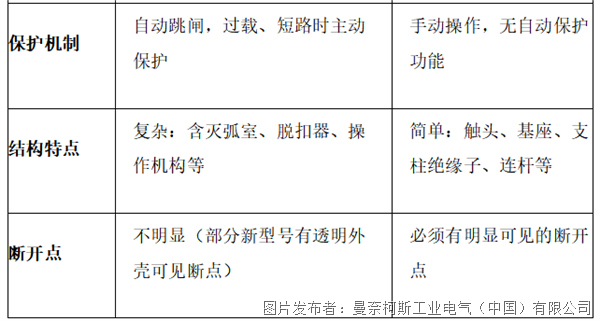

下面列舉了一個表格，將兩者之間的區別較為直觀地展現出來：

斷路器和隔離開關總是成雙成對出現，配合使用。但是這兩個在具體的使用過程中操作順序有嚴格規定，絕不能顛倒。

停電操作（從有電到無電）：

先斷開斷路器——切斷負荷電流和故障電流；再拉開負荷側隔離開關；最后拉開電源側隔離開關

送電操作（從無電到有電）：先合上電源側隔離開關；再合上負荷側隔離開關；最后合上斷路器

04 并肩作戰：工業和民用場景下的協同配合

工業用電場景：高壓大電流下的“雙保險”

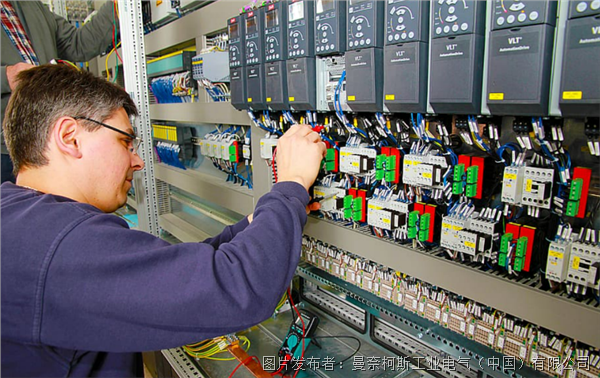

在工業領域，特別是變電站、工礦企業、軌道交通等場景，斷路器和隔離開關的協同是保障供電可靠性的核心機制。

典型配合方式：在110kV變電站中，真空斷路器與隔離開關串聯使用，形成“斷路器開斷+隔離開關物理隔離”的雙保險機制。

防誤操作設計：為防止操作順序錯誤，工業場景會采用機械閉鎖和電氣聯鎖雙重保障。機械閉鎖通過物理結構防止斷路器合閘時操作隔離開關；電氣聯鎖則與繼電保護系統聯動，在故障發生時自動閉鎖隔離開關動作。

生活用電場景：走進千家萬戶的“安全衛士”

在民用領域，斷路器和隔離開關同樣不可或缺，但呈現形式和應用方式有所不同。

住宅配電系統：居民樓通常由10kV電網供電，隔離開關安裝在配電房高壓進線柜中，用于變壓器檢修時斷開電源，形成可見斷點。這些設備對于普通住戶是“隱形”的，但它們默默守護著每一戶家庭的用電安全。

施工現場臨時用電：根據《施工現場臨時用電安全技術規范》，總配電箱必須同時設置隔離開關和斷路器。具體要求包括：

·隔離開關應設置于電源進線端，采用分斷時具有可見分斷點的隔離電器；

·當采用分斷時具有可見分斷點的斷路器時，可不另設隔離開關；

·開關箱中隔離開關可直接控制容量不大于3.0kW的動力電路，但不應頻繁操作；容量大于3.0kW的動力電路應采用斷路器控制。

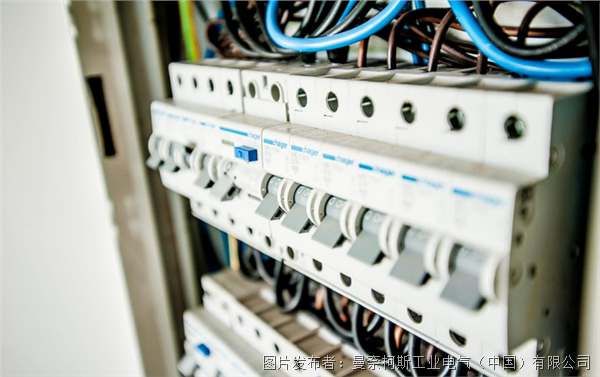

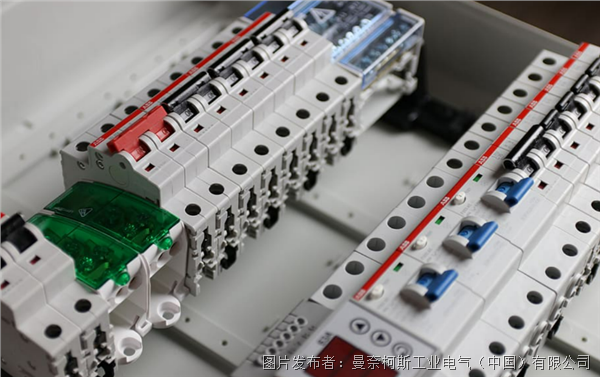

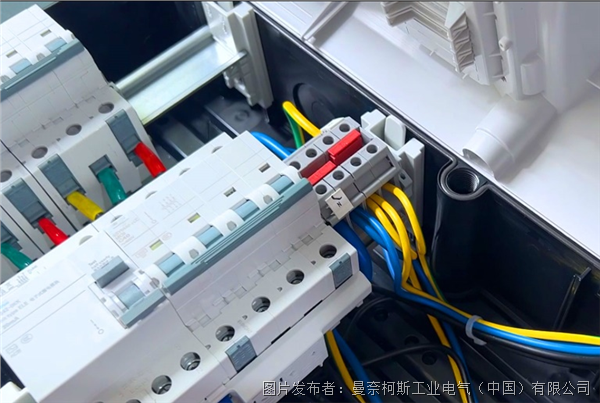

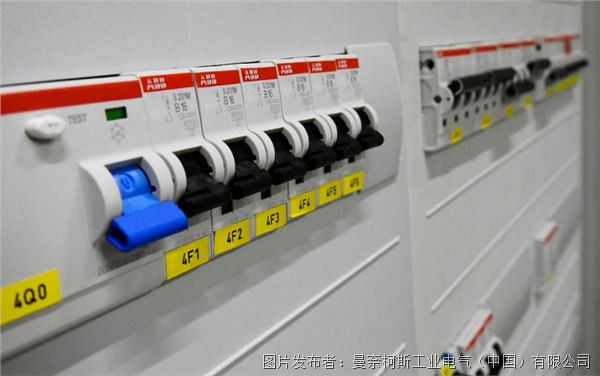

家庭配電箱：在普通家庭中，我們接觸最多的是微型斷路器（MCB），它們集成在配電箱內，負責各房間的照明、插座回路保護。而隔離開關的角色，通常由總開關（常為2P斷路器）承擔——當需要全屋斷電檢修時，斷開總開關就能看到明顯的斷開指示。

斷路器和隔離開關三大技術突破方向

1、環保替代：清潔空氣替代六氟化硫，形成清潔型絕緣介質；

2、智能升級：通過實時監測電流、電壓、溫度數據，結合AI預測算法，可在故障發生前提前預警；

3、直流專用：3毫秒內切斷直流故障電流，適配光伏、儲能的發展需求；

電力系統中，每一個開關都有自己的“角色設定”。學習并能合理操作這些電氣元器件，是保障電力安全的重要一課。

在曼奈柯斯電力寶典系列，我們將分享更多電力行業的經典知識。期待與您一起，共同探索電氣時代的過去、現在和未來！
