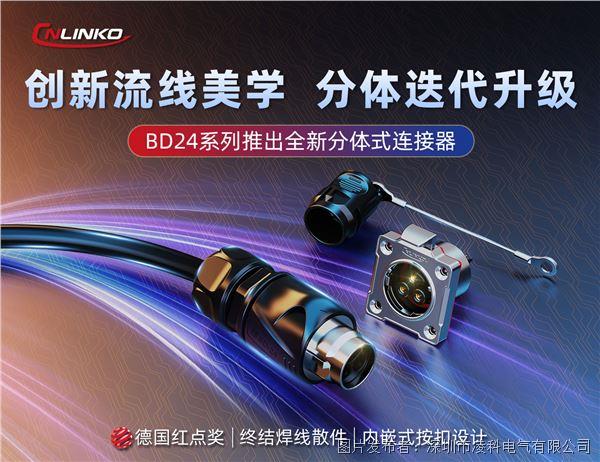

近日，凌科電氣正式發布BD24系列分體式連接器。該系列采用原創分體式結構設計，旨在解決傳統焊接接線過程中模塊易散落、組裝效率低等長期困擾行業的問題，同時融合工業美學與高性能指標，為高端工業級連接提供全新解決方案。

核心優勢速覽

• 分體式結構：終結焊線散件問題，提升現場組裝效率

• 尾部防退設計：增強線纜抗拉拔能力，防止松脫

• 內嵌按扣結構：減小設備外部凸起，節省空間

• 流線型人體工學：兼顧操作手感與視覺美感

• 加厚鍍層觸點：鍍金/鍍銀層更厚，抗氧化、抗磨損

• 單手插拔操作：一鍵鎖緊與釋放，快捷簡便

• IP68/IPX9K防護：適應浸水、高壓高溫水沖洗等嚴苛環境

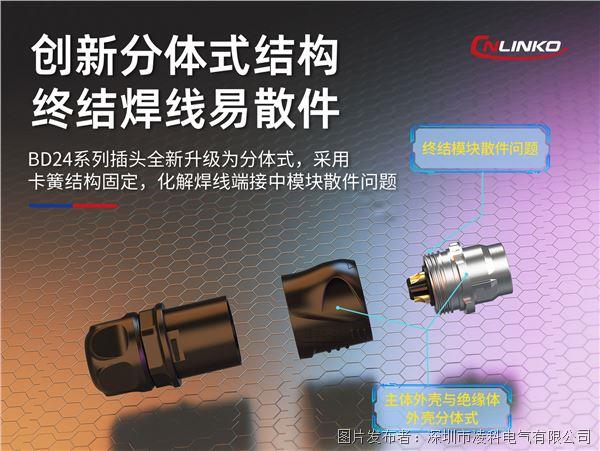

1. 分體式卡簧結構，告別焊線散件困擾

BD24系列創新采用分體式卡簧結構，將外殼與內牙模塊分離設計。這一改變有效避免了焊接端接時內部模塊散落導致的裝配效率低下問題，顯著提升現場組裝效率。

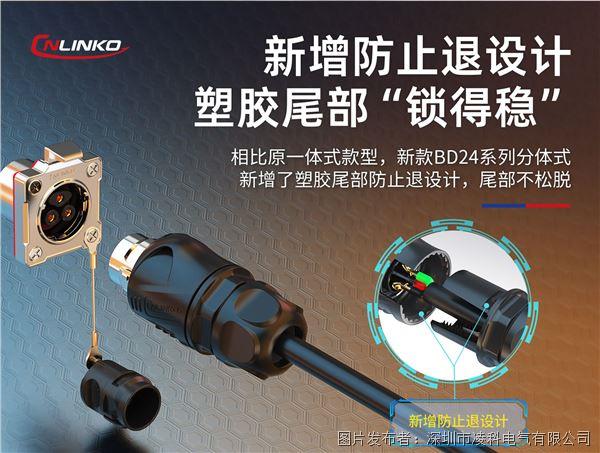

2. 尾部防退設計，抵御外力拉拽

線纜意外拉扯是連接器失效的常見原因。BD24系列在尾部增加防退結構，與線纜護套形成穩固耦合。在設備移動、拖拽或頻繁檢修等場景下，該設計可有效防止尾部線纜因外力作用而松脫。

3. 內嵌式按扣，優化緊湊設備布線

插座采用內嵌式按扣設計，顯著降低連接器在設備外部的凸起高度，節省寶貴空間。尤其適用于空間受限的緊湊型設備布線需求。

4. 流線型外觀設計，性能與顏值并重

中空式溜背造型不僅增大了手持部位的摩擦力，使插拔操作更流暢省力，同時符合人體工學與工業美學，滿足高端設備對連接器外觀設計的要求。

5. 加厚鍍層工藝，保障信號與電力穩定傳輸

觸點選用高精度銅合金，并施以加厚鍍金/鍍銀表面處理。相比常規薄鍍層，其抗氧化和抗磨損能力更強，可確保長期使用中信號與電力傳輸的一致性和高可靠性。

6. 按扣直插式結構，單手操作即插即用

插入自動鎖緊，按下按扣即可拔出，全程支持單手操作。該設計尤其適用于需要頻繁插拔或安裝空間受限的應用場景。

7. IP68 + IPX9K雙防護認證，從容應對涉水環境

采用工業級側面密封防水設計，通過IP68（防長時間浸水）及IPX9K（防高壓高溫水噴射）測試認證。無論是靜態水液環境，還是食品加工、化工清洗等存在動態高溫高壓水的場景，均可穩定安全運行。

8. 更多特性

• 耐高低溫：工作溫度范圍-40℃~+120℃，適應極端溫差環境

• 阻燃等級：UL–94 V0級，防火安全性能優越

• 抗UV：外殼采用F1級工程塑膠，抗紫外線能力突出

• 耐腐蝕：鹽霧測試時間≥72小時，適用于腐蝕性環境

產品主要參數

電氣特性

• 額定電流：25A（2/3/4芯）；35A（2/3芯）；45A（3芯）；10A（10/12芯）

• 額定電壓：500V AC（2/3/4/10/12芯）；300V AC（2/3芯）；230V AC（3芯）

• 耐壓：2000V AC（2/3/4/10/12芯）；1500V AC（2/3芯）

• 接觸電阻：≤1mΩ（2/3/4芯）；≤3mΩ（10/12芯）

• 絕緣阻抗：≥500MΩ

機械特性

• 機械壽命：≥2000次

• 線規：

  • 2.5~4.0mm2（14~12AWG）：2/3/4芯

  • 6mm2（10~8AWG）：2/3芯

  • 10mm2（8~6AWG）：3芯

  • 1.0~1.5mm2（18~16AWG）：10/12芯

• 線纜直徑：Φ6.0~7.0mm（2/3芯）；Φ7.0~10.5mm（3/4芯）；Φ10.5~14.0mm（10/12芯）

• 接線方式：焊接

環境特性

• 耐溫范圍：-40℃~+120℃

• 防護等級：連接狀態下IP68 / IPX9K

如需進一步了解BD24系列分體式連接器詳情，歡迎聯系凌科電氣獲取技術支持或產品樣品。
