在電力系統、石油化工以及各類工業制造領域，絕緣油作為關鍵的液體絕緣介質，其性能的優劣直接關系到設備運行的安全性與穩定性。為了確保絕緣油在長期使用過程中保持良好的電氣性能，定期對其進行科學、嚴謹的檢測顯得尤為重要。其中，介質損耗因數（tanδ）和直流電阻率（ρ）是衡量絕緣油老化程度、受污染狀況以及絕緣能力的核心指標。針對這一檢測需求，全自動絕緣油介質損耗及體積電阻率測試儀應運而生，成為現代實驗室進行油質分析不可或缺的專業設備。

一、儀器核心特點與技術優勢

該測試儀在設計上充分考慮了實驗室操作的便捷性與檢測結果的可靠性，具備多項實用功能，旨在幫助操作人員高效完成復雜的油質檢測任務。

高度自動化是該設備的顯著特征之一。在一次設定完成后，儀器能夠自動完成升溫、控溫、介損測量以及電阻率測量等多個步驟，減少了人為干預可能帶來的誤差。操作人員無需具備深厚的專業背景，只需通過中文菜單進行簡單設置，即可啟動測試流程，儀器會智能引導每一步操作，使整個檢測過程變得輕松、有序。

在溫度控制方面，設備采用了中頻感應加熱技術，并結合PID控溫算法。這種加熱方式具有油杯與加熱體非接觸、加熱均勻、升溫速度快、控制精度高等優點。儀器能夠將溫度嚴格控制在預設值的誤差范圍以內，保證了測試條件的一致性。此外，設備還特別配備了制冷功能，這對于抗燃油在20℃標準溫度下的測量至關重要，使得儀器不僅能在高溫環境下工作，也能在需要低溫測量時發揮關鍵作用。

數據處理的準確性是儀器性能的核心。設備內部采用了先進的數字信號處理（DSP）技術和快速傅里葉變換（FFT）算法，能夠從復雜的信號中提取出有效的測量數據，有效濾除干擾信號，確保測試結果的穩定、準確與可靠。無論是介質損耗因數的微小變化，還是電阻率的極大數值，都能被精確捕捉并計算。

二、主要技術參數

以下是該型號設備的關鍵技術指標，這些參數反映了設備的測量能力與精度范圍：

• 測量范圍：
  電容量：5pF～20倍0pF
  相對電容率：1.000～30.000
  介質損耗因數：0.00001～100
  直流電阻率：2.5 MΩm～20 TΩm

• 測量精度：
  電容量：±(1%讀數+0.5pF)
  相對電容率：±1%讀數
  介質損耗因數：±(1%讀數+0.0001)
  直流電阻率：±10%讀數

• 分辨率：
  電容量：0.01pF
  相對電容率：0.001
  介質損耗因數：0.00001

• 溫度相關參數：
  測溫范圍：0～125℃
  溫度測量誤差：±0.5℃

• 試驗電壓參數：
  交流實驗電壓：0～2200V 連續可調，頻率50Hz
  直流試驗電壓：0～500V 連續可調

• 其他參數：
  功率消耗：≤350W
  外形尺寸：420mm×380mm×385mm
  總重量：21Kg

三、設備結構與部件說明

了解設備的結構布局是正確操作和維護儀器的基礎。該測試儀采用一體化設計，外觀緊湊，布局合理。

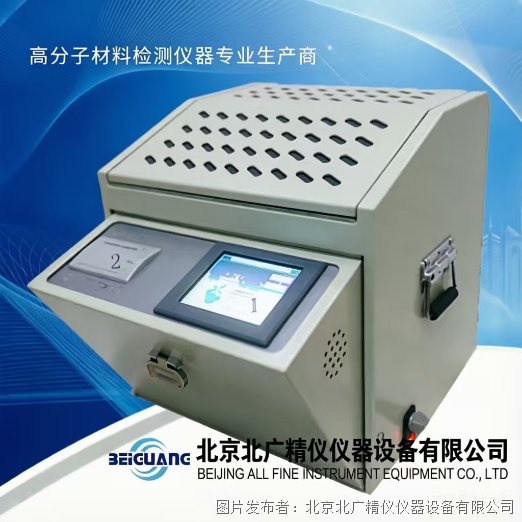

設備的控制核心是大屏幕彩色觸摸屏，所有操作菜單、參數設置、測試結果顯示均在此呈現。全中文的操作界面使得人機交互變得直觀便捷，每一步操作都有明確的中文提示，大大降低了學習成本。屏幕下方通常集成了打印機，用于即時打印測試結果，方便存檔與報告編制。

主機面板上設有電源插座及開關，用于連接220V交流電源并控制整機電源通斷。接地柱是保障安全的重要部件，使用時必須確保其與實驗室地線可靠連接。面板上還設有兩個油杯槽，分別用于放置不同規格的測試油杯。油杯槽旁邊配有溫度信號線和測量信號線接口，用于連接油杯，傳輸溫度與測試信號。

四、標準操作流程

正確的操作流程是獲得準確數據的關鍵。以下是進行絕緣油介質損耗及電阻率測試的基本步驟：

準備工作：將儀器放置在穩固、水平的工作臺上，連接好地線，接通電源。檢查儀器各部件是否完好，確保油杯清潔干燥。

油杯清洗與注油：在進行正式測試前，建議先用少量待測油樣對油杯進行沖洗。通過主界面中的漏油開關控制，將油樣注入油杯，使其自動從排液管流出，以清洗油杯內部。清洗完畢后關閉漏油開關，再注入適量的待測油樣（常規絕緣油40ml，抗燃油10ml）。注入時應沿杯壁緩慢倒入，避免產生氣泡。

油杯安裝與連接：將注好油樣的油杯放置在指定的油杯槽內，將內電極緩慢放入油杯中心位置。然后，連接好對應的測量信號線和溫度信號線，確保連接牢固。注意動作要輕柔，防止油樣溢出或產生氣泡。

參數設置：進入主界面后，點擊“試驗條件”進入參數設置菜單。在這里，可以設置測試溫度、測試電壓、油樣類型（絕緣油或抗燃油）等參數。儀器通常會根據選擇的油樣類型自動調整推薦的測試溫度（如抗燃油默認為20℃，絕緣油默認為90℃），用戶也可根據實際需求進行修改。

啟動測試：參數設置完成后，返回主界面，點擊“自動測試”按鈕。儀器將按照預設程序自動進行升溫（或降溫）、恒溫、加壓、數據采集等一系列操作。在測試過程中，屏幕上會實時顯示當前溫度、測試進度以及初步數據。

五、數據管理與維護保養

該儀器具備自動存儲功能，可保存多達100組測量數據。用戶可以通過“數據查詢”功能隨時調閱歷史測試記錄，進行對比分析或重新打印。這為長期監測油品性能變化提供了便利。

為了保證儀器的長期穩定運行和測量精度，日常的維護保養至關重要。每次使用完畢后，應及時清洗油杯，避免油樣殘留干結，影響下次測試。清洗時應嚴格按照說明書要求進行，確保油杯各部件的清潔與干燥。同時，應定期檢查電源線、信號線是否有破損，確保電氣連接安全可靠。

在存放時，建議使用防塵罩將整機覆蓋，防止灰塵侵入內部影響散熱或造成短路。儀器應放置在通風、干燥、無腐蝕性氣體的環境中，避免陽光直射。如果長時間不使用，建議定期通電運行一次，以保持內部電子元件的性能穩定。
