一、系統方案

本方案以邁信EP5系列伺服驅動器為核心，搭配直線電機構成直驅進給系統，通過 EtherCAT 總線與數控系統高效協同，依托 CNC 程序精準控制設備運動軌跡與加工參數，實現高響應、高精度、高穩定性的磨削控制。

相比傳統的“旋轉伺服電機+滾珠絲杠”傳動方式，直線電機在機床上的應用是一種顛覆性的“直接驅動”技術，它的核心優勢在于徹底簡化了傳動鏈，帶來了傳統方式無法比擬的性能提升。極高的動態性能，大幅縮短機床的加減速時間，提升加工效率。

二、應用圖片

設備本體

電氣柜

三、工藝優勢

1、定位精度與重復定位精度顯著提升

直線電機直接驅動，無機械間隙、無螺距誤差、無彈性變形，配合高精度光柵閉環控制，可實現微米級定位精度，大幅提高導軌直線度、平行度、垂直度，保證批量加工一致性。

2、無反向間隙，磨削輪廓精度更高

磨削往復運動過程中無換向滯后，有效消除接刀痕、局部臺階與輪廓誤差，尤其在成形磨削、斜面磨削、復合導軌磨削中，尺寸精度與形位精度更穩定可靠。

3、低速進給平穩，杜絕爬行現象

傳統傳動在微進給時易出現低速爬行，影響表面粗糙度。直線電機推力輸出連續平滑，極低進給速度下仍保持極高平穩性，可滿足精磨、鏡面磨、精密修磨等嚴苛工藝要求。

4、動態響應快，加工效率明顯提升

直線電機具備高加速度、快啟停特性，空行程移動速度更快、磨削換向更迅速，在保證磨削質量的前提下縮短加工節拍，提升整體磨削效率，尤其適合長行程、大余量、高頻往復工況。

5、長行程精度不衰減，適配大型導軌磨削

傳統絲杠受細長比限制，長行程易下垂、振動、熱伸長，精度隨行程增大明顯下降。直線電機磁軌可分段拼接，行程越長優勢越明顯，非常適合大型龍門導軌磨床與超長導軌加工。

6、熱穩定性優異，長時間加工尺寸穩定

直線電機結構緊湊，發熱集中且可通過水冷系統高效散熱，無絲杠摩擦發熱、無傳動部件溫升，整機熱變形更小，連續工作時尺寸穩定性更強，減少因溫升帶來的精度漂移。

7、結構簡化，可靠性高，維護量低

無絲杠、軸承、聯軸器等易磨損部件，機械故障點大幅減少，磨損小、壽命長，可支持長時間連續穩定運行，降低后期維護成本，提升設備利用率。

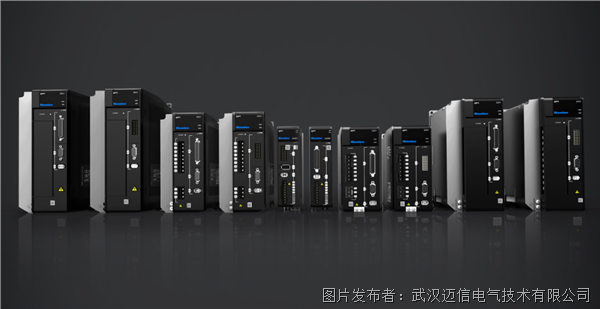

四、EP5系列伺服驅動器產品特點

EP5系列伺服驅動器，采用輕薄型外觀設計，顯著減小安裝體積，更加優化的模型算法，支持在線慣量識別、自動陷波、機械分析、增益自適應等功能，搭配豐富的接口設計，可廣泛應用于數控機床、木工、激光、包裝、機器人、3C等行業。

1、顯著減小安裝尺寸

400W驅動器寬度45mm，相較于上一代產品減小30%；

750W驅動器寬度45mm，相較于上一代產品減小40%。

2、模型算法提升

3kHz速度環響應帶寬；

最高支持25bit編碼器；

支持在線慣量識別、自動陷波、機械分析、增益自適應；

支持全閉環、無限旋轉、龍門同步等控制。

3、全新接口設計

兼容5V差分/24V單端指令脈沖輸入，最高頻率4MHz；

7路DI/5路DO功能自定義；

總線系列產品使用彈簧接線端子，IO免焊接；

1394型編碼器接口。

4、兼容性設計

驅動器輸出功率400W~15kW；

可配套旋轉電機、直驅電機、直線電機；

可搭配單圈/多圈絕對值、磁編、旋變等各類型編碼器。

5、更多實用功能

可選動態制動器；

支持遠程固件升級；

可選Modbus、CANopen通訊；

可選STO功能。
