工作原理：

可將24V輸入電壓瞬間提升至48V。在工業相機曝光的精確時刻，觸發光源發出一次或多次高強度短脈沖光，從而實現遠超常亮模式的照明亮度。

核心作用：

消除運動拖影——微秒級精準捕抓高速運動物體，獲得清晰銳利的圖像。

提升信噪比與對比度——瞬時提高光源亮度凸顯被測物特征細節。

延長光源壽命——降低熱損耗，減緩LED光衰。

降低系統功耗——平均功率遠低于常亮模式。

接線方式

?串聯觸發

PLC/編碼器→控制器→相機。控制器作為時序中樞，可以統一調度光源發光和相機曝光，調節控制器的發光時間和發光延時達到同步。缺點是控制器存在中轉延時，超高頻飛拍場景下可能出現輕微滯后，且接線相對復雜，排查故障耗時較長。

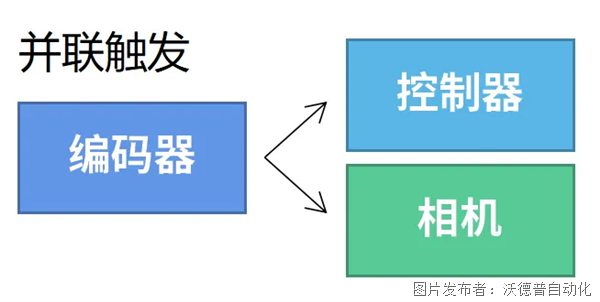

?并聯觸發

PLC/編碼器同時給相機和控制器發信號，路徑短、同步直接、相機拍照延遲最小，線路簡單直觀，排查方便。缺點是對信號源的同步精度要求極高，一旦信號存在抖動或壓差，容易出現相機光源不同步情況。

常見問題與解決方案

?串口/網口通訊異常

（圖片為AI生成）

重插線材排查線材是否松動，換新線材判定線材是否損壞。

串口方面查看COM口是否被占用，如若還是不行推薦使用USB轉接口進行連接。

網口方面查看工控機與控制器IP是否處于同一網段，關閉防火墻、殺毒軟件阻攔，上述無效則更換控制器交叉驗證硬件故障。

?通訊上但控制光源異常

（圖片為AI生成）

先用Demo發查詢指令，查看設備指令響應速率。

更換通訊線排查通訊線材是否損壞。

指令發送間隔≥50ms、改用組合指令或連續解碼，避免指令扎堆造成控制器程序卡死。

嘗試重啟控制器和電腦；若無效，可將控制器恢復出廠設置。

如還是存在，建議更換工控機交叉排查驗證是否是控制器問題。

?光源亮度不均（局部過亮/偏暗）

（圖片為AI生成）

光源換接控制器其他通道，通道異常則維修設備；拆檢光源，排查燈珠損壞、參數不一致問題。

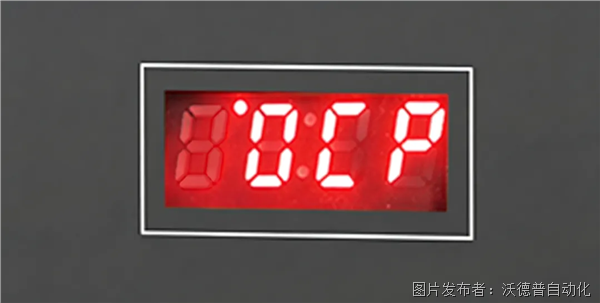

?控制器報OCP

（圖片為AI生成）

檢查光源功率是否過載，若過載，需選擇更大功率型號的控制器。

?外部觸發異常，外接觸發線無法控制光源

（圖片為AI生成）

排查外部觸發線接線定義是否正確，觸發模式是否選對。若以上均沒問題則需要排查控制器即光源是否損壞，或使用示波器檢查信號線是否有信號。

?外部觸發時光源閃爍頻率紊亂

（圖片為AI生成）

確認控制器與工控機是否共地，消除壓差導致的信號干擾。

規整雜亂排線、緊固長線接頭，線材套磁環或軟件開啟濾波降噪。

以上無效則更換控制器排查硬件故障。

?串聯觸發偶發黑圖、多拍

（圖片為AI生成）

布線雜亂帶來信號干擾，重新規整走線。

時序參數：兩次觸發間隔≥相機單長成像周期、光源發光時長≥相機曝光時長

分別加大相機、控制器濾波抑制雜波誤觸發
