在智能制造與智慧物流加速融合的今天，自動化立體倉庫作為現代供應鏈的核心樞紐，其內部“搬運大師”——堆垛機的性能直接決定了整體倉儲系統的效率與精度。

某知名智能物流裝備企業作為國內智能物流與智能制造裝備領域的先行者，在其承建的項目中創新性地采用了尼得科驅動CT（NidecDrive CT）的Unidrive M608高性能變頻器，成功為其3套核心堆垛機設備打造了一個精準、高效、穩定的垂直倉儲搬運解決方案。

挑戰

高空、高速、高精的嚴苛考驗

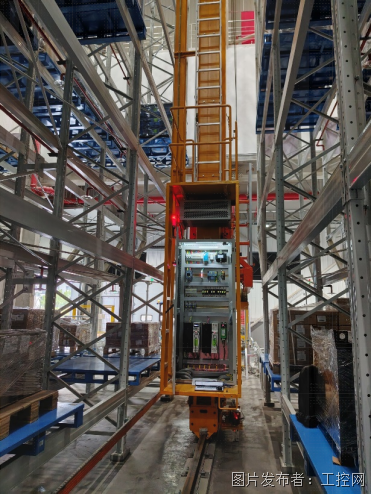

堆垛機作為自動化立體倉庫中承擔托盤或貨物存取的關鍵設備，常年在高22米、長達120米的單軌巷道內進行往復穿梭作業。這一應用場景對驅動系統提出了近乎嚴苛的挑戰

極致的定位精度要求：在高達22米的貨架間進行貨物存取，任何微小的位置偏差都可能導致嚴重的安全事故或作業失敗。行業要求提升機構在定位時的精度必須控制在±1mm以內，這不僅考驗驅動器的速度控制能力，更對位置閉環的響應速度和穩定性提出了極高要求。

復雜的多軸協同控制：堆垛機系統涉及提升、行走、貨叉伸縮三個核心運動軸。其中，提升機構需在重載下實現平穩啟停與精準定位；行走機構需在120米長的軌道上保持高速運行的同步性；貨叉機構則需在動態中完成精準的貨物交接。如何實現多軸之間的平滑配合，避免機械共振與沖擊，是系統集成的一大難點。

數據的實時交互與可靠性：在高速運行的自動化產線中，變頻器與上位機（PLC）之間的數據交互必須具備極低的延遲和極高的可靠性。任何通訊中斷或數據延遲都可能導致設備停機，影響整個倉儲系統的吞吐效率。

解決方案

Unidrive M608內置控制，化繁為簡

針對上述行業痛點，尼得科驅動CT提供了基于Unidrive M608系列變頻器的定制化解決方案。

該方案摒棄了傳統依賴外部擴展卡或復雜接線的模式，充分利用了Unidrive M608強大的內置控制系統，實現了“一機多能”的集成化驅動。

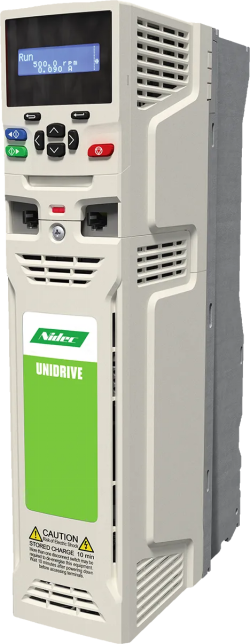

Unidrive M608

核心配置如下：

提升軸：Unidrive M608-06400470A10100AB100+KI-Keypad

行走軸：Unidrive M608-06400350A10100AB100

貨叉軸：C200-02400041A10100AB100+SI-ProfinetV2

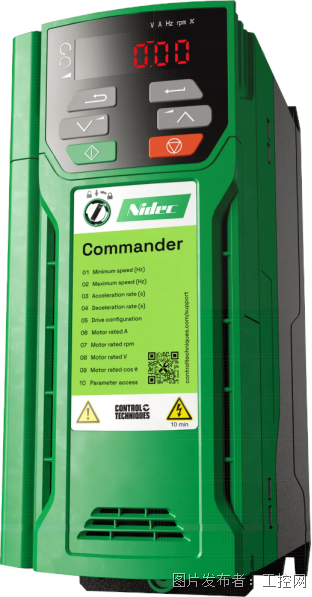

Commander C

方案的核心在于深度挖掘了Unidrive M608的內置功能優勢：

內置AMC高級運動控制：無需額外的運動控制卡，利用M608內置的AMC（Advanced Motion Control）功能，即可輕松實現復雜的位置控制和S曲線加減速設置。這使得堆垛機在高速運行和頻繁啟停的過程中，依然能保持極佳的平穩性，有效避免了機械沖擊，延長了設備壽命。

強大的編碼器集成能力：M608標配的編碼反器接口支持多種類型信號，并可同時接入2路編碼器。在提升機構上，完美實現了異步電機雙編碼器反饋（AB增量+SSI激光測距）的全閉環控制，為±1mm的超高定位精度提供了堅實的硬件基礎。

集成化通訊與抱閘邏輯：全系標配Profinet 通訊接口，直接與西門子PLC進行高速數據交互，省去了擴展選件的成本與故障點。同時，內置的抱閘邏輯功能，使得抱閘控制與速度/位置控制完美同步，確保了重載提升過程中的絕對安全。

應用成效

精準穩定，降本增效

通過部署尼得科驅動CT的Unidrive M608解決方案，該智能物流企業的堆垛機設備在項目中展現出了卓越的性能：

精度達標：實際運行數據顯示，堆垛機提升機構的定位精度穩定控制在±1mm以內，完全滿足了客戶的嚴苛要求，實現了貨物的精準存取。

運行平穩：得益于M608內置的S曲線優化和高級控制算法，堆垛機在120米長軌上的運行極其平穩，無明顯抖動或沖擊，顯著提升了作業舒適度與安全性。

成本優化：通過利用M608的內置功能替代外部擴展模塊（如通訊卡、運動控制卡），不僅簡化了電氣柜的布線與設計，更直接為客戶節省了系統集成成本，提升了產品的市場競爭力。

尼得科驅動CT的Unidrive M608，以其強大的內置控制功能和卓越的驅動性能，成功應對了智能物流行業對高精度、高可靠性驅動技術的挑戰。這是技術實力的體現，更是致力于為客戶提供“高性能、易集成、低成本”解決方案的承諾兌現。
