在水泥廠、攪拌站、粉煤灰倉、礦粉倉和干粉砂漿生產線中，水泥倉料位計安裝接線是否規范，直接影響料位測量穩定性、防溢料報警和自動化控制效果。水泥倉常見問題包括粉塵大、進料沖擊強、倉內料面不平、掛料嚴重、檢修不便，因此儀表不僅要選對，安裝和接線也要正確。

一、水泥倉料位計安裝接線前要先明確用途

水泥倉料位計一般分為兩類：  一種是連續測量儀表，常用雷達料位計，用于實時顯示倉內料位；  另一種是點位報警儀表，常用振棒料位開關，用于高料位、低料位、滿倉、空倉報警。

簡單來說，需要知道“倉里還有多少料”，選擇雷達料位計；需要判斷“是否到達報警點”，選擇振棒料位開關。對于重要水泥倉，建議采用“雷達料位計連續測量 + 振棒料位開關限位保護”的組合方案。

二、雷達料位計安裝接線要點

雷達料位計通常安裝在水泥倉頂部，通過發射電磁波并接收料面回波來計算料位。安裝時應避開進料口、倉壁、加強筋、爬梯、除塵管等干擾位置，盡量讓雷達波束對準料面穩定區域。最高料位不能進入儀表盲區，否則容易造成測量異常；計為JWrada雷達物位計，使用時應保證最高物位不進入測量盲區。

在接線方面，雷達料位計常見輸出方式包括4-20mA、HART、RS485/Modbus等。

三、振棒料位開關安裝接線要點

振棒料位開關常用于水泥倉高低料位報警。其原理是探頭保持振動，當水泥粉覆蓋探頭時，振動狀態變化，儀表輸出開關信號，用于報警或聯鎖控制。

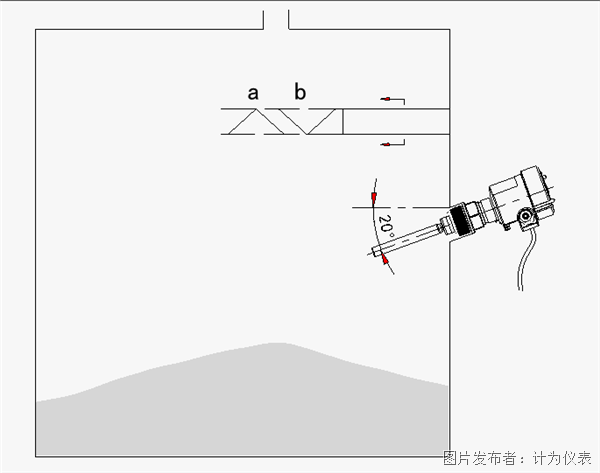

安裝振棒料位開關時，高位報警點通常安裝在倉體上部，防止上料過量造成冒倉；低位報警點安裝在倉體下部，用于缺料提醒。水平安裝時應適當向下傾斜，減少掛料影響；同時應避開進料口，避免物料直接沖擊探頭。計為振棒料位開關安裝說明中提到，水平安裝時料位開關應傾斜20°，并應避免安裝在進料口位置。

在接線方面，振棒料位開關常見輸出方式包括繼電器輸出和二線制輸出。計為振棒料位開關支持繼電器輸出型和二線制型，其中繼電器輸出型適合報警、聲光提示和聯鎖控制，二線制型適合簡化現場布線。具體端子接線應以產品接線圖和現場控制系統要求為準。

四、水泥倉料位計安裝接線注意事項

進行水泥倉料位計安裝接線時，應注意以下幾點：

施工前必須斷電；

防爆區域應選用相應防爆等級產品；

電纜入口應做好密封，防止粉塵和潮氣進入；

信號線與動力線盡量分開敷設，減少干擾；

接地要可靠；

接線完成后應進行空倉、滿倉或模擬信號測試，確認輸出與控制系統一致。

五、結語

水泥倉料位計安裝接線，真正需要關注的不只是線怎么接，還包括儀表裝在哪里、信號如何接入系統、是否適合粉塵工況以及后期維護是否方便。

如果需要連續料位監控，建議選擇計為雷達料位計；如果需要高低位報警、防溢料和缺料提醒，建議選擇計為振棒料位開關。兩者組合使用，可讓水泥倉料位測量更穩定、安全、智能。
