很多液位計問題，并不是儀表“測不準”，而是從安裝階段就埋下了隱患。

翻板液位計安裝時要考慮旁通管、上下法蘭、浮子空間、排污閥和現場可視位置；后期還要擔心浮子卡滯、管腔堵塞和人工巡檢不方便。相比之下，80G雷達液位計通常采用罐頂安裝，通過雷達波非接觸測量液位，不需要浮子進入介質，也不需要復雜的側裝旁通結構，更適合現代工廠的自動化升級和老舊儲罐改造。

一、翻板液位計的安裝方式

翻板液位計通常采用側裝方式，與儲罐通過上下兩個接口連通。罐內液位變化后，旁通管內液位同步變化，磁性浮子隨液位上下移動，再帶動外部翻板或翻柱顯示液位。

翻板液位計安裝時需要重點考慮以下條件：

上下接口位置要準確，保證旁通管與罐體連通；

安裝方向要垂直，避免浮子運行不暢；

旁通管內不能有焊渣、雜質或堵塞；

需要預留排污、排氣和維護空間；

現場要方便人員觀察液位；

介質不能嚴重粘附、結晶或含大量雜質。

如果安裝空間狹小、罐體接口不合適，或介質容易沉積，翻板液位計后期可能出現浮子卡滯、顯示遲滯、翻板不動作、清洗維護頻繁等問題。

因此，翻板液位計更適合結構簡單、介質清潔、現場巡檢方便的儲罐。

二、雷達液位計的安裝方式

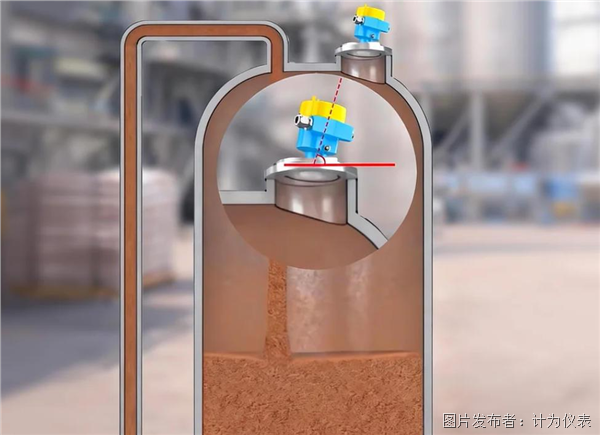

雷達液位計通常安裝在儲罐頂部，通過向液面發射雷達波并接收回波來計算液位高度。它屬于非接觸式連續液位測量?jī)x表，通常不需要浮子、旁通管或機械傳動結構。

雷達液位計安裝時主要關注：

安裝位置應避開進料口、攪拌器和強烈液面擾動區域；

天線下方應盡量保持測量路徑清晰；

安裝短管尺寸應與儀表要求匹配；

必要時進行虛假回波抑制設置；

根據介質、量程、溫度壓力和罐體結構選擇合適型號。

相比翻板液位計，雷達液位計不需要上下側接口，不需要旁通管，不需要浮子在介質中運動，也不要求人員到現場目視讀數。它可以輸出連續液位信號，直接接入PLC、DCS、SCADA或遠程監控系統。

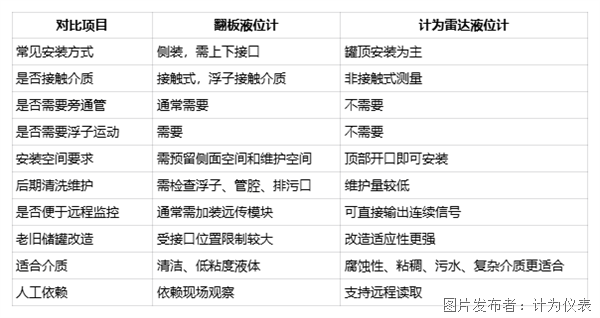

三、安裝方式對比表

四、80G雷達液位計的安裝優勢

1. 罐頂安裝，改造更方便

很多老舊儲罐原本沒有預留翻板液位計的上下側接口，如果后期加裝，需要開孔、焊接、停機和做壓力密封處理，施工量較大。

雷達液位計多采用罐頂安裝，只要頂部具備合適安裝口，就可以完成安裝，更適合老舊儲罐改造、自動化升級和現場空間受限的項目。

2. 非接觸測量，減少安裝后的維護風險

翻板液位計安裝后，浮子長期在旁通管內運動。如果介質粘稠、結晶、含雜質或有沉積，容易造成浮子卡住或顯示異常。

雷達液位計不需要浮子接觸介質，測量過程中沒有機械運動部件，能夠減少卡滯、磨損、腐蝕和堵塞風險，尤其適合化工液體、污水、酸堿液、粘稠介質和不便清洗的儲罐。

3. 不依賴現場讀數，便于遠程管理

翻板液位計安裝時必須考慮人員能不能看清液位。如果安裝位置較高、現場有危險介質，或儲罐分布分散，人工巡檢效率低，也存在安全風險。

雷達液位計可以把液位信號傳輸?shù)娇刂剖一蜻h(yuǎn)程平臺，實現實時液位監控、高低液位報警、泵閥聯鎖和數據記錄，減少人員頻繁進入現場。

4. 安裝結構更簡單，系統集成更方便

翻板液位計如果要實現遠傳，通常需要額外加裝變送器、報警開關或干簧管組件。雷達液位計本身就是連續測量?jī)x表，可根據項目需求輸出標準信號，更適合接入自動化系統。

對于現代工廠來說，液位測量不僅是“現場能看到”，更重要的是“系統能管理”。這正是雷達液位計的優勢所在。

五、哪些場景更適合選擇80G雷達液位計？

如果現場只是普通清水箱、低成本目視顯示，翻板液位計仍可使用。

但如果存在以下情況，更建議選擇80G雷達液位計：

儲罐沒有合適的上下側接口；

現場安裝空間有限；

介質有腐蝕性、粘附性、結晶性或含雜質；

不希望儀表部件長期接觸介質；

需要連續液位信號和遠程監控；

需要接入PLC、DCS或SCADA系統；

需要減少人工巡檢和維護頻率；

老舊液位系統需要自動化改造。

六、常見問題

翻板液位計安裝為什么要求垂直？

因?yàn)榉逡何挥?jì)依靠浮子隨液位上下移動。如果安裝不垂直，浮子可能摩擦管壁，導致顯示遲滯或卡滯。

80G雷達液位計安裝需要接觸液體嗎？

通常不需要。80G雷達液位計通過雷達波測距，屬于非接觸式液位測量，適合減少腐蝕、粘附和機械磨損風險。

老舊儲罐改造選哪種更方便？

多數情況下，雷達液位計更方便。它通常采用頂部安裝，不需要像翻板液位計那樣配置上下側接口和旁通管。

80G雷達液位計適合自動化系統嗎？

適合。80G雷達液位計可輸出連續液位信號，便于接入PLC、DCS、SCADA或遠程監控平臺，實現液位報警、聯鎖控制和數據管理。

總結

翻板液位計的安裝重點在于旁通管、上下接口、浮子運行空間和現場可視條件；雷達液位計的安裝重點在于罐頂位置、回波路徑和工況匹配。
