在醫療行業向精密化、微創化、智能化快速演變的今天，微米/亞微米級的非接觸式精密測量已成為醫療器械制造、醫用耗材質檢、生物樣本分析等環節的核心剛需。海伯森自主研發的3D線光譜共焦傳感器（HPS-LCF/LCX 系列），憑借亞微米級精度、超高速線掃、全材質適配、±45°超大測量角度四大核心優勢，打破傳統檢測技術局限，在醫療多場景實現規模化應用，為醫療質量管控與技術創新提供硬核支撐。

一、項目背景

客戶：國內某醫療介入耗材生產廠商

被測件：透明石英微導管注塑模具

測量需求：包含主型腔通道寬度、側管進料槽直徑/高度、型腔表面平整度三大微結構

二、產品選型與設備配置

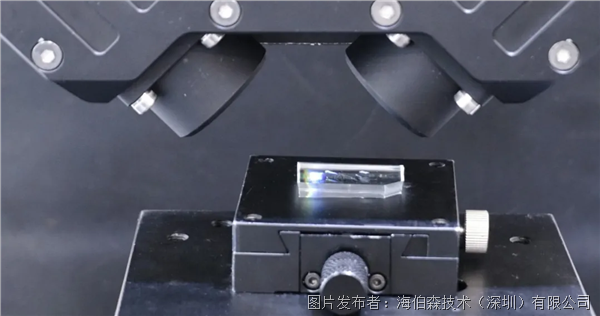

選用海伯森HPS-LCF4000斜軸線光譜共焦傳感器，搭配配套HPS-NB3200控制器，設備核心參數：最大線掃描速率35000線/秒、單線2048個測量點位，Z向重復性0.04μm，適配透明塑料、啞光注塑、微曲面復合材質測量，非接觸無損檢測，在線檢測適配流水線連續走料工況。整套系統搭載運動平臺，待測物隨工裝勻速前進，傳感器固定掃描，單次掃描即可生成3D點云數據，同步導出長寬高等全項數值。

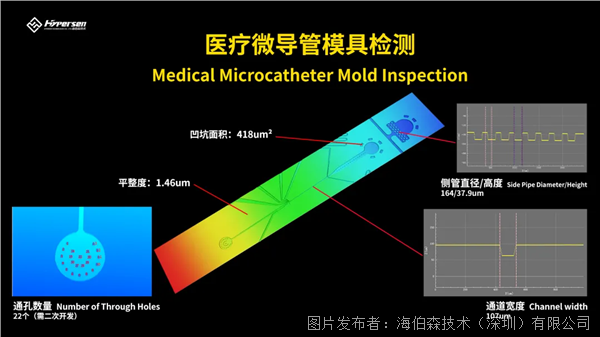

三、檢測內容與實測效果

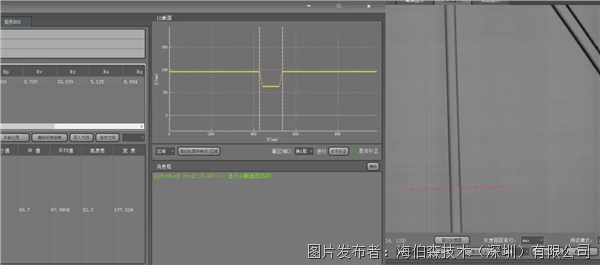

1. 主型腔通道寬度

腔通道寬窄直接決定傳輸速度，保障多級腔道流體混勻效果與濃度梯度反應的高精度工況穩定性。

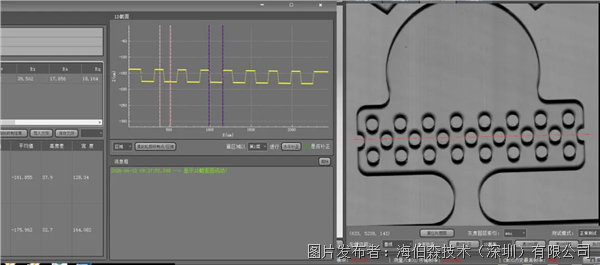

2. 側管進料槽直徑/高度

斜軸入射光路精準采集圓孔內徑、腔體深度，通過直徑換算腔體底面積、結合高度核算腔體容積，規避試劑加注過量/不足造成配比失衡。

3. 型腔表面平整度檢測

線掃全覆蓋整面輪廓，全幅抓取翹曲、局部凹陷、凸起缺陷；從源頭規避封膜粘接漏液、內部藏氣泡，保障封合密閉性與流體穩定性。

四、方案優勢總結

海伯森斜軸4000依托斜射式光譜共焦獨有光學結構，兼容透明/半透明、啞光、微凹凸復合材質，兼具高速線掃與亞微米級測量精度，既適配醫療器械制造嚴苛質檢標準，同樣可復用在3C精密結構件、半導體晶圓微型盲孔、新能源精密塑膠的全尺寸在線檢測場景，實現高端精密檢測設備國產替代落地。
