安全距離旨在防止人員在特定條件下觸及危險區。

無論是滿足國內外合規要求，還是切實守護操作人員肢體安全，依據 ISO 13857 規范設置安全距離，都是機械風險減小環節中不可或缺的關鍵步驟。

本文將為您系統解讀：ISO 13857 安全距離怎么定？實際場景如何應用？

一.標準核心：ISO 13857 是什么

ISO 13857:2019《機械安全 — 防止上下肢觸及危險區的安全距離》，是機械安全防護中確 定安全距離的專項標準，對應國內現行標準為GB/T 23821-2022（等同采用 ISO 13857:2019）。

標準核心作用：

規定工業及非工業環境下，用保護結構防止上下肢觸及危險區的安全距離數值。

給出阻止下肢自由進入危險區的距離要求。

適用于14歲及以上人員，覆蓋多數工業作業場景人群。

安全距離的本質：

通過合理設置保護結構與危險區間距，從物理上避免肢體接觸危險，是風險評估后落實風險降低的重要手段。

二.安全距離核心應用場景

（全場景覆蓋）

1. 上伸觸及防護：

高風險場景：危險區高度 ≥2700mm。

低風險場景（傷害程度與發生概率均較低）：危險區高度 ≥2500mm。

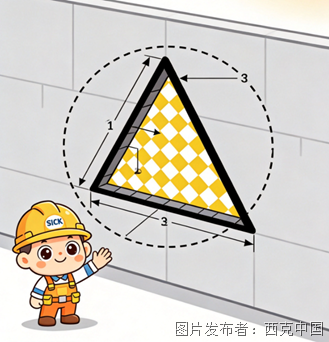

Note: 1——危險區，2——參考面，h——危險區高度。

2. 越過保護結構觸及：

需同步匹配 3 個關鍵參數：

危險區中離上肢觸及區域最近點的高度h h。

保護結構高度hps。

危險區中離上肢觸及區域最近點的水平安全距離S h。

Note: 1——上肢觸及區域，2——上肢觸及不到的區域（危險區），h h——危險區中離上肢觸及區域最近點的高度，h ps——保護結構高度，S h——危險區中離上肢觸及區域最近點的水平安全距離。

參數取值原則：

數值在表格中間值時，應選擇更大的安全距離或更高的保護結構或改變危險

區的高度(加高或降低)。因此,所給出數值之間不應進行插值。

保護結構高度＜1400mm 時，需搭配附加保護措施。

3. 弧形觸及（受限運動）

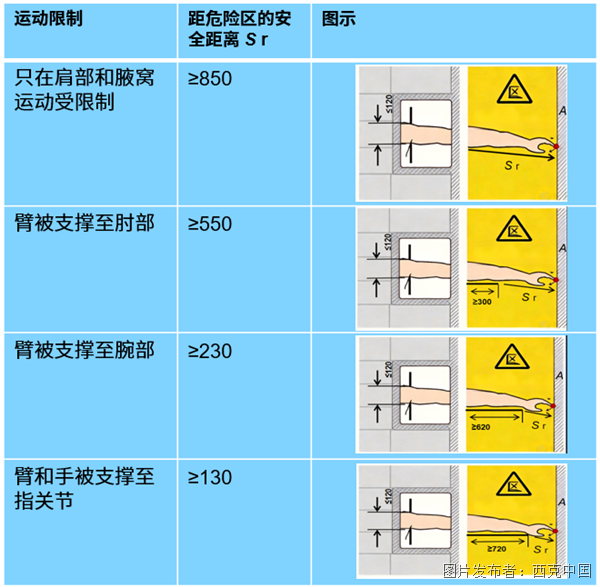

根據肢體支撐位置確定安全距離：

只 在 肩 部 和 腋 窩 運動受限制：安全距離≥850mm。

手臂支撐至肘部：安全距離≥550mm。

臂被支撐至腕部：安全距離≥230mm。

臂 和 手 被 支撐 至 指關節：安全距離≥130mm。

4. 通過開口觸及

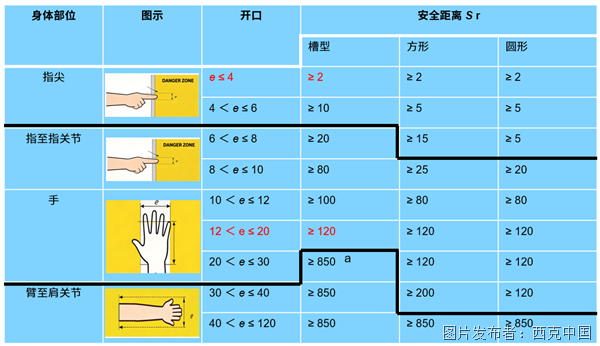

按開口尺寸（方形邊長 / 圓形直徑 / 槽型）分級設定：

指尖觸及（e≤4mm）：安全距離≥2mm。

手觸及（10＜e≤12mm）：安全距離≥80mm。

臂至肩關節觸及（30＜e≤40mm）：安全距離≥850mm。

a: 如果槽形開口長度不大于65mm,拇指將受到阻擋,安全距離可減小到不小于200mm。

不規則開口：

按照開口最小圓形直徑、最小方形邊長、最窄槽型寬度寸，取最小值作為安全距離。

5. 下肢觸及防護

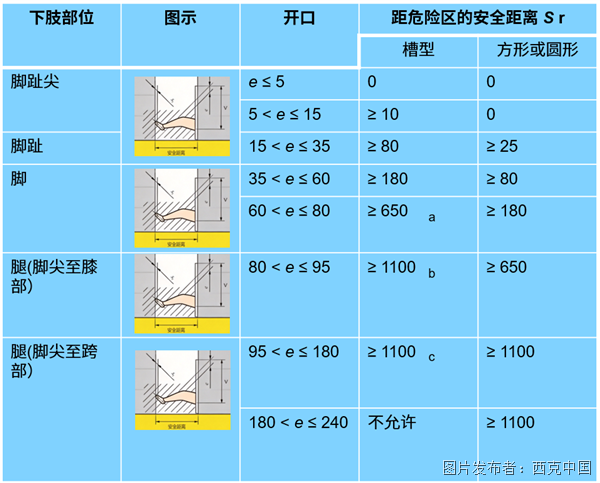

在可預見上肢不會進入開口的情況下,可單獨使用確定下肢的安全距離：

腳趾尖（e≤5mm）：安全距離 0mm。

腳（35＜e≤60mm）：安全距離≥180mm。

腿(腳尖至胯部)（95＜e≤180mm）：安全距離≥1100mm。

注意：槽形開口窄邊大于180mm,方形開口邊長或圓形開口直徑大于240mm 時,可全身進入。

三.實例計算：

一看就會的安全距離核算

示例1：已知危險區的高度h h和距離保護結構的水平距離S h,確定保護結構的高度 h ps。

假設：

危險區的高度h h為1500mm。

距離保護結構的水平距離S h為800mm。

步驟：

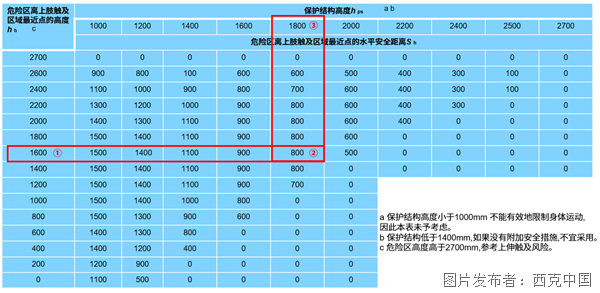

① 作為最接近1500mm 且該行中安全距離比h h=1400mm 更大(更安全)的數值, h h選擇1600mm。

② 選擇S h =800mm。

③ 對應的保護結構高度值h ps 值為1800mm。

示例 2：已知危險區的高度h h 和保護結構高度h ps ,確定危險區離上肢觸及區域最近點的水平距離S h

假設：

危險區的高度h h為2300mm。

保護結構的高度h ps為1500mm。

步驟：

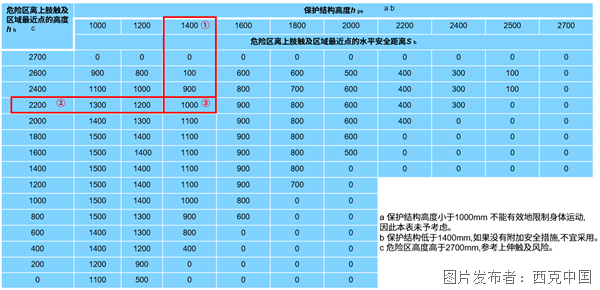

①  作為最接近1500mm 且該列中安全距離比h ps=1600mm 更大(更安全)的數值,選擇h ps=1400mm。

②  作為最接近2300mm 且比安全距離h h=2400mm 更大(更安全)的數值,選擇h h=2200mm。

③  對應的S h值為1000mm。

四.SICK在風險評估中的專業能力

作為全球領先的傳感器與安全解決方案提供商，SICK安全服務部門具備從風險評估、安全概念、安裝調試到最終驗證的全鏈條能力。我們擁有115名資質過硬的風險評估工程師，在全球范圍內為您的安全業務提供支持。

風險評估不是一紙空文，更不是應付檢查的表面文章。它是保護操作人員生命安全的第一道防線，也是企業履行法律責任的堅實憑證。

無論您是設備制造商、系統集成商還是終端用戶，如果您面臨以下需求：

? 新設備需要符合CE認證要求，不知如何開展風險評估

? 設備改造后，不確定安全措施是否到位

? 客戶審核或驗廠要求提供風險評估報告

? 希望系統性提升工廠機械安全水平

歡迎聯系 SICK 安全服務團隊，我們將為您提供專業、可靠的技術支持。
