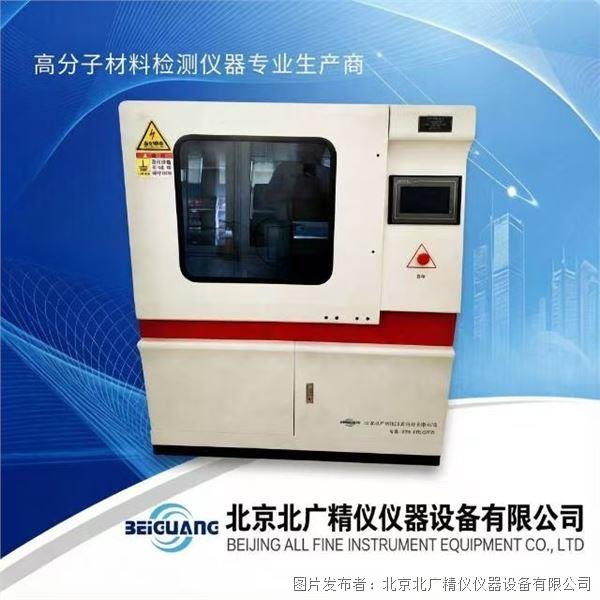

在現代電氣工業與材料科學領域，絕緣材料的性能直接關系到電力設備的安全運行與使用壽命。隨著電機、電器及家用電器行業的不斷發展，對于電工用塑料、樹脂膠、絕緣漆等固體絕緣材料的耐電弧性能提出了更高要求。電弧是高壓電氣設備中常見的物理現象，其瞬間高溫可導致絕緣材料碳化、導電，進而引發短路或火災事故。因此，科學評估材料在高壓小電流條件下的耐電弧能力，成為產品質量控制與研發創新的重要環節。計算機控制耐電弧試驗儀BDH-20KV正是基于這一背景設計制造的專業檢測設備，它集成了高壓技術、自動控制、數據采集與安全防護系統，為絕緣材料的性能評定提供了可靠的技術支撐。
一、產品概述與行業應用背景
耐電弧試驗，全稱為“固體電工絕緣材料高壓小電流間歇耐電弧試驗”，是一種模擬實際工況下絕緣材料在電弧作用下抵抗破壞能力的測試方法。該試驗通過在試樣表面施加一定電壓與電流的電弧，觀察材料在規定時間內的變化情況，從而判斷其耐電弧性能等級。BDH-20KV型試驗儀依據多項國際與國家標準設計，適用于GB 1411-2002、IEC 61621、ASTM D495、IPC-650、UL 746A等試驗規范，能夠滿足電機、電器、電子設備、家用電器等行業對絕緣材料的質量檢測需求。
該設備主要應用于電工用塑料、樹脂膠、絕緣漆、層壓板、云母、陶瓷、玻璃、絕緣油、紙板等多種固體絕緣介質的耐電弧性能測試。在新材料研發階段，科研人員可通過該設備獲取材料在不同電弧強度下的響應數據，優化配方設計；在生產過程中，質量控制部門可利用其進行批次抽檢，確保產品一致性；在第三方檢測機構中，該設備則作為仲裁測試的重要工具，提供具有法律效力的檢測報告。
二、試驗原理與測試流程解析
耐電弧試驗的核心在于模擬電弧對絕緣材料的熱效應與化學侵蝕作用。當兩個電極接觸試樣表面并施加高電壓時，空氣被擊穿形成電弧，產生高達數千攝氏度的局部高溫，使材料表面發生熔融、碳化、導電等變化。試驗過程中，系統按照預設程序控制電弧的通斷時間、電流大小與持續時長，觀察試樣是否出現導電通道、燃燒、碳化貫通等失效現象。
根據標準規定，BDH-20KV型試驗儀的典型測試過程分為多個階段，具體如下：
初始階段（1/8-10）：設定弧電流為10mA，采用“1/4秒通、7/4秒斷”的間歇模式，持續60秒。此階段主要考察材料在低能量電弧下的初步反應。
過渡階段（1/4-10至1/2-10）：依次進行相同電流但累計時間遞增的測試，分別持續至總時間120秒和180秒，觀察材料是否出現性能退化。
連續電弧階段（10至40）：從第240秒開始，依次施加10mA、20mA、30mA、40mA的連續電弧，每級持續60秒。此階段模擬嚴重工況下的持續電弧沖擊，是判斷材料耐受極限的關鍵環節。
整個試驗過程總時長可達420秒，系統實時監控電壓、電流、時間、電弧狀態等參數，并自動記錄試樣在各階段的表現。試驗結束后，依據標準判定試樣是否通過測試，或計算其耐電弧時間（以秒為單位）作為評價指標。
三、核心功能與技術特性
1. 計算機控制與智能化操作
BDH-20KV采用計算機控制系統，取代傳統人工操作與機械計時方式。用戶可通過軟件界面設定試驗參數、選擇試驗標準、啟動與暫停試驗流程。系統具備自動判別功能，當試樣在電弧作用下形成導電通路（即電流異常增大）時，可自動停止試驗并記錄失效時間，避免設備損壞與安全事故。
2. 高精度電壓與電流控制
設備配備2kVA容量的高壓發生器，輸出電壓范圍為交流0～20kV，連續可調，滿足不同絕緣等級材料的測試需求。電壓控制誤差優于2%，確保試驗條件的穩定性。試驗電流支持10mA、20mA、30mA、40mA多檔可選，控制精度優于±10%，電流測試精度優于±1.5%，能夠準確反映電弧能量的變化。
3. 靈活的試驗模式配置
系統支持“間歇電弧”與“連續電弧”兩種基本試驗方式，用戶可根據標準要求自由組合測試流程。例如，可設定前段為間歇模式，后段切換為連續模式，全面評估材料在不同電弧類型下的表現。電弧通斷時間誤差小于5ms，保證了試驗過程的精確復現性。
4. 標準化電極系統與試樣適配
為確保測試結果的可比性，設備配置兩套標準電極：
不銹鋼板狀電極：尺寸為25.4mm×12.7mm×0.15mm，適用于薄膜、片材、層壓板等平面試樣。
鎢鋼電極：直徑2.4mm、長度70mm，頂端呈110度錐角，適用于絕緣漆、樹脂膠、小尺寸部件等非平面材料。
電極間距可調，標準設定為6.35±0.1mm，電極對試樣施加的壓力為0.5±0.05N，確保接觸穩定且不損傷試樣表面。
5. 全面的安全防護機制
鑒于高壓試驗的潛在風險，設備設計了多重安全保護措施：
超壓保護：當輸出電壓超過設定上限時自動切斷電源。
過流保護：監測輸出電流，異常時立即停機。
短路保護：防止電極短路造成設備損壞。
安全門開啟保護：試驗箱門未關閉時無法啟動高壓，保障操作人員安全。
軟件誤操作保護：防止參數設置錯誤導致的非正常運行。
此外，設備標配樹脂式放電棒，用于試驗結束后對高壓部件進行安全放電，進一步提升操作安全性。
四、性能參數
輸入電壓：交流 220 V
輸出電壓：交流 0--20 KV
電器容量：2 KVA
試驗方式：間歇電弧，連續電弧
試驗電流：10MA-20MA-30MA-40MA可選
試驗電壓控制誤差：優于2％
電弧通斷時間誤差：<5ms
試驗電壓連續可調：0--20 KV
電流控制精度：優于±10%
電流測試精度：優于±1.5%
電流對試驗壓力：0.5±0.05N
電極規格：
不銹鋼板狀電極：25.4mm12.7mm0.15mm
鎢鋼電極：￠2.4mm*70mm
電極配置角：110度
電極重量：50G
電極距離：6.35±0.1mm(可調)
安全防護措施：
超壓保護
過流保護
短路保護
安全門開啟保護
軟件誤操作保護
五、設備配置與使用環境要求
1. 標準配置清單
試驗主機一臺
2萬伏高壓發生器一臺
試驗電極兩套（不銹鋼板狀、鎢鋼）
放電棒一只（樹脂式）
產品使用說明書一份
合格證一份
2. 使用環境條件
為保證設備穩定運行與測試結果的準確性，建議在以下環境中使用：
電源：交流220V±10%，50Hz，需良好接地
環境溫度：5℃～40℃
相對濕度：≤85%RH，無凝露
安裝場所：無強烈電磁干擾、無腐蝕性氣體、通風良好
試驗臺：穩固、絕緣、防震
六、試驗數據管理與結果分析
在計算機控制模式下，BDH-20KV可實現試驗全過程的數據記錄與存儲。系統自動保存每次試驗的電壓、電流、時間、電弧狀態、試樣反應等信息，并生成標準格式的試驗報告。報告內容包括：
試樣編號與名稱
試驗日期與操作人員
試驗標準依據
參數設置詳情
各階段試驗結果（通過/失敗）
失效時間或耐電弧時間
電壓-電流-時間曲線圖
這些數據不僅可用于當次試驗的分析，還可建立歷史數據庫，用于長期趨勢分析、材料性能對比、質量追溯等管理活動。通過統計分析，企業可發現材料性能的波動規律，優化生產工藝，提升產品可靠性。
七、維護保養與常見問題處理
為確保設備長期穩定運行，建議用戶建立定期維護制度：
清潔保養：試驗結束后及時清理試驗箱內殘留的碳化物、灰塵，保持電極表面清潔，避免污染影響下次測試。
電極檢查：定期檢查電極是否磨損、變形，必要時進行打磨或更換，確保尺寸符合標準。
高壓連接：檢查高壓線纜、接頭是否松動、老化，確保絕緣性能良好。
軟件更新：關注廠商發布的軟件升級包，及時更新以修復漏洞、提升功能。
安全測試：定期進行保護功能測試，如模擬過流、短路等，驗證保護機制是否有效。
常見問題如電弧不穩定、電壓波動、軟件無響應等，可參考使用說明書中的故障排查指南進行處理。若無法解決，應及時聯系技術支持人員，避免自行拆卸造成損壞。
八、總結與展望
計算機控制耐電弧試驗儀BDH-20KV憑借其符合國際標準的設計、穩定的性能表現、智能化的操作體驗與全面的安全防護，已成為絕緣材料耐電弧性能測試領域的重要工具。它不僅提升了試驗效率與數據準確性，更為新材料研發、產品質量控制與行業標準實施提供了有力支持。未來，隨著工業互聯網與智能制造技術的發展，此類試驗設備將進一步融合遠程監控、數據云存儲、人工智能分析等功能，實現試驗過程的全數字化管理，推動材料測試技術向更高水平邁進。
