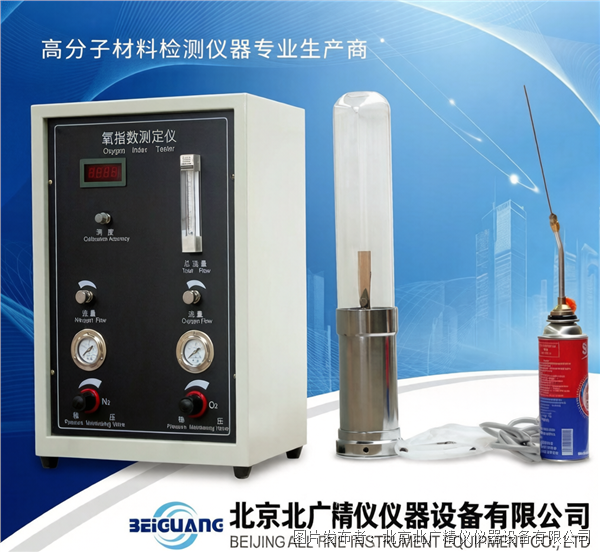

在材料科學與消防安全領域，準確評估物質的燃燒特性是保障產品質量與使用安全的重要環節。對于塑料、橡膠、紡織品及各類泡沫材料而言，其在特定環境下的燃燒行為直接關系到最終產品的應用范圍與安全等級。數顯式帶溫控氧指數測試儀JF-3作為一款專用于測定材料燃燒性能的實驗設備，通過精確控制燃燒環境中的氧氣濃度，幫助用戶判斷材料的阻燃能力。

一、產品概述與應用背景

隨著工業技術的發展，高分子材料在日常生活與工業生產中扮演著越來越重要的角色。然而，部分有機材料具有可燃性，在高溫或火源作用下可能發生燃燒，進而引發安全事故。因此，對材料的阻燃性能進行科學評價，已成為質量控制、產品研發以及安全監管的關鍵步驟。

氧指數（OI）是指在規定的試驗條件下，材料在氧氮混合氣流中維持有焰燃燒所需的最低氧氣濃度，以體積百分?jǐn)?shù)表示。氧指數越高，說明材料越難燃燒，阻燃性能越好；反之則表明材料易燃。JF-3型數顯氧指數測試儀正是基于這一原理設計制造，能夠模擬不同氧氣濃度環境下的燃燒過程，從而準確測定材料的臨界氧濃度。

該設備廣泛應用于塑料制品、橡膠材料、纖維織物、泡沫塑料、軟片、薄膜以及紡織品等行業，尤其適用于需要進行阻燃處理或防火等級評定的產品檢測。例如，在建筑保溫材料、電線電纜護套、汽車內飾件、兒童玩具及防護服裝等領域，氧指數是衡量其是否符合安全規范的重要指標之一。

二、核心技術與系統構成

1. 高精度氣體檢測與顯示系統

JF-3采用進口高性能氧傳感器，具備快速響應與長期穩定性特點。系統可實時采集燃燒筒內混合氣體的氧氣濃度，并通過數字顯示屏直觀呈現，無需用戶手動計算，有效避免了讀數誤差。氧氣濃度測量范圍覆蓋0%至100%，分辨率可達±0.1%，確保在微量調節時也能精準捕捉變化。

整機測量精度達到0.4級，滿足實驗室級檢測要求。配合高精度流量計與穩壓裝置，能夠?qū)崿F(xiàn)對氣體流速的精確控制，保障試驗過程中氣流穩定，提升測試結果的可重復性。

2. 智能化溫控與燃燒環境調控

設備配備燃燒筒氣體預熱裝置，可對進入燃燒筒的氧氮混合氣體進行預熱，使其溫度接近試樣所處環境，減少因溫差引起的氣流擾動，從而獲得更真實的燃燒數據。燃燒筒內氣體流速嚴格控制在40mm±2mm/s范圍內，符合國家標準對試驗條件的要求。

石英玻璃燃燒筒采用耐高溫材質制造，內徑不小于75mm，高度為480mm，保證了足夠的燃燒空間與觀察視野。出口內徑為φ40mm，有助于維持穩定的氣流分布，防止火焰偏移或熄滅。

3. 靈活的點火與火焰控制系統

為適應不同材料的點燃需求，設備配置丙烷或丁烷點火系統，火焰長度可在5mm至60mm之間自由調節。同時配備專用長桿點火器，噴嘴內徑為Φ2±1mm，火焰長度設定為16±4mm，可深入燃燒筒內部直接點燃試樣，操作安全便捷。

點火器采用金屬管制成，尾端設有調節閥，便于控制火焰大小。無論是易燃材料還是難燃材料，均可通過調節火焰強度實現可靠點火，確保試驗順利進行。

4. 多功能試樣夾持系統

考慮到被測材料的多樣性，JF-3配備了兩種類型的試樣夾具：

自撐式試樣夾：適用于硬質塑料、板材、防火門等能自行站立的材料，可垂直固定在燃燒筒軸心位置，確保試樣受火均勻。

非自撐式試樣夾（選配）：針對紡織品、薄膜、軟質泡沫等無法直立的材料設計，可通過框架將試樣的兩個垂直邊同時固定，防止試樣在燃燒過程中變形或脫落。

兩套夾具采用插接式結構，更換方便，安裝快捷，提升了試驗效率。

5. 獨立控制與安全結構設計

設備整體采用分體式結構設計，控制箱與試驗部分獨立設置，避免高溫輻射對電子元件的影響，延長設備使用壽命。控制箱由數控機床加工成型，表面經鋼板靜電噴涂或磨砂不銹鋼處理，外觀整潔，防腐耐磨。

氣體管路系統包含穩壓閥、流量調節閥、氣體過濾器和混合室，確保氧氣與氮?dú)獍丛O(shè)定比例均勻混合后進入燃燒筒。輸入壓力要求為0.2-0.3MPa，工作壓力范圍為0.05-0.15MPa，適應大多數實驗室氣源條件。

三、性能參數

采用進口氧傳感器，數字顯示氧氣濃度無需計算，精度更高更準確，范圍0— 100%

數字分辨率: ±0.1%

整機測量精度：0.4級

流量調節范圍: 0-10L/ min (60-600L/h)

響應時間: <5S

石英玻璃筒: 內徑≥75mm 高480mm

燃燒筒內氣體流速: 40mm±2mm/s

壓力表精度2.5級, 分辨率: 0.01MPa

流量計: 1-15L/ min(60-900L/H) 可調, 精度2.5級

試驗環境：環境溫度：室溫～40℃；， 相對濕度：≤70%；

輸入壓力：0.2-0.3MPa

工作壓力：氮?dú)?0.05-0.15Mpa 氧氣 0.05-0.15Mpa 氧氣/氮?dú)饣旌蠚怏w入口：包括穩壓閥，流量調節閥，氣體過濾器和混合室。

試樣夾可用于軟質和硬質塑料、紡織品、防火門等

丙烷（丁烷）點火系統，火焰長度 5mm-60mm 可自由調節

氣體：工業用氮?dú)狻⒀鯕猓兌龋?9%；（注：氣源和鏈接頭用戶自備）。

電源要求：AC220（+10% ）V、50HZ

最大使用功率：50W

點火器：有一根金屬管制成、尾端有內徑Φ2±1mm 的噴嘴，能插入燃燒筒內點燃試樣，火焰長度： 16±4mm ， 大小可調

自撐材料試樣夾：能固定在燃燒筒軸心位置上、并能垂直夾住試樣

非自撐材料試樣夾：能將試樣的兩個垂直邊同時固定在框架上( 選配 紡織品薄膜等材料適用)

四、適用標準與檢測依據

JF-3型數顯氧指數測定儀在設計與制造過程中，嚴格參照多項國際與國內現行標準，確保測試結果具有權威性與可比性。其適用標準包括：

GB/T 2406.2-2009《塑料 用氧指數法測定燃燒行為 第2部分：室溫試驗》

GB/T 5454《紡織品 燃燒性能試驗 氧指數法》

GB/T 10707-2008《橡膠燃燒性能的測定 氧指數法》

GB/T 8924-2005《纖維增強塑料燃燒性能試驗方法 氧指數法》

GB/T 16581-1996《絕緣液體 氧指數的測定》

NB/SH/T 0815-2010《瀝青氧指數測定法》

TB/T 2919-1998《鐵路客車用非金屬材料氧指數測定方法》

上述標準涵蓋了塑料、橡膠、紡織品、建筑材料、電氣絕緣材料等多個領域，表明該設備具備較強的通用性與專業性，能夠滿足科研機構、質檢中心、生產企業等多類用戶的檢測需求。

五、操作流程與注意事項

1. 試驗準備階段

檢查設備各連接部位是否牢固，確認氧氣與氮?dú)怃撈恳颜_連接，且閥門處于關閉狀態。

打開電源開關，啟動設備，預熱氧傳感器5分鐘以上，確保讀數穩定。

根據試樣類型選擇合適的試樣夾，并將制備好的試樣垂直固定于夾具上，確保其位于燃燒筒中心軸線上。

調節氧氣與氮?dú)獾妮斎雺毫χ?.2-0.3MPa，打開穩壓閥，使工作壓力穩定在0.05-0.15MPa范圍內。

2. 參數設置與氣體調節

在流量計上設定所需的氣體總流量，通常為10L/min左右，具體數值可根據標準要求調整。

調節氧氣與氮?dú)獾谋壤够旌蠚怏w中的氧濃度接近預期值。初始濃度可依據經驗設定，后續通過逐步逼近法確定臨界值。

觀察燃燒筒內氣體流速是否穩定在40mm/s左右，必要時微調流量。

3. 點火與燃燒觀察

使用長桿點火器點燃試樣頂端，火焰接觸時間一般為15秒至30秒，具體依標準而定。

移開點火器后，觀察試樣是否持續燃燒。若燃燒時間超過3分鐘或損毀長度超過50mm，則判定為“燃”，需降低氧濃度重新測試；若未達到上述條件，則判定為“不燃”，需提高氧濃度再次測試。

重復上述步驟，采用“上下移動法”逐步逼近臨界氧濃度，直至確定最小氧濃度值。

4. 數據記錄與結果判定

當連續三次測試結果相差不超過0.5%時，取其平均值作為該材料的氧指數。

記錄最終氧濃度讀數、燃燒時間、損毀長度等關鍵數據，并生成試驗報告。

試驗結束后，關閉氣體閥門，切斷電源，清理燃燒殘?jiān)３衷O(shè)備清潔。

5. 安全使用提示

氧氣與氮?dú)饩鶠楦邏簹怏w，且氧氣助燃性強，操作時應遠離火源，避免油脂污染接口。

試驗過程中應保持通風良好，防止廢氣積聚。

石英玻璃筒在高溫后易碎，禁止驟冷驟熱，操作時應佩戴防護手套。

定期檢查密封圈、管路是否存在老化或泄漏現象，確保試驗安全性。

六、設備維護與保養建議

為保證JF-3型氧指數測定儀長期穩定運行，建議用戶建立定期維護機制：

傳感器校準：每6個月對氧傳感器進行一次校準，可使用標準氣體進行比對，確保測量精度。

管路清潔：定期檢查氣體過濾器，清除雜質，防止堵塞影響氣流。

燃燒筒維護：試驗后及時清理筒內灰燼，避免殘留物腐蝕玻璃表面。

點火器檢查：檢查噴嘴是否通暢，若有積碳應及時清理，確保點火順暢。

環境控制：設備應放置在通風、干燥、無振動的環境中，避免陽光直射。

七、總結與展望

數顯式帶溫控氧指數測試儀JF-3憑借其穩定的結構設計、高精度的傳感系統與人性化的操作體驗，已成為材料燃燒性能檢測領域的重要工具。它不僅提升了試驗效率與數據準確性，更為企業質量控制與產品研發提供了科學依據。未來，隨著智能化檢測技術的發展，此類設備有望進一步融合數據自動分析、遠程監控與云端存儲功能，推動材料阻燃性能測試向更高水平邁進
