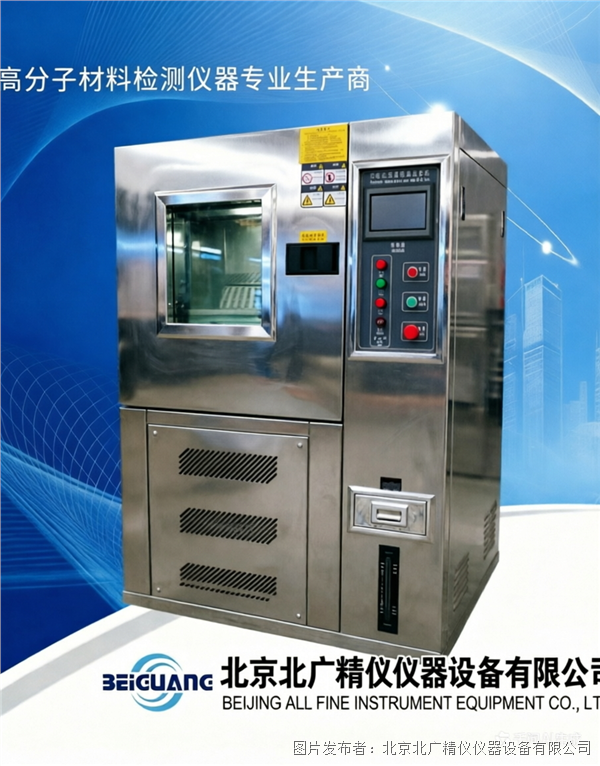

在電子元器件、汽車零部件、新能源電池、航空航天材料等行業的可靠性測試中，環境應力篩選試驗是驗證產品潛在缺陷、提升量產良品率的核心環節。快速溫變恒溫恒濕試驗箱通過模擬高溫、低溫、高濕、低濕及其快速交替變化的復雜環境，考核產品在溫度劇變條件下的物理性能穩定性與結構完整性。1000L的大容積設計，可滿足整機產品或大批量零部件的同步測試需求，配合平均3℃/min的升溫速率與1℃/min的降溫速率，能有效縮短測試周期，提升研發與質檢效率。設備采用可程式控制系統，支持多段程序編輯與循環運行，可適配GB/T 2423、GJB 150等多項國內外測試標準，為產品質量驗證提供可靠的環境模擬平臺。

一、設備核心性能參數

1、標稱內容積 1000L

2、內箱尺寸 寬1000mm x 深1000mm x高1000mm

3、外型尺寸約 寬1450mmx深1300mmx高2100mm

4、重量 350KG

5、電源 380V 13 KW

6、溫度范圍 0℃~+150℃

7、濕度范圍 20%---98%濕度溫度(25至85度可做濕度)

8、溫度波動度 ≤0.5℃

9、溫度偏差 ±2℃

10、溫度精度 ±0.5℃

11、溫度均勻度 小于等于±2℃

12、升溫時間 3℃/min(平均升溫速率)

13、降溫時間 1℃/min(平均降溫速率)

14、相對濕度偏差 ±2.0%RH

15、加熱器功率 12KW

16、加濕器功率 2.5KW

17、補水水箱容積 50L

二、溫變測試的工程價值與行業應用

快速溫變試驗的核心邏輯是通過高低溫的快速轉換，加速產品內部產生熱脹冷縮應力，從而激發出常溫測試難以發現的材料缺陷、焊接裂紋、封裝失效等問題。相比普通恒溫恒濕試驗箱，快速溫變設備的溫變速率更快，應力篩選效率更高，在多個行業中具有不可替代的應用價值。

在消費電子領域，智能手機、平板電腦、筆記本電腦等產品需要經歷嚴苛的溫度循環測試。以手機主板為例，在快速溫變測試中，PCB板上的IC芯片、電容電阻、連接器等元器件會因熱膨脹系數不同而產生相對位移，若焊接工藝存在虛焊、假焊，極易在溫變應力下出現開路或接觸不良。1000L的大容積可一次性放入數十臺整機或上百塊PCB板，配合程序控制實現晝夜不間斷測試，大幅縮短研發驗證周期。測試標準通常參照GB/T 2423.34交變濕熱試驗方法，設定-40℃~85℃的溫變范圍，溫變速率控制在3℃/min~5℃/min，循環次數50~100次，可有效剔除早期失效產品。

在汽車零部件行業，發動機控制模塊、傳感器、車載娛樂系統等電子部件需在復雜車載環境下穩定工作。快速溫變試驗可模擬汽車在寒冷冬季啟動、高溫夏季暴曬、冷熱交替行駛等場景下的溫度應力，考核部件的耐環境適應性。例如，發動機周邊的溫度傳感器需在-40℃~150℃的溫度范圍內保持信號精度，通過快速溫變測試可驗證其封裝材料的耐溫變性能與信號傳輸穩定性。設備支持的GJB 150高溫、低溫試驗標準，可滿足軍用車輛部件的嚴苛測試要求，為國防裝備質量提供保障。

在新能源電池領域，動力電池包的安全性是核心考核指標。快速溫變試驗可模擬電池包在不同氣候區域的溫度驟變環境，考核電芯、模組、BMS系統的協同工作能力。測試過程中，電池包內部的電芯會因溫度變化產生膨脹收縮，若結構固定設計不合理，可能導致極耳斷裂、內部短路等安全隱患。1000L的試驗空間可容納完整的動力電池模組甚至小型電池包，配合濕度控制功能，還可同步進行溫濕度交變測試，更真實地模擬實際使用環境。測試標準通常參照QC/T 743電動汽車用鋰離子蓄電池相關要求，設定-30℃~60℃的溫變范圍，結合充放電循環，評估電池包在溫度劇變下的安全性能。

在航空航天與軍工領域，機載設備、彈載儀器、衛星部件等需在極端溫度環境下可靠工作。快速溫變試驗可模擬高空環境的溫度驟變特性，例如飛機在數分鐘內從地面高溫環境爬升至萬米高空低溫環境，設備需在短時間內完成大幅溫變，考核產品的環境適應性。設備采用的二級壓縮制冷系統與高效加熱系統，可實現0℃~150℃的寬溫域控制，滿足航空航天產品的測試需求。同時，設備支持的程序循環功能可實現多達999次的溫變循環，適配長周期可靠性驗證要求。

三、箱體結構設計與熱力學優化

快速溫變恒溫恒濕試驗箱的箱體結構需同時滿足保溫隔熱、氣密防護、承重支撐等多重要求，其設計合理性直接影響溫變效率與測試均勻性。設備采用三層結構設計方案，從外到內依次為外箱體、保溫層、內箱體，各層材料選擇與結構優化均圍繞快速溫變特性展開。

外箱體采用優質沙面不銹鋼板制作，表面經拉絲處理，兼具美觀性與耐腐蝕性。不銹鋼材質可有效抵御實驗室環境中的濕氣、酸堿氣體侵蝕，延長設備使用壽命。箱體框架采用高強度型鋼焊接而成，確保在滿載100kg試樣的情況下仍能保持結構穩定，避免因箱體變形導致門封條密封失效。外箱體與保溫層之間預留合理的電氣安裝空間，將控制電箱、制冷機組、加濕系統等部件合理布局，既節省占地空間，又便于后期維護檢修。箱體底部的4個移動腳輪采用重載型設計，單個腳輪承重可達150kg，方便設備在實驗室內的位置調整與定位。

保溫層是決定溫變效率與能耗的關鍵結構，設備采用硬質聚氨酯泡沫與玻璃纖維復合保溫方案。硬質聚氨酯泡沫導熱系數低至0.022W/(m·K)，保溫性能優異，可有效減少箱內熱量向環境散失，降低加熱與制冷系統的能耗。玻璃纖維作為輔助保溫材料，填充在聚氨酯泡沫難以到達的角落縫隙，消除保溫盲區。保溫層總厚度達100mm，在-40℃低溫工況下，箱體外壁溫度可控制在環境溫度+10℃以內，既避免能源浪費，又防止操作人員意外燙傷。針對快速溫變的特殊需求，保溫層與內箱體的連接采用彈性緩沖設計，緩解溫變過程中因材料熱脹冷縮產生的內應力，避免保溫層開裂失效。

內箱體采用優質鏡面不銹鋼板制作，表面粗糙度Ra≤0.8μm，光滑平整的表面不易積聚灰塵與冷凝水，便于清潔維護。鏡面不銹鋼的反射率高達85%以上，可減少箱內熱量的輻射損失，提升溫度均勻性。內箱體轉角均采用圓弧過渡設計，避免直角死角積聚污物，同時減少氣流循環阻力。內箱尺寸設計為寬1000mm×深1000mm×高1000mm的立方體結構，有效容積1000L，可容納多種規格的測試樣品。箱內配置1層不銹鋼樣品架，承重能力25kg，配合4個可拆卸掛鉤，可靈活調整樣品擺放方式。樣品架采用網格狀設計，確保氣流能夠穿透樣品間隙，提升溫度均勻性。箱內樣品累計總承載不超過100kg，避免超載導致樣品架變形或結構損壞。

觀察窗是操作人員監控箱內樣品狀態的重要窗口，設備配置1個透明電熱膜中空鋼化玻璃觀察窗，尺寸為300mm×400mm，位于箱門中部，視野開闊。觀察窗采用三層中空玻璃結構，中間填充惰性氣體，保溫性能優異，可有效防止表面結露。內層玻璃表面鍍有透明電熱膜，加熱功率自動跟隨箱內溫度調節，當箱內溫度低于環境溫度時自動啟動加熱，防止玻璃表面結霜結露，確保觀察清晰度。觀察窗周邊配置高效長壽節能燈，光線柔和均勻，不影響箱內溫度分布，方便操作人員夜間或低光照環境下觀察樣品狀態。

箱門采用單開鉸鏈設計，面對箱體時左鉸鏈右把手，符合人體工程學操作習慣。門體與箱體之間采用雙層硅橡膠密封條，密封條耐高低溫范圍-100℃~+300℃，使用壽命可達10年。門框部位設置防凝露電熱裝置，與觀察窗電熱膜聯動控制，確保門體周邊在低溫工況下不結霜，維持良好的密封性能。箱門開啟角度可達130°，方便大型樣品的搬運與取放。門把手采用按壓式鎖緊結構，操作簡便省力，密封性能可靠。

四、空氣循環系統與溫場均勻性控制

空氣循環系統在快速溫變試驗中扮演著至關重要的角色，其設計優劣直接決定箱內溫場的均勻性與溫變響應速度。設備采用FLOWTHROW送風方式，結合多翼離心式循環風扇與弧形風道設計，形成高效強制對流循環，確保箱內各區域溫度均勻一致。

循環風扇采用多翼離心式結構，葉輪經動平衡校正，運行平穩噪音低。葉片采用耐高低溫鋁合金制成，表面經陽極氧化處理，耐腐蝕抗氧化。風扇電機采用長軸外置設計，電機位于箱體外部，避免電機熱量影響箱內溫度分布。電機軸通過磁性流體密封裝置穿過箱壁，密封性能優異，既保證傳動效率，又防止箱內溫濕度泄漏。風扇轉速可根據溫變速率自動調節，在快速升溫/降溫階段提高轉速增強換熱，在恒溫階段降低轉速維持穩定，兼顧溫變效率與溫度均勻性。

風道系統采用弧形過渡設計，消除直角轉彎導致的氣流阻力與渦流死角。送風口位于箱內背部，采用多孔板均流設計，確保氣流以均勻速度垂直送入箱內工作空間。回風口位于箱內底部四周，形成“上送下回”的氣流組織模式，確保箱內氣流循環無死角。風道內部設置可調式側吹出風口，操作人員可根據樣品擺放方式調整出風角度，優化氣流分布。風道內壁采用鏡面不銹鋼板制作，減少氣流阻力與熱量吸收，提升溫變響應速度。針對1000L大容積設計，風道截面積經過流體仿真優化，確保氣流流速在0.5~2m/s范圍內可調，既能滿足快速溫變的氣流換熱需求，又避免強氣流直接沖擊樣品導致局部溫度偏差。

溫度均勻度是衡量試驗箱性能的核心指標之一，設備通過多重技術手段確保溫度均勻度小于等于±2℃。首先，加熱器采用分布式布局，多組鎳鉻合金電熱絲均勻分布在風道內，避免局部過熱；其次，制冷蒸發器采用翅片管式結構，換熱面積充足，確保降溫過程中箱內各區域冷卻速率一致；再次，循環風扇的風量經過精確計算，確保氣流能夠穿透樣品間隙，消除樣品遮擋導致的溫度死角；最后，控制系統采用抗積分飽和PID算法，根據箱內多點溫度反饋實時調整加熱與制冷輸出，動態補償溫度偏差。在空載工況下，箱內任意兩點之間的溫度差可控制在±1.5℃以內，優于標準要求的±2℃，為樣品測試提供可靠的溫場環境。

在快速溫變過程中，樣品自身的吸熱放熱特性會影響局部溫度分布，設備通過優化氣流組織與樣品架設計減少此類影響。樣品架采用網格狀結構，開孔率達60%以上，確保氣流能夠自由穿透；樣品擺放時要求各樣品之間預留不小于10mm的間隙，樣品與箱壁之間預留不小于50mm的空間，避免阻擋氣流循環；對于發熱量較大的樣品，可開啟輔助冷卻功能，通過調節制冷系統輸出抵消樣品發熱影響，維持箱內溫度穩定。通過這些措施，即使在滿載樣品的工況下，箱內溫度均勻度仍可控制在±2.5℃以內，滿足各類嚴苛測試標準的要求。

五、制冷系統與快速降溫技術

制冷系統是快速溫變試驗箱實現低溫環境與快速降溫的核心，其性能直接決定設備的溫變速率與溫度穩定性。設備采用二級壓縮復疊式制冷系統，配合高效換熱器與智能控制邏輯，實現0℃~-40℃的寬范圍制冷能力與1℃/min的平均降溫速率。

壓縮機作為制冷系統的“心臟”，選用全封閉低噪音轉子式壓縮機，具有效率高、可靠性好、振動小的特點。二級壓縮系統配置兩臺壓縮機，低壓級壓縮機負責預冷，高壓級壓縮機負責深度制冷，通過板式換熱器實現兩級系統間的熱量傳遞。這種復疊式設計突破了單級壓縮的制冷極限，可實現-40℃以下的低溫環境，同時提升制冷效率，降低能耗。壓縮機底部安裝減震裝置，配合吸音棉包裹，運行噪音可控制在65dB(A)以下，滿足實驗室噪音標準要求。壓縮機自帶過熱、過流、超壓多重保護，當系統出現異常時自動停機，保障設備安全運行。

蒸發器采用翅片管式換熱器結構，紫銅管外套鋁翅片，換熱面積充足，換熱效率高。蒸發器布置在空氣循環風道內，低溫制冷劑在管內蒸發吸熱，冷卻流經翅片的空氣，實現箱內降溫。蒸發器設計兼做除濕器，當箱內濕度超標時，通過調節蒸發溫度使空氣中的水蒸氣凝結析出，實現除濕功能。蒸發器表面經過親水膜處理，冷凝水易排出，避免結冰堵塞風道。在快速降溫階段，蒸發器通過電子膨脹閥調節制冷劑流量，最大化換熱效率，實現1℃/min的平均降溫速率；在恒溫階段，通過調節制冷劑流量維持蒸發溫度穩定，確保箱內溫度波動度≤0.5℃。

冷凝器采用風冷式翅片管式換熱器，布置在設備機械室背部，通過冷凝風機強制對流散熱。冷凝器翅片采用親水鋁箔制作，換熱效率高，抗腐蝕性能好。冷凝風機選用低噪音軸流風機，風量充足，確保制冷劑在冷凝器內充分散熱液化。冷凝器進風口設置防塵過濾網，防止灰塵堵塞翅片影響散熱效率，過濾網可拆卸清洗，維護簡便。在環境溫度≤28℃的條件下，冷凝器可確保制冷系統穩定運行；當環境溫度超過28℃時，建議開啟實驗室空調降溫，避免冷凝壓力過高導致壓縮機過載保護。

節流裝置采用膨脹閥與毛細管組合設計，根據制冷工況自動調節制冷劑流量。在二級壓縮復疊式系統中，高壓級節流采用熱力膨脹閥，根據蒸發器出口過熱度自動調節開度，確保蒸發器利用率最大化；低壓級節流采用毛細管，結構簡單可靠，適合低溫工況穩定運行。膨脹閥選用丹麥丹佛斯品牌產品，控制精度高，響應速度快，可適應快速溫變過程中的制冷劑流量劇烈變化需求。節流裝置的優化配置，確保制冷系統在不同溫區均能保持最佳工作效率，提升降溫速率與溫度穩定性。

板式熱交換器作為二級壓縮復疊式系統的關鍵部件，采用不銹鋼釬焊板式結構，換熱效率高，體積小巧。高溫級制冷劑的蒸發冷卻低溫級壓縮機的排氣，實現兩級系統間的熱量傳遞，同時起到氣液分離作用，確保低溫級壓縮機吸氣不帶液。板式換熱器內部流道經過優化設計，壓力損失小，換熱效率可達90%以上，顯著提升復疊式制冷系統的能效比。換熱器采用316L不銹鋼材質，耐高壓耐腐蝕，使用壽命長，適應R404a/R23混合制冷劑的特殊工況要求。

制冷劑選用R404a與R23的組合方案，符合環保要求，臭氧耗損潛能值（ODP）均為0。R404a作為高溫級制冷劑，熱力性能穩定，無毒不可燃，是目前商用制冷設備的主流選擇；R23作為低溫級制冷劑，沸點低至-82.1℃，可實現-80℃以下的深度制冷，滿足設備0℃~+150℃的寬溫域需求。兩種制冷劑均通過美國杜邦公司認證，純度高雜質少，確保制冷系統長期穩定運行。在設備報廢回收時，制冷劑需交由有資質的單位進行專業回收處理，避免直接排放污染環境。

制冷控制采用智能自適應算法，根據試驗條件自動調節制冷機運行工況，實現最佳節能效果。控制系統實時監測箱內溫度、蒸發器溫度、冷凝器溫度等參數，通過驅動電磁閥切換蒸發器制冷量，確保溫變速率與溫度穩定性。在降溫階段，系統全負荷運行，最大化制冷量實現快速降溫；在恒溫階段，系統部分負荷運行，通過調節制冷劑流量維持溫度穩定，降低能耗。壓縮機回氣冷卻回路設計，利用回氣制冷劑冷卻壓縮機電機，提升電機效率與使用壽命。通過這些智能控制措施，設備在滿足快速溫變需求的同時，能耗可降低15%~20%，符合綠色實驗室建設理念。

六、加熱加濕系統與溫濕度控制

加熱系統是快速溫變試驗箱實現高溫環境與快速升溫的核心，其響應速度與功率調節精度直接決定升溫速率與溫度穩定性。設備采用鎳鉻合金電熱絲式加熱器，配合SSR固態繼電器無觸點控制，實現12KW加熱功率的平滑調節，滿足3℃/min平均升溫速率的需求。

加熱器選用鎳鉻合金電熱絲作為發熱元件，外包不銹鋼護套，結構緊湊耐用。鎳鉻合金具有電阻率高、耐高溫、抗氧化、使用壽命長的特點，在150℃長期工作環境下性能穩定。加熱管呈環形分布在風道內，與氣流方向垂直，確保空氣流經時充分換熱。加熱功率總容量12KW，分為多組獨立控制，根據升溫速率需求自動投切，避免傳統接觸器控制帶來的溫度波動。加熱管表面負荷設計合理，避免局部過熱導致絕緣層老化，延長使用壽命。在快速升溫階段，加熱器全功率運行，實現3℃/min的平均升溫速率；在恒溫階段，通過SSR調節加熱功率占空比，維持溫度波動度≤0.5℃。

加熱控制采用無觸點等周期脈沖調寬方式，通過SSR固態繼電器實現加熱功率的無級調節。SSR采用光電隔離技術，輸入輸出完全隔離，抗干擾能力強，開關速度快，無觸點火花，使用壽命長達10萬小時以上。控制系統根據PID算法輸出PWM脈沖信號，調節SSR的導通時間占比，實現加熱功率從0%~100%的連續調節，避免傳統通斷控制導致的溫度波動。這種控制方式不僅提升溫度穩定性，還減少電網沖擊，延長加熱器使用壽命。加熱系統與制冷系統、循環風扇協同控制，通過BTC平衡調溫控制方式，實現箱內溫度的精準穩定，即使在復雜溫變程序中也能保持良好的控制精度。

加濕系統是實現濕熱試驗功能的核心，設備采用外置可拆卸鍋爐加濕方法，配合不銹鋼鎧裝加熱器與水位控制裝置，實現20%~98%RH的寬范圍濕度調節。加濕鍋爐采用不銹鋼材質制作，耐腐蝕耐高溫，內部設置防干燒裝置與沉淀物收集裝置，確保運行安全可靠。加濕加熱器同樣采用不銹鋼鎧裝結構，功率2.5KW，通過SSR無觸點控制調節加濕量，響應速度快，控制精度高。鍋爐底部設置排污口，可定期排出沉淀物，保持水質清潔。水位控制裝置采用高低溫雙水位電子液位開關，實時監測鍋爐水位，防止誤動作，確保加濕系統穩定運行。

水路系統為加濕系統提供穩定的水源供應，設備配置50L手提式補給水箱，位于箱體正面抽屜式結構，便于拆卸清洗與加水。水箱采用PE材質制作，無毒無味，符合食品衛生要求。水位指示清晰可見，高低水位報警功能確保水箱不會干燒或溢水。供水采用高效電磁擠壓水泵，可連續運轉5000小時以上，可靠性高。水泵從補給水箱抽水送入加濕鍋爐，通過電子液位開關控制進水電磁閥啟停，維持鍋爐水位穩定。水路系統設置缺水空焚超溫保護、超低水位保護、供水超時保護等多重安全裝置，確保設備安全運行。供水水質要求電阻率≥500Ω·m，建議使用純凈水或去離子水，避免水中雜質結垢堵塞管路或損壞加濕元件。

溫濕度測量采用高精度傳感器，溫度測量選用PT100白金熱電阻，精度高穩定性好，測溫范圍-200℃~+850℃，完全覆蓋設備工作溫區。濕度測量采用干濕球溫度計法，通過測量干球溫度與濕球溫度的差值計算相對濕度，方法成熟可靠，維護成本低。干濕球溫度計安裝于箱內回風口位置，實時反映箱內空氣狀態。傳感器信號經控制器處理后，參與PID控制運算，實現溫濕度的精準調節。控制系統具備傳感器校準功能，用戶可定期通過標準溫濕度計對比校準，確保測量精度符合標準要求。

溫濕度控制采用BTHC平衡調溫調濕控制方式，通過動態調節加熱、制冷、加濕、除濕的功率輸出，實現箱內溫濕度的穩定控制。在恒溫恒濕工況下，當溫度升高時，制冷系統自動增加輸出抵消熱負荷；當濕度升高時，除濕系統自動啟動降低濕度；反之亦然。這種平衡控制方式相比傳統的ON/OFF控制，溫度波動度≤0.5℃，相對濕度偏差±2.0%RH，控制精度顯著提升。在快速溫變過程中，控制系統根據程序設定自動調整各執行機構的輸出功率，確保溫變速率符合設定要求，同時維持濕度在允許范圍內。通過DCC智能冷量控制與DEC智能電氣控制技術，系統可自動適應不同負載條件下的溫濕度控制需求，提升控制穩定性與節能效果。

七、控制系統與程序化操作

控制系統是快速溫變恒溫恒濕試驗箱的“大腦”，負責數據采集、邏輯運算、執行機構控制、人機交互等功能。設備采用韓國三元TEMI880控制器，配備5英寸液晶觸摸屏，中英文菜單自由切換，支持程序方式與定值方式運行，滿足復雜試驗流程的控制需求。

控制器采用32位微處理器架構，運算速度快，存儲容量大，可靠性高。5英寸液晶觸摸屏顯示清晰，操作靈敏，界面友好。主界面實時顯示設定溫度、設定濕度、實際溫度、實際濕度、運行時間、程序段號等關鍵參數，同時以曲線形式動態展示溫濕度變化趨勢，直觀反映設備運行狀態。屏幕亮度可調，支持背光關閉功能，適應不同光照環境下的操作需求。控制器內置大容量存儲器，可保存設備設定值、采樣值及采樣時刻的時間，最大記錄時間達180天（當采樣周期為60S時），為試驗數據追溯提供保障。

運行方式支持程序方式與定值方式兩種模式，適應不同試驗場景需求。定值方式適用于簡單的恒溫恒濕試驗，用戶直接設定目標溫濕度，設備自動運行至穩定狀態，操作簡便快捷。程序方式適用于復雜的溫變循環試驗，支持最多10組程序，每組程序最多120段，每段可獨立設定溫濕度、持續時間、斜率等參數。程序支持無限循環運行，滿足長期可靠性試驗需求。程序編輯功能強大，支持段與段之間的溫濕度斜率控制，確保溫變速率符合設定要求。例如，可設置從25℃升溫至85℃的過程在20分鐘內完成，系統自動計算升溫速率并控制加熱器輸出，實現3℃/min的平均升溫速率。程序運行時支持跳轉、暫停、插入等操作，靈活應對試驗過程中的突發情況。

設定方式采用觸摸屏方式輸入，中英文菜單可自由選擇，操作直觀便捷。參數設定界面分類清晰，溫度、濕度、時間等參數通過數字鍵盤輸入，支持小數點與單位切換。程序編輯界面采用圖形化引導設計，用戶可直觀設置各段的溫濕度曲線，系統自動檢查參數合法性，避免錯誤設定。控制器具備權限管理功能，可設置操作員、工程師、管理員等多級密碼，防止非授權人員修改關鍵參數，保障設備運行安全。系統內置幫助文檔，對常用功能與操作步驟進行圖文說明，降低操作人員的學習成本。

輸入信號主要來自PT100白金熱電阻溫度傳感器與干濕球濕度傳感器，信號經放大濾波后送入控制器進行A/D轉換與數據處理。溫度分辨率達0.1℃，時間分辨率1min，濕度分辨率0.1%RH，滿足高精度測試需求。控制算法采用抗積分飽和PID控制，有效避免積分飽和導致的超調震蕩，提升系統穩定性。在溫濕度控制中，系統實時計算設定值與實際值的偏差，通過PID運算輸出控制信號，驅動SSR固態繼電器調節加熱、制冷、加濕的輸出功率。同時，系統具備BTC平衡調溫控制與BTHC平衡調溫調濕控制功能，通過動態平衡各執行機構的輸出，實現溫濕度的精準穩定控制。DEC智能電氣控制技術可根據負載變化自動調整控制參數，適應不同樣品與環境條件下的控制需求。

曲線記錄功能是控制器的特色功能之一，系統實時采集溫濕度數據，以曲線形式存儲在帶電池保護的RAM中，即使斷電數據也不會丟失。用戶可通過屏幕查看歷史曲線，分析試驗過程中的溫濕度變化趨勢。曲線支持縮放、平移、對比等操作，方便用戶評估試驗結果的合規性。數據導出功能支持通過USB接口將存儲的溫濕度數據導出為Excel格式，便于后續的數據分析與報告編制。最大記錄時間達180天（采樣周期60S），滿足長周期試驗的數據記錄需求。系統還支持實時時鐘功能，所有記錄數據均帶有時間戳，確保數據的可追溯性。

附屬功能豐富實用，提升設備的安全性與操作便利性。故障報警及原因、處理提示功能，當設備出現異常時，系統自動彈出報警畫面，顯示故障類型與處理建議，幫助操作人員快速排查問題。斷電保護功能，當外部電源中斷時，系統自動保存當前運行狀態，來電后可選擇繼續運行或重新開始，避免試驗數據丟失。上下限溫度保護功能，用戶可設定溫度的上下限閾值，當溫度超出閾值時系統自動停機報警，防止樣品損壞或設備安全事故。日歷定時功能，支持自動啟動及自動停止運行，用戶可預設試驗開始與結束時間，實現無人值守操作。自診斷功能，系統定期自檢關鍵部件的工作狀態，提前發現潛在故障隱患，提升設備可靠性。這些附屬功能的集成，使設備操作更安全、更便捷、更智能。

八、安全保護裝置與合規設計

安全保護裝置是快速溫變恒溫恒濕試驗箱可靠運行的重要保障，設備針對制冷系統、加濕系統、試驗箱本體及其他潛在風險，設計了多重安全保護措施，符合GB/T 5170系列標準要求，確保操作人員與樣品的安全。

制冷系統安全保護涵蓋壓縮機、冷凝器、蒸發器等關鍵部件，防止制冷系統異常導致設備損壞或安全事故。壓縮機過熱保護，通過埋設在壓縮機電機繞組內的溫度傳感器，實時監測電機溫度，當溫度超過設定閾值時自動停機，防止電機燒毀。壓縮機過流保護，通過電流互感器監測壓縮機運行電流，當電流超過額定值時自動切斷電源，避免壓縮機過載損壞。壓縮機超壓保護，通過高低壓壓力開關監測制冷系統壓力，當冷凝壓力過高或蒸發壓力過低時自動停機，防止系統爆裂或壓縮機液擊。冷凝風機過熱保護，監測冷凝風機電機溫度，當溫度過高時自動停機，避免風機燒毀。這些保護措施構成制冷系統的安全防線，確保制冷系統長期穩定運行。

加濕系統安全保護針對濕熱型設備，防止加濕系統故障導致干燒、漏水或電氣安全事故。加濕管干燒保護，通過安裝在加濕鍋爐內的溫度傳感器，實時監測水溫，當溫度超過設定閾值時自動切斷加熱電源，防止加熱管干燒損壞。水位異常保護，通過高低溫雙水位電子液位開關，實時監測加濕鍋爐水位，當水位過低時停止加熱防止干燒，當水位過高時停止進水防止溢水。供水超時保護，監測補水電磁閥的開啟時間，當補水時間超過設定值時自動關閉電磁閥并報警，防止補水系統故障導致漏水。這些保護措施確保加濕系統在復雜濕熱工況下的安全運行，避免因缺水干燒或溢水漏電引發安全事故。

試驗箱本體安全保護聚焦于箱內環境與運行部件，防止高溫、低溫、機械運動等對人體或樣品造成傷害。可調式超溫保護，用戶可設定箱內溫度的超溫閾值，當溫度超過設定值時自動切斷加熱電源并報警，防止樣品過熱損壞。空氣調節通道極限超溫保護，監測風道內的空氣溫度，當溫度超過極限值時自動停機，防止風道內元件損壞或引發火災。風機電機過熱保護，監測循環風機電機溫度，當溫度過高時自動停機，避免風機燒毀。這些保護措施確保試驗箱本體在各種工況下的運行安全，為樣品測試提供可靠的環境保障。

其他安全保護涵蓋電氣系統與操作安全，防止電氣故障或誤操作導致的安全事故。總電源相序和缺相保護，適用于三相電源供電的設備，當電源相序錯誤或缺相時自動切斷總電源，防止電機反轉或過載損壞。過載及短路保護，通過空氣開關、熱繼電器、保險絲等元件，對電氣回路進行過載與短路保護，防止電氣火災。箱體多次開門造成制冷系統故障報警保護，當短時間內多次開門導致箱內溫度波動過大時自動報警，提醒操作人員規范操作，避免制冷系統頻繁啟停損壞。這些保護措施構成設備的安全防護網，全方位保障操作人員、樣品與設備的安全。

設備設計符合多項國內外安全標準與測試規范，確保測試結果的合規性與國際互認性。測試方法符合GB/T 5170.2-2008溫度試驗設備與GB/T 5170.5-2008濕熱試驗設備標準要求，性能參數滿足GB/T 2423系列環境試驗標準要求，包括低溫試驗方法Ab、高溫試驗方法Bb、恒定濕熱試驗方法Cab、交變濕熱試驗方法Db等。同時符合GJB 150.3-1986高溫試驗、GJB 150.4-1986低溫試驗、GJB 150.9-1986濕熱試驗標準要求，滿足軍工產品的測試需求。這些標準的符合性設計，確保設備出具的測試報告具有權威性與公信力，可被國內外客戶與監管機構認可。

九、安裝條件與日常維護

合理的安裝條件與規范的日常維護是確保快速溫變恒溫恒濕試驗箱長期穩定運行的基礎，用戶需嚴格按照要求準備安裝場地并執行維護計劃，以延長設備使用壽命，保障測試精度。

安裝場地需滿足以下要求：地面平整，承重能力不低于500kg/m2，確保設備放置平穩不傾斜；通風良好，設備周圍無強烈振動源，避免振動影響設備精度與壽命；無強電磁場干擾，遠離大型電機、電焊機等設備，防止電磁干擾影響控制系統穩定性；無易燃、易爆、腐蝕性物質和粉塵，避免損壞設備部件或引發安全事故；預留足夠的操作與維護空間，設備背面距墻不小于60cm，左側距墻不小于60cm，右側距墻不小于120cm，正面操作空間不小于90cm，頂部距天花板不小于120cm，確保散熱良好與維護便捷。這些條件共同構成設備穩定運行的物理環境基礎。

環境條件需控制在合理范圍：環境溫度5℃~35℃，避免極端高溫或低溫影響設備性能；相對濕度≤85%，無凝露現象，防止電氣部件受潮損壞；氣壓86kPa~106kPa，適應不同地區的高海拔或低海拔環境。若實驗室環境溫度長期超過35℃，建議安裝空調降溫，確保制冷系統冷凝效果；若相對濕度長期超過85%，建議安裝除濕機，防止電氣部件銹蝕。良好的環境條件可減少設備故障率，延長使用壽命，提升測試精度。

供水條件（僅限濕熱型設備）需符合以下要求：流量≥200kg/h，壓力0.1MPa~0.25MPa，確保加濕系統供水充足穩定；水質符合GB 5749-1985生活飲用水衛生標準，建議使用純凈水或去離子水，電阻率≥500Ω·m，避免水中雜質結垢堵塞管路或損壞加濕元件；純水機備DN15內螺紋接頭，方便與供水管路連接。若使用自來水，需定期清洗補給水箱與加濕鍋爐，去除水垢與沉淀物，防止水路堵塞。良好的供水條件可確保加濕系統穩定運行，延長加濕元件使用壽命。

電源條件需嚴格符合設備要求：采用380V三相五線制供電，電壓波動范圍不超過額定電壓的±10%，頻率50Hz±2%；電源線纜截面積不小于6mm2，長度不超過5米，避免電壓降過大影響設備運行；配置獨立的NFB斷路器，額定電流不小于32A，作為設備的總電源開關與過載保護；接地線截面積不小于2.5mm2，接地電阻不大于4Ω，確保設備可靠接地，防止觸電與靜電干擾。電源穩定性直接影響設備運行安全與測試精度，建議配備穩壓電源，避免電網波動影響設備性能。

日常維護需按計劃執行，確保設備長期處于良好工作狀態。每日維護內容包括：檢查設備外觀有無異常，電源指示燈是否正常；清理箱門觀察窗，保持視野清晰；檢查補給水箱水位，及時補水；記錄設備運行參數，發現異常及時處理；測試結束后清理箱內樣品殘留，保持內箱清潔。每周維護內容包括：檢查空氣過濾器是否堵塞，及時清理或更換；檢查冷凝器翅片是否積塵，用壓縮空氣吹掃干凈；檢查加濕鍋爐水位與水質，必要時清洗排污；檢查各連接管路有無漏水漏氣現象；檢查門封條密封性能，如有損壞及時更換。每月維護內容包括：校準溫濕度傳感器，對比標準溫濕度計偏差，必要時調整校準系數；檢查加熱器、加濕器工作是否正常，有無異常聲響或過熱現象；檢查制冷系統運行壓力，確認高低壓是否正常；檢查循環風機、冷凝風機運轉是否平穩，有無異響；備份控制器內存儲的試驗數據，防止數據丟失。每季度維護內容包括：全面檢查電氣接線端子是否松動，及時緊固；檢查壓縮機吸排氣壓力與溫度，評估制冷系統性能；清洗加濕鍋爐與補水水箱，去除水垢與沉淀物；檢查保溫層有無損壞，如有缺失及時修補；對設備進行全面清潔，包括外箱體、控制面板、散熱口等。每年維護內容包括：委托專業機構對設備進行一次全面校準，出具校準證書；檢查壓縮機油位與油質，必要時補充或更換冷凍油；檢查制冷劑有無泄漏，必要時補充制冷劑；對電氣控制系統進行全面檢查，更換老化元件；對設備進行全面性能評估，制定下一年度維護計劃。通過嚴格執行日常維護計劃，可有效延長設備使用壽命，保障測試精度，減少故障停機時間。

十、試樣限制與操作規范

為確保快速溫變恒溫恒濕試驗箱的安全運行與測試準確性，需嚴格遵守試樣限制要求與操作規范，防止因違規操作導致設備損壞、樣品失效或安全事故。

試樣限制明確禁止以下幾類物質進行試驗或儲存：易燃、易爆、易揮發性物質，如汽油、酒精、丙酮等，這類物質在高溫環境下可能引發燃燒爆炸；腐蝕性物質，如強酸、強堿、鹽霧等，這類物質會腐蝕設備內箱體、傳感器與加熱元件；生物試樣，如細菌、病毒、活體動植物等，這類物質可能在溫濕度環境下繁殖擴散，污染設備與實驗室環境；強電磁發射源試樣，如大功率電機、高頻振蕩器等，這類物質會干擾設備控制系統，導致測試數據失真；放射性物質試樣，這類物質會危害操作人員健康，污染設備與環境；劇毒物質試樣，這類物質一旦泄漏會造成嚴重安全事故；試驗或儲存過程中可能產生易燃、爆炸、揮發、劇毒、腐蝕及放射性物質的試樣，這類物質在環境應力作用下可能發生化學反應，產生危險物質。違反試樣限制要求不僅會導致設備損壞，還可能引發嚴重安全事故，用戶需嚴格遵守。

操作規范需從試驗前、試驗中、試驗后三個階段嚴格執行。試驗前準備：檢查設備安裝環境是否符合要求，電源、水源連接是否正常；確認試樣符合限制要求，不屬于禁止試驗的物質；根據試樣特性選擇合適的樣品架與掛鉤，確保樣品放置穩固；預估試樣在試驗過程中的發熱量或吸熱量，必要時調整設備控制參數；設定試驗程序，包括溫濕度范圍、溫變速率、持續時間、循環次數等，確認參數設置正確；檢查安全保護裝置是否正常，如超溫保護、缺水保護等。試驗中監控：啟動試驗后，密切關注設備運行狀態，觀察溫濕度曲線是否正常；定期檢查試樣狀態，通過觀察窗查看有無異常現象；若發現設備報警，立即查看報警原因，按提示處理，無法解決時及時聯系專業維修人員；禁止在試驗過程中隨意打開箱門，確需開門時需暫停試驗，防止溫濕度劇烈波動影響測試結果；記錄試驗過程中的關鍵數據，包括溫濕度、時間、設備狀態等。試驗后處理：試驗結束后，先關閉加熱與加濕系統，待箱內溫度降至安全范圍后再打開箱門；取出試樣時需佩戴防護手套，避免高溫或低溫燙傷凍傷；清理箱內殘留物，保持內箱清潔；關閉設備總電源，整理試驗記錄與數據；若長期不使用設備，需排空加濕鍋爐內的積水，切斷電源，做好防塵防潮措施。規范的操作流程是保障試驗安全、準確、高效的基礎，操作人員需經過專業培訓，熟悉設備性能與操作要求后方可獨立上崗。
