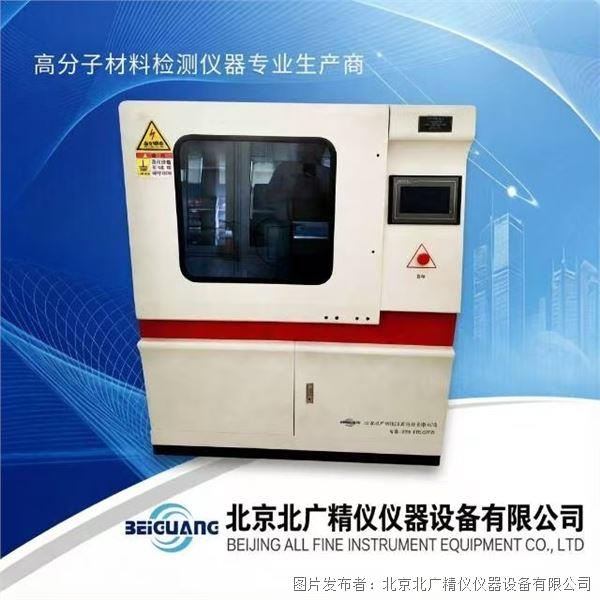

厚絕緣材料電氣強度測試關鍵技術：擊穿試驗儀量程選型邏輯與實戰應用解析

2026/6/16 8:58:17

電壓擊穿試驗作為評估固體電介質極限耐受能力的基石，其結果直接關系到電力設備、新能源汽車電池包、電子元器件及航空航天線纜的安全裕度。在實際工程應用中，試樣的厚度往往決定了擊穿電壓的幅值量級，進而決定了試驗儀器的量程配置。對于厚度大于1mm的絕緣材料，其擊穿機理、電場分布及測試過程中的邊緣效應與薄膜材料存在顯著差異。量程選擇不當，輕則導致測試數據失真、無法捕捉真實的擊穿點，重則引發設備過流跳閘、高壓變壓器擊穿乃至測試人員安全事故。本文立足于IEC 60243及GB/T 1408系列標準，從介電物理本質出發，系統性地拆解厚試樣測試中的量程選擇邏輯、容量匹配原則及特殊工況應對策略，旨在為質檢機構、科研院所及生產企業的測試工程師提供一套完整、嚴謹的選型與應用指南。

一、介電物理基礎：擊穿電壓與介電強度的非線性關聯

在深入討論量程選擇之前，必須厘清兩個核心概念的物理意義及其在厚試樣測試中的特殊性：介電強度（Electric Strength）與擊穿電壓（Breakdown Voltage）。

1. 介電強度：材料的固有屬性

介電強度，俗稱耐壓強，是指單位厚度絕緣材料在發生擊穿時所承受的最大電場強度，單位為kV/mm或MV/m。它是表征材料絕緣性能的固有參數，類似于金屬的抗拉強度。對于均質材料，在一定的厚度范圍內，介電強度理論上是一個常數。然而，隨著厚度增加，材料內部出現缺陷（如氣孔、雜質、分層）的概率呈指數級上升，導致實際測得的介電強度往往隨厚度增加而略有下降，這一現象稱為“體積效應”。

2. 擊穿電壓：測試條件下的綜合表現

擊穿電壓是指試樣在特定電極系統、特定媒質（如空氣、變壓器油）和特定升壓速率下發生擊穿瞬間的電壓值，單位為kV。它不僅是材料屬性的體現，更是測試系統綜合狀態的反映。

3. 核心換算公式與厚度效應

兩者之間的基本換算關系為：

Vbreakdown=Estrength×d

其中，Vbreakdown為擊穿電壓，Estrength為介電強度，d為試樣厚度。

對于厚度大于1mm的試樣，該公式的應用需要特別注意。例如，某聚酰亞胺薄膜（25μm厚）的介電強度可達200 kV/mm，但將其制成3mm厚的板材，其介電強度可能降至30-40 kV/mm。假設我們測試一塊厚度為5mm的環氧玻璃布層壓板，標稱介電強度為24 kV/mm，其預期擊穿電壓將達到120 kV。這與常規0.1mm薄膜僅需2-3 kV的測試環境截然不同。因此，厚試樣的量程選擇，本質上是對高能量釋放過程的包容與控制。

二、量程選型的標準作業程序（SOP）

為了確保測試的準確性與設備的安全運行，針對厚絕緣材料的量程選擇應遵循以下嚴謹步驟：

步驟1：基于厚度與標稱值的預期電壓計算

選型的第一步是獲取兩個關鍵參數：實測厚度與標稱介電強度。

厚度測量：對于厚試樣（>1mm），必須使用精度不低于0.01mm的千分尺進行測量。測量點應不少于三點（中心及邊緣），取算術平均值。務必注意，厚度的微小誤差會被高場強放大，例如厚度測量值偏小1%，計算出的介電強度就會偏大1%，可能導致量程選低。
參數獲取：查閱材料數據手冊（Datasheet）或根據相關標準（如GB/T 1408.1）推薦的參考值，確定材料的標稱介電強度。

計算實例：

現有一塊酚醛樹脂層壓板，實測平均厚度為4.0mm，供應商提供的介電強度典型值為18 kV/mm。

預期擊穿電壓 V=18kV/mm×4.0mm=72kV。

步驟2：引入安全裕度與閃絡因子

計算出預期擊穿電壓后，絕不能以此作為量程上限。必須引入“安全裕度”以應對以下不確定性：

材料離散性：同一批次材料的絕緣性能存在波動，部分試樣強度可能高于標稱值。
邊緣效應與沿面閃絡：厚試樣在空氣中進行耐壓測試時，電場線容易在試樣邊緣集中，導致沿表面放電（閃絡），而非內部擊穿。閃絡電壓通常低于擊穿電壓，但若量程余量不足，閃絡產生的高壓脈沖可能損壞儀器采樣電路。
升壓速率影響：升壓速度越快，測得的擊穿電壓越高。

余量設定規則：

常規建議預留 20%~30% 的余量，或至少 15kV~25kV 的絕對余量。
沿用上例：72kV+20kV(余量)=92kV。
選型結論：應選擇量程上限為 100kV 的試驗儀。若選擇50kV或75kV量程，極大概率會在升壓中途出現超量程保護，甚至擊穿變壓器。

步驟3：容量（功率）匹配——被忽視的關鍵指標

很多工程師只關注電壓量程（kV），忽略了設備容量（kVA）。電壓是“勢能”，容量才是“動能”。對于厚絕緣材料，尤其是高損耗材料，容量匹配至關重要。

擊穿瞬態特性：擊穿瞬間，試樣電阻急劇下降至接近零，相當于短路。此時設備需要瞬間輸出大電流以維持電壓不過沖（取決于保護設置）。
計算公式：
```
S(kVA)=Vmax(kV)×Imax(A)
```
式中，S為視在功率，Vmax為最高輸出電壓，Imax為最大輸出電流（通常為過流保護設定值）。

場景分析：

若測試標準要求短路電流不小于100mA，且你選擇了100kV的量程，那么設備容量至少需要 100kV×0.1A=10kVA。如果僅配置了1kVA的小容量高壓變壓器，在擊穿瞬間電壓會瞬間跌落，導致電弧無法熄滅，甚至燒毀變壓器。因此，厚試樣+高電壓+大電流=大容量，三者缺一不可。

三、特殊測試場景下的量程修正策略

不同的測試標準、電極配置和環境媒質會對量程選擇產生顯著影響，需具體問題具體分析。

1. 超厚試樣的標準化處理與量程權衡

根據GB/T 1408.1-2006《絕緣材料電氣強度試驗方法第1部分：工頻下試驗》的推薦，為了獲得可比性數據，標準試樣厚度通常不超過3mm。

矛盾點：實際工程中常遇到十幾毫米甚至幾十毫米的絕緣構件。
策略：除非標準強制要求全厚度測試，否則建議將超厚試樣進行機械加工（銑削或研磨），使其厚度減薄至1mm~3mm范圍內。
理由：
- 經濟性：測試100kV以上的設備造價昂貴，維護成本高。
- 安全性：超高電壓下，空氣中的電暈放電嚴重，對實驗室屏蔽環境要求極高。
- 準確性：厚度越厚，散熱越困難，焦耳熱積累可能導致熱擊穿，掩蓋了電擊穿的本質。
- 例外：對于無法切割的大型部件（如絕緣拉桿），必須進行全厚度測試時，需選用150kV甚至200kV以上的專用試驗設備，并配置完善的局部放電檢測系統。

2. 直流與交流（工頻/高頻）測試的量程差異

工頻交流（AC 50/60Hz）：這是最常見的測試模式。由于交變電場下介質損耗較大，且擊穿往往發生在電壓峰值，對設備容量要求最高。前述選型邏輯主要適用于此。
直流（DC）：直流擊穿電壓通常高于交流擊穿電壓（約1.4倍關系）。在選擇直流量程時，同樣需預留余量。值得注意的是，直流耐壓后試樣會積累電荷，放電過程需格外小心，量程選擇需配合有效的放電回路。
雷電沖擊/操作沖擊：此類測試模擬瞬時過電壓。由于作用時間極短（微秒級），擊穿電壓值通常很高。此時量程選擇主要看峰值電壓，且對儀器的響應速度和波形捕捉能力要求極高，普通的工頻耐壓儀無法勝任，需選用專門的沖擊電壓發生器。

3. 浸油測試與沿面閃絡抑制

當厚試樣在空氣中測試時，極易發生沿面閃絡，導致無法測得真正的擊穿電壓。

解決方案：將試樣浸入變壓器油（絕緣油）中進行測試。
量程調整：油的絕緣強度遠高于空氣，能有效抑制表面閃絡，迫使擊穿發生在試樣內部。這種情況下，電壓量程無需下調，反而可能需要更高的上限，因為消除了閃絡的限制，試樣本體的真實擊穿電壓得以顯現。
注意事項：需確保油的擊穿電壓符合標準要求（通常>40kV/2.5mm），且電極系統需完全浸沒，避免氣泡附著引起局部放電。

四、設備驗證與測試過程控制

選型完成后，在正式開展大批量試驗前，必須進行嚴格的設備驗證與過程控制，以確保量程設置的合理性。

1. 階梯升壓法預判

不建議首次測試即對未知試樣直接采用連續升壓（Rapid Rise）模式。應采用階梯升壓法：

設定起始電壓為預期擊穿電壓的30%-40%。
按標準規定的梯度（如每秒1kV或2kV）升壓。
密切觀察電壓表和電流表的讀數。如果電壓尚未達到預期值，電流表指針已開始大幅擺動或電壓表指針出現明顯回落，說明試樣可能存在局部缺陷或設備容量不足，需暫停檢查。

2. 過流保護（Trip Current）的合理整定

厚試樣通常伴隨較大的幾何電容（C=εrε0A/d）和可能的漏導電流。

誤區：為了防止擊穿誤判，將過流保護值設得過高（如500mA）。
后果：一旦發生擊穿，巨大的能量釋放會炸裂試樣，甚至損壞儀器高壓輸出級。
正解：根據試樣的預估電容電流和漏導電流設定保護值。通常，對于厚絕緣材料，設置在5mA~50mA之間較為合適。既能容忍正常的充電電流，又能在擊穿發生時迅速切斷電源（通常在毫秒級）。

3. 升壓速率的選擇

GB/T 1408規定了快速升壓、20秒逐級升壓、60秒逐級升壓等方法。

對于厚試樣，建議優先采用慢速升壓（如20秒或60秒逐級升壓）。
原因：厚試樣內部極化過程較慢，且熱傳導效率低。快速升壓容易導致介損發熱，誘發熱擊穿，使測得的擊穿電壓偏低。慢速升壓更接近實際運行工況，數據重現性更好。

五、常見故障診斷與安全規范

在高電壓測試中，安全永遠是第一位的。了解量程相關的故障現象有助于快速排查隱患。

1. 故障現象辨析

現象一：未到預期電壓，設備自動跳閘。
- 原因：量程選擇過小；過流保護設置過低；試樣表面臟污導致泄漏電流過大；電極距離太近。
現象二：電壓升不上去，指針搖擺不定。
- 原因：設備容量不足（KVA不夠）；試樣內部存在貫穿性氣孔，發生局部放電；高壓回路接觸不良。
現象三：擊穿后試樣燒蝕嚴重。
- 原因：過流保護失效或設置過大；串聯限流電阻損壞；設備容量過大且無能量吸收回路。

2. 高壓安全操作規程

接地：高壓測試系統必須配備獨立的、低阻抗的保護接地（PE）線，截面積不小于2.5mm2。
聯鎖：試驗區域必須設置安全圍欄和門機聯鎖裝置。當艙門打開時，高壓必須自動切斷并接地。
放電：測試完畢后，即使儀器已斷電，試樣及高壓電容器上仍可能殘留大量電荷。必須使用帶電阻的放電棒（先通過電阻放電，再直接接地）進行充分放電，時間不少于5秒/kV。
監護：高壓試驗必須有兩人以上在場，一人操作，一人監護。

六、數據分析與結果判定

量程選擇的最終目的是為了獲取準確的介電強度數據。

數據有效性：如果一組五個試樣中，有個別數據偏離平均值超過15%，應檢查是否因量程設置不當（如升壓過快導致熱擊穿）或試樣制備缺陷引起。
結果計算：剔除無效數據后，計算剩余數據的算術平均值作為該試樣的介電強度。同時記錄最小值，以滿足某些嚴苛標準（如軌道交通、核電）的要求。
報告撰寫：報告中必須明確標注使用的儀器型號、量程范圍、升壓速率、電極尺寸、媒質類型及溫度濕度。這些信息是數據可追溯性的關鍵。

七、技術展望與標準演進

隨著新材料技術的發展，如納米復合電介質、超導帶材絕緣層的應用，傳統的電壓擊穿測試方法面臨挑戰。

局部放電起始電壓（PDIV）測試：越來越多的標準開始要求在擊穿試驗前先進行局部放電測試。這要求試驗儀具備皮庫（pC）級的微弱信號檢測能力，量程選擇也從單純的“高壓”向“高靈敏”轉變。
高頻耐壓測試：針對新能源汽車驅動電機、無線充電設備等高頻應用場景，絕緣材料需在kHz級頻率下工作。高頻下的介質損耗急劇增加，擊穿機理發生變化。傳統的工頻試驗儀不再適用，需選用高頻高壓電源，且量程選擇需重點考慮電源的散熱能力和波形失真度。

總結

針對厚度大于1mm的絕緣材料進行電壓擊穿試驗時，量程選擇絕非簡單的“電壓夠用就行”。它是一個涉及電壓上限（Voltage Range）、設備容量（Power Capacity）、升壓速率（Ramping Rate）及過流保護（Over-current Protection）的系統工程。核心邏輯在于：基于厚度與介電強度計算預期電壓，疊加足夠的工程余量，并根據測試標準匹配相應的短路電流容量。 同時，需警惕沿面閃絡對測試結果的干擾，合理利用浸油測試和慢速升壓手段。只有嚴謹地遵循選型邏輯，輔以規范的測試操作，才能獲得真實、可靠、具有可比性的絕緣性能數據，為電氣產品的絕緣設計提供堅實的數據支撐。
