本文檔將指導您如何配置使用CRIMSON OPC UA 客戶端驅動程序讀取WINCC SCADA的實時數據。

大部分正常應用是WINCC SCADA裝在服務器上做為OPC UA Client把數據從OPC UA 服務器采集到服務器上，隨著數據服務器的分工越來越細，工廠數據采集不僅是從OPC UA服務器，比如機器人或PLC等OPC UA服務器設備上采集， 當做數據采集時，從PLC或DCS等設備采集設備有網絡風險、變量統計等困難時，此時現場已經有運行的SCADA服務器時，且SCADA也具有OPC UA服務器的驅動，對比從PLC或DCS等控制器采集數據，直接從OPC UA服務器中采集數據會相對簡單很多，且數據可讀性也非常的高。從而數據服務器只充當數據的存儲和分發。

本例采用Crimson平臺下的DA數據采集平臺，DA產品不僅可以作為OPC UA的Client采集WINCC SCADA的OPC UA Server數據，同時把所有采集到的數據上發給SQL數據服務器，且具有斷電續傳的功能，確保數據的連續性。以下是此應用的簡單網絡拓撲圖：

1、適用產品：

CRIMSON3.1、3.2軟件支持的所有硬件產品，如CR 系列 HMI / DA 系列的DA10、DA30、DA50和DA70以及 Graphite 系統的控制器和 HMI。

本文檔應配合上篇文檔《實現兩臺Redlion設備通過OPC UA進行通信》一起使用，其中Crimson中OPC UA客戶端的配置和操作請參考上述文檔，此文檔在后面關于客戶端的配置就不在贅述。

2、TIA WINCC 通信配置

西門子 TIA WINCC SCADA -- 版本 15.1

在 TIA Portal V15.1 中導航至新項目部分

單擊"項目視圖"

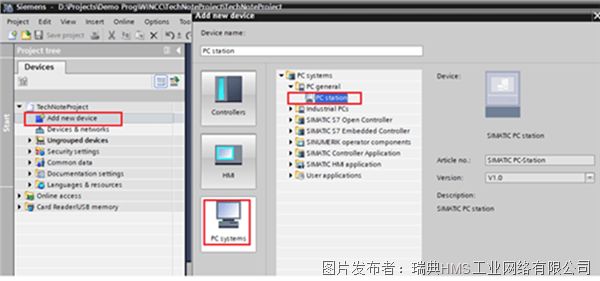

從項目樹中單擊"添加新設備"，如下圖：

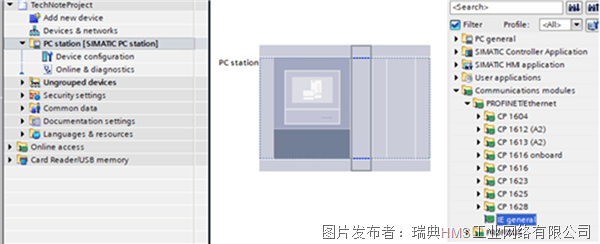

選擇 PC 系統 >> PC 站，然后單擊"確定"，選擇 IE 通用，用于 PC 站的網絡驅動器，如下圖：

單擊"添加新子網"以添加主機網絡驅動器，如下圖：

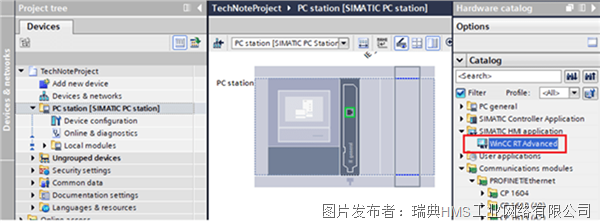

在 IP 協議中更新本地主機 PC 的 IP 地址和子網掩碼，為 SCADA 選擇 WinCC RT Advanced，如下圖：

向 HMI_RT_1 添加新畫面，如下圖：

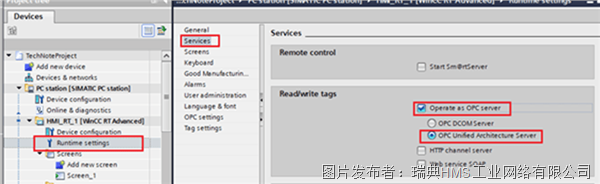

單擊"運行系統設置 - 服務"，勾選"啟用作為 OPC 服務器運行"和"OPC Unified Architecture 服務器"，如下圖：

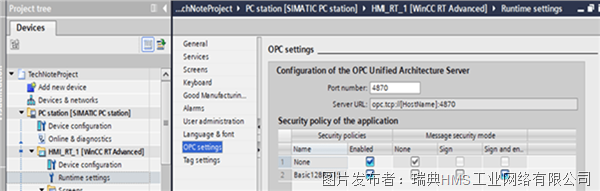

確保 OPC 設置中的端口號、服務器 URL 和應用程序的安全策略如下所示：

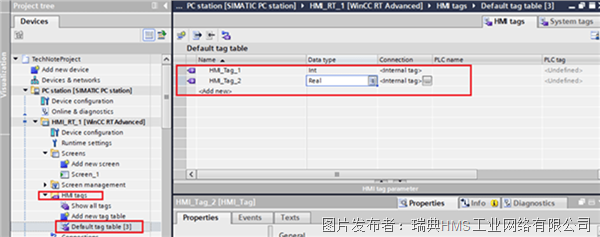

根據需要創建內部標簽以發布給 OPC UA 服務器，如下圖：

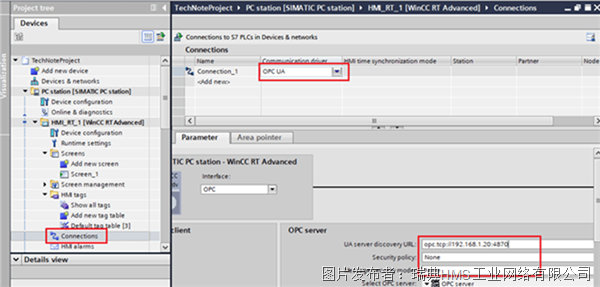

創建"添加新連接"并選擇通信驅動器 OPC UA，如下圖：

在 OPC 服務器下的 UA 服務器發現 URL 中填寫："opc.tcp://[客戶端設備IP地址(紅獅設備)]:4870 (端口號)"

安全策略：無 且 消息安全模式：無。

從 TIA Portal 中單擊"保存項目"。

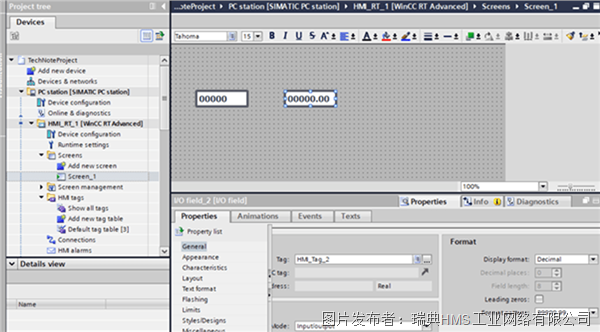

在畫面中分配元素用于監視數據。

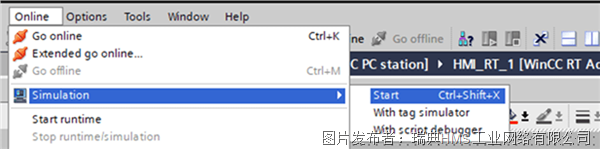

單擊"保存項目"，然后從"編輯"菜單中單擊"編譯"或按 Ctrl + B 鍵編譯項目，從"在線"菜單中單擊"啟動仿真/啟動運行系統"。（注意：在 Crimson 配置或 Crimson 數據庫修改期間，保持 TIA WINCC 仿真運行）。

單擊"停止運行系統/仿真"，停止 SCADA 系統。

3、打開 Crimson 配置軟件

配置與硬件相一致的硬件組態后

導航至"通信"部分。

單擊"網絡" (Crimson 3.x)

根據應用需求配置以太網端口

單擊"網絡"（或"以太網"）下第一個可用的"協議"

在"驅動器選擇"部分單擊"選擇"按鈕

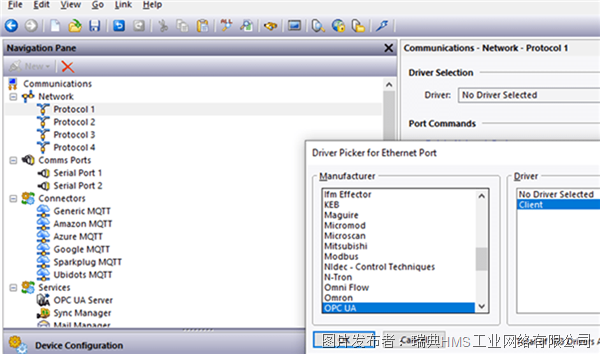

在"制造商"下，選擇 OPC UA

在"驅動器"下，選擇"客戶端"，如下圖所示:

點擊OK

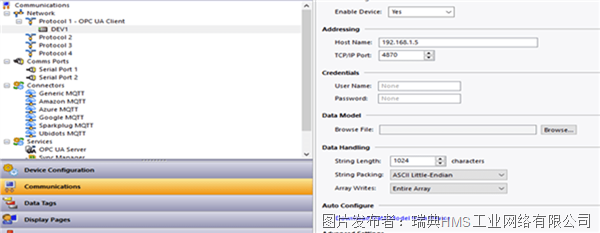

單擊協議下方的設備，即 DEV1，如下圖所示。

主機名稱：輸入 WINCC SCADA 站 PC 的 IP 地址

TCP/IP 端口：OPC UA 服務器端口號 (默認: 4870)

在"自動配置"下，單擊"從設備下載數據模型"，如下圖所示。更多詳細信息，請參閱我們的技術說明《使用 OPC UA》。

4、下載OPC UA數據模型

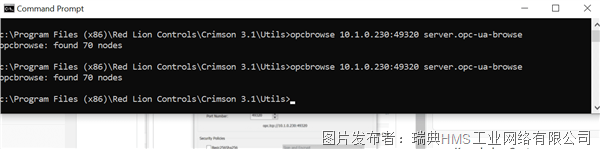

方法1：如下所示，使用 CMD 中的瀏覽工具或從設備下載數據模型。

方法2：可以打開Crimson軟件，當硬件與WINCC SCADA所安裝的服務器上為同一網段時，可以按如下操作下載數據模型，以下操作下載數據模型也可以參考上篇文檔《實現兩臺Redlion設備通過OPC UA進行通信》中Crimson OPC UA客戶端部分的設置，如下圖：

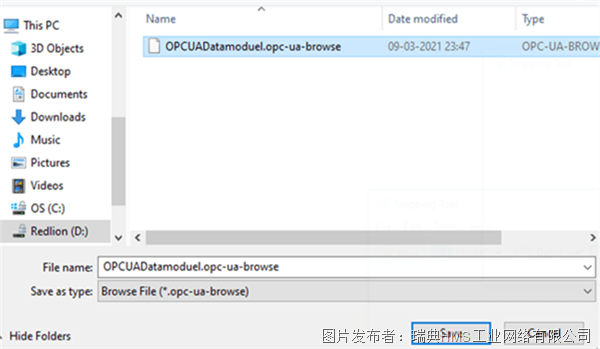

選擇 OPCUA Datamodule.opc-ua-browse 文件，然后單擊"保存"。

更新后發現的 OPC UA 節點將會出現。

單擊"確定"。

5、創建變量

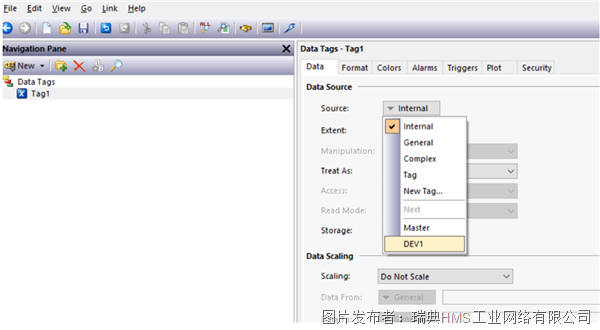

進入 Crimson 數據庫的 數據標簽 (Data Tags) ，創建新的變量，從數據源中找到OPC UA服務器的設備名稱，如下圖：

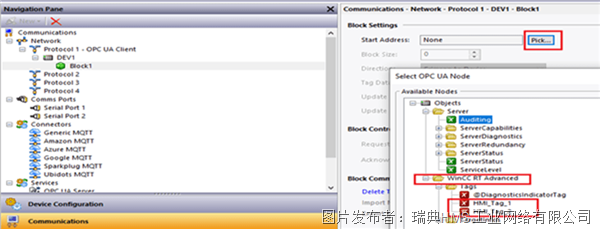

找到OPC UA服務器后， 映射 (Map) 到剛才導入的OPC UA 服務器標簽上，如下圖所示：

6、完成與驗證

完成所有必要標簽的創建和映射后，再次將最終的數據庫(Crimson配置程序)下載到 相應的Crimson硬件設備中（通過 Link -> Update 或 Send 操作）。

此時實現Crimson OPC UA Client成功讀取和寫入 WINCC SCADA的OPC UA Server的數據過程。

Crimson平臺下的數據采集產品支持標準的協議300+多種，同時支持串口自定義協議和以太網協議，協議之間根據數據傳輸原則，可以自由映射。硬件支持數據本體存儲且與SQL無縫通信，把采集和處理后的數據按定制轉發策略發送到SQL數據服務器。
