1 工業網絡運維困境：當設備數量超過 “人腦負荷”

想象一個場景：某汽車總裝車間里，數百臺交換機、路由器構成復雜的網絡矩陣，突然某條生產線的數據傳輸中斷。傳統運維人員需要手持筆記本，逐臺登錄設備檢查 IP 配置、固件版本、端口流量，可能耗費數小時才能定位故障。

這并非虛構，而是許多制造業工廠的日常寫照。工業網絡設備數量的爆發式增長，正讓傳統 “人工排查 + 紙質記錄” 的運維模式瀕臨崩潰：

設備識別難：MAC 地址與 IP 地址的混亂對應，如同在電話簿里找一個沒有姓名的號碼。

故障定位慢：端口丟包、固件沖突等問題缺乏直觀預警，往往等到業務中斷才被發現。

批量操作煩：升級 100 臺設備固件需要重復點擊數百次鼠標，稍有疏忽就可能引發兼容性事故。

而 N-View? 2 軟件的出現，恰似為工業網絡裝上了 “智能大腦”—— 它通過可視化拓撲、自動化管理和實時數據監控，將復雜的網絡運維轉化為 “點擊式操作”。從制造業產線到能源變電站，從交通樞紐到智慧礦山，這套由 N-Tron開發的工具正在重構工業網絡的管理邏輯。

2 核心能力解析：讓網絡設備 “可視化、可預測、可調度”

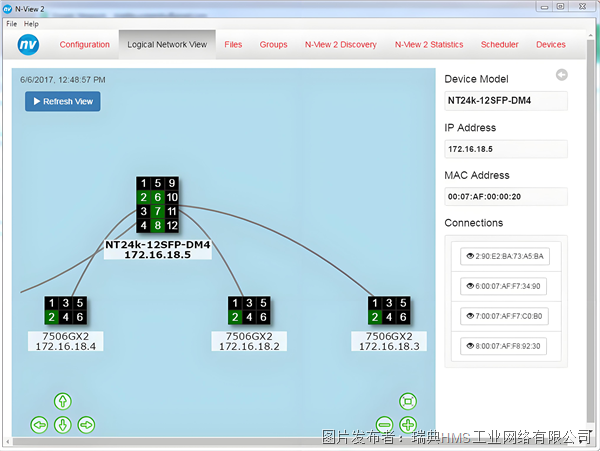

邏輯拓撲可視化：畫出網絡的“神經圖譜”

N-View? 2 最直觀的價值，在于將抽象的網絡連接轉化為圖形化拓撲。當軟件接入網絡后，會自動通過 SNMP v1/v2 協議掃描支持的 N-Tron 系列設備（包括 200/300/400 系列帶 - N 后綴、500 系列 - N/-A 后綴、700/900 系列、NT24k 等數十種型號），并生成實時更新的邏輯視圖。

動態連接展示：綠色端口代表活躍數據傳輸，紅色標記表示鏈路中斷，而 N-Ring?環網中的阻塞端口會以灰色顯示，一目了然；

設備詳情鉆取：點擊任意設備圖標，右側面板立即顯示 MAC 地址、IP、固件版本，甚至能穿透查看其下聯的所有設備，如同 “網絡族譜”；

拓撲刷新機制：點擊 “Refresh View” 按鈕后，軟件會重新計算網絡結構，即使設備 IP 變動或新增節點，也能快速更新布局。

某電子代工廠曾用此功能解決 “跨車間網絡擁堵” 問題：通過拓撲圖發現，老化的 708TX 交換機仍承擔主干鏈路傳輸，更換為 NT24k 后，整體帶寬利用率從 85% 降至 30%。

實時監控與診斷：給設備做“24小時體檢”

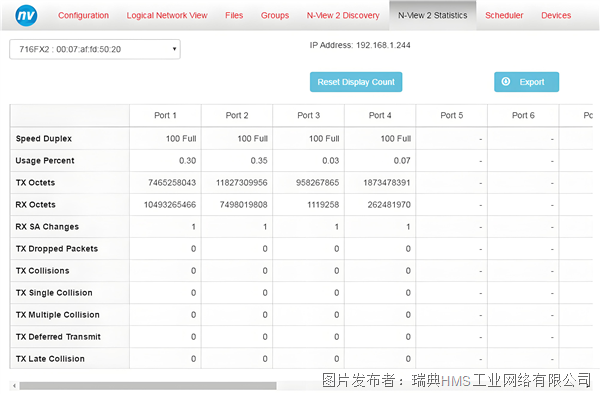

在 N-View? 2 的 Statistics 頁面，每個端口都成為 “可量化的健康指標”：

基礎指標監控：實時顯示端口速率（Speed）、利用率（Usage Percent）、發送 / 接收字節數（TX/RX Octets），當某端口利用率突然超過 80%，立即觸發潛在擁堵預警。

錯誤碼分析：“RX FCS Errors” （幀校驗錯誤）提示硬件故障， “TX Collisions” （碰撞次數）增多可能意味著網線過長，這些數據讓故障排查從 “大海撈針” 變為 “按圖索驥” 。

N-Ring?狀態追蹤：若環網出現 “Half Broken” （半斷開），軟件會明確標注是 “低端口未接收” 還是 “高端口未接收” ，幫助運維人員快速定位斷點。

某變電站案例中，運維人員通過監控發現 7900 系列交換機的 “RX Symbol Error”（符號錯誤）持續升高，最終定位為光纖接口污染，避免了因信號衰減導致的跳閘事故。

批量管理與調度：從“手工單件”到“智能流水線”

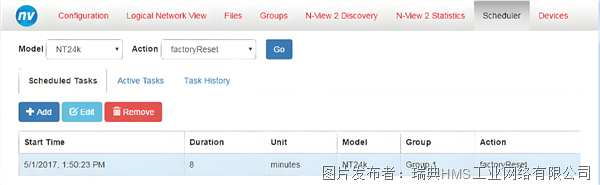

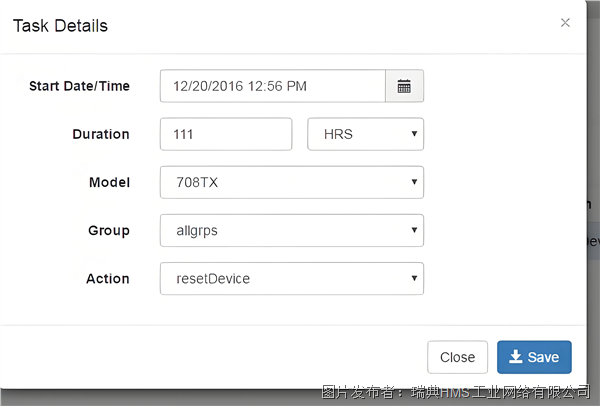

N-View? 2 的 Scheduler 頁面堪稱工業網絡的 “智能調度員” ：

固件升級自動化：支持同時為多組設備（如 “廠區 A 所有 7000 系列”）安排升級任務，可設置 “今晚 23 點開始，超時 30 分鐘自動終止”，避免人工熬夜操作。

設備重置批處理：一鍵將多臺設備恢復出廠設置，配合 “軟復位” 任務，確保配置生效。

任務歷史追溯：所有操作記錄自動保存，包括成功 / 失敗設備列表，方便事后審計。

某物流園區使用此功能后，將季度性固件升級的耗時從48小時縮短至6小時，且零人為失誤。

3 落地場景：從車間到云端的全場景適配

制造業：讓產線網絡“零停機”

在 3C 產品生產線，N-View? 2 的 “Groups 分組” 功能將貼片機、AOI 檢測設備對應的交換機歸為一組，當某組設備丟包率連續 3 分鐘超過 5% 時，軟件自動發送告警至運維人員手機。某 PCB 廠借此提前發現因焊渣掉落導致的交換機端口接觸不良，避免了產線停擺造成的20萬元/小時損失。

以某攪拌股份有限公司為例，其自動化立體倉庫車間在運行過程中，依托工業 PON 技術實現數據的精準、高效傳輸。但在網絡管理方面，傳統方式面臨諸多挑戰。引入 N-View? 2 后，對車間內負責數據傳輸的交換機等設備進行實時監控與管理。通過拓撲可視化，清晰呈現設備連接關系，一旦某條傳輸鏈路出現問題，能迅速定位故

障節點。例如，有一次車間某區域數據傳輸變慢，通過 N-View? 2 發現是一臺交換機端口出現異常，及時更換端口后，數據傳輸恢復正常，保障了倉庫高速流暢運轉，避免了因網絡問題導致的生產停滯。

能源行業：環網冗余的“智能守護者”

在風力發電場，N-Ring?環網是保障通信的關鍵。N-View? 2 實時監控環網狀態，若某臺 NT5000 交換機檢測到 “Ring Broken” （環網斷開），會立即在拓撲圖中高亮顯示斷點，并觸發備用鏈路切換，整個過程無需人工干預。某風電場曾因此功能在雷雨天氣中快速恢復通信，減少發電量損失約 1.2 萬度/小時。

某鋼鐵公司在能源管理方面，利用智慧能源管控系統對水、電、風、氣等進行一體化管理。N-View? 2 在其中發揮了重要作用，對能源數據采集與監控層涉及的各類設備網絡連接進行管理。通過實時監控設備端口狀態，確保數據穩定采集與傳輸。如在監控變電所系統設備網絡時，提前發現了因網絡波動導致的數據傳輸不穩定問題，及時進行網絡優化，保障了能源數據準確采集與上傳，為能源精細化管理及后續的能源平衡調度提供了可靠的數據基礎，助力企業節約能源外購成本。

交通樞紐：高密度設備的“秩序管理者”

機場圍界的監控系統包含數百臺 7506GX2 交換機，傳統巡檢需要逐臺登錄。N-View? 2 的 “Discovery 發現” 功能可一次性掃描所有設備，并用不同顏色標注在線 / 離線狀態，配合 “Export CSV” 導出功能，運維人員可批量生成設備健康報表，將每月巡檢時間從 16 小時壓縮至 2 小時。

在某大型機場，其龐大的運營網絡涉及眾多設備。N-View? 2 對用于行李運輸監控等系統的網絡設備進行管理。通過分組管理功能，將不同區域、不同功能的設備劃分開來，方便集中監控與維護。一次，在對行李運輸監控系統的網絡設備進行監控時，發現部分交換機固件版本過低，可能存在安全風險。利用 N-View? 2 的批量管理功能，迅速對這些設備進行固件升級，機場行李運輸監控系統的穩定性因此提升了 40%，信息傳輸準確率保持在 99.99% 以上，旅客平均等待行李時間縮短了 15 分鐘，極大提升了出行體驗。

4 快速上手：3 步開啟智能運維之旅

安裝與環境準備

系統要求：Windows 7及以上64位系統，8GB內存，350MB 空閑硬盤空間，推薦使用Core i5及以上處理器。

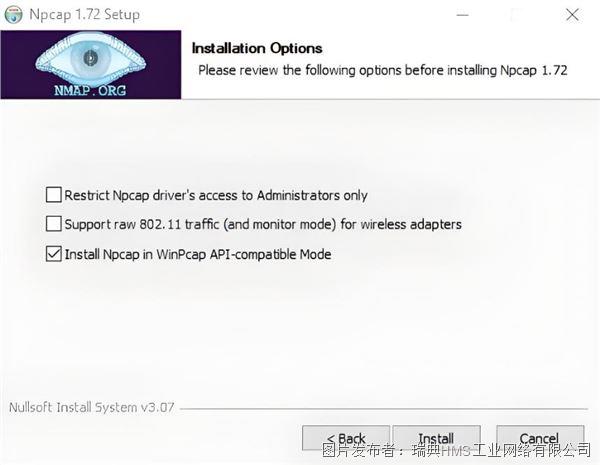

關鍵步驟：安裝時需注意勾選“Install Npcap in WinPcap API-compatible Mode”, 確保網絡抓包功能正常。

基礎配置與設備查找

在 Configuration 頁面選擇與設備同網段的網卡（如192.168.1.0/24），設置SNMP讀寫社區字符串（默認“private”）。

點擊“Refresh View”開始掃描，首次查找可能需要 2-3 分鐘，期間網絡流量可能短暫增加。

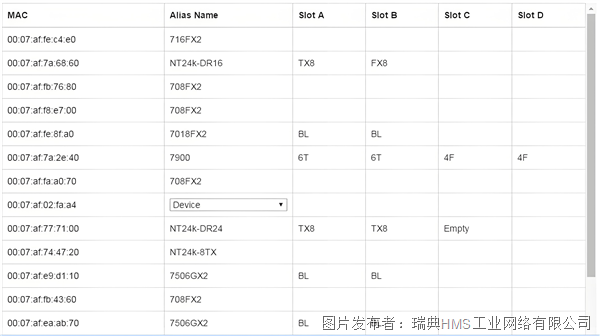

掃描完成后，所有在線設備會顯示在 Discovery 頁面，可手動為設備添加Alias（如“車間B- 交換機”）方便識別。

進階操作：從監控到自動化

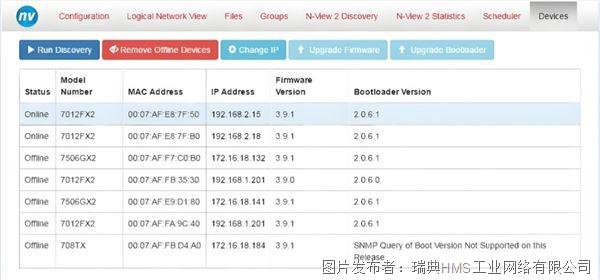

固件升級：在Files頁面上傳對應型號的固件文件，然后在Devices頁面選擇設備，點擊“Upgrade Firmware” 即可。

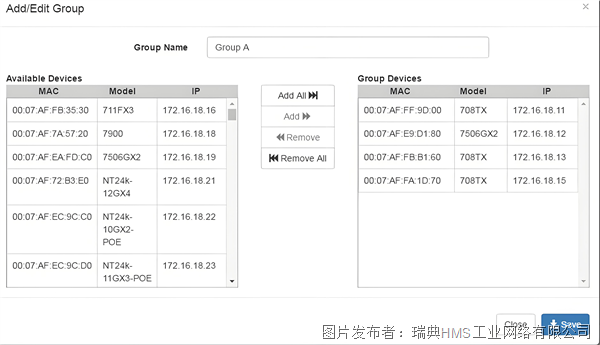

分組管理：在 Groups 頁面創建 “產線 A 設備組”，后續所有操作（如升級、重置）可針對該組批量執行。

任務調度：在 Scheduler 頁面設置 “每周五凌晨 1 點自動重置備用交換機”，確保設備長期穩定運行。

5 避坑指南：這些細節決定運維效率

兼容性注意：7014 和 9000 系列設備不支持 Discovery 功能，需手動添加；SNMP 必須啟用 v1 或 v2，v3 暫不支持。

TFTP 沖突：若電腦運行其他 TFTP 服務（如舊版工具），N-View? 2 的固件傳輸功能會被禁用，需先關閉其他服務。

數據備份：升級軟件前，建議復制 “C:\Program Files\NView 2\stores” 目錄，避免配置丟失。

6 結語：工業網絡運維的“降維打擊”工具

從愛迪生發明電燈到特斯拉推廣交流電，工業進步的本質是“讓復雜系統變得可控”。N-View? 2 的價值，不僅在于將工業網絡從“黑箱”變為“白箱”，更在于用自動化取代重復性勞動，讓運維人員從“救火隊員”轉型為“系統架構師”。當每一次端口故障都能被提前預測，每一次固件升級都能精準調度，工業網絡的可靠性和效率將迎來質的飛躍 —— 這或許就是工業 4.0 時代，設備管理應有的智能范式。
