北廣精儀耐火材料熱膨脹系數測定儀DRPY-1400

北京北廣精儀儀器設備有限公司

2026/6/11 9:29:16

產品簡介：

該儀器是用于測定在高溫狀態金屬材料，陶瓷、玻璃、釉料、耐火材料以及其它非金屬材料在受熱焙燒過程中的膨脹和收縮性能。

產品分類：

儀器儀表分析測試儀表

品牌：

北廣精儀

產品介紹

在現代材料科學研究與工業質量控制體系中，非金屬材料在溫度變化環境下的尺寸穩定性是評估其性能優劣的關鍵指標之一。無論是冶金、建材行業中的耐火材料，還是電子、光學領域應用的特種陶瓷與玻璃，其在受熱過程中的膨脹與收縮行為，直接關系到產品的使用壽命、安全性能以及生產工藝的可行性。為了準確掌握材料在高溫狀態下的物理變化規律，一款能夠精確測定熱膨脹系數的專業設備顯得尤為重要。耐火材料熱膨脹系數測定儀DRPY-1400正是基于這一需求而設計，它為金屬材料、陶瓷、玻璃、釉料以及其他非金屬材料在受熱焙燒過程中的性能分析提供了可靠的技術支持。

該儀器的設計參考了多項國家標準，旨在通過科學的測試方法，獲取材料在不同溫度區間的線性膨脹量、體膨脹系數以及平均線熱膨脹系數等關鍵數據。它不僅適用于耐火制品的常規檢測，同樣能夠滿足對玻璃、陶瓷磚以及石墨電極等特定材料的測試要求。通過模擬材料在實際應用中可能遇到的高溫環境，該設備能夠幫助科研人員與質檢工程師深入了解材料的熱物理特性，從而為產品研發、工藝優化以及質量判定提供有力依據。

一、儀器應用領域與測試原理

熱膨脹是指物體在受熱時，其長度或體積隨溫度升高而增大的現象。對于工業生產而言，材料的熱膨脹系數并非一個靜態數值，而是隨著溫度變化而動態變化的物理量。因此，準確測定材料在不同溫度點的膨脹值，對于預測材料在實際使用中的表現至關重要。

DRPY-1400型儀器主要針對需要在高溫環境下進行尺寸穩定性分析的場景。在冶金工業中，耐火材料作為高溫爐窯的內襯，必須承受劇烈的溫度變化。如果耐火材料的熱膨脹系數與爐體結構不匹配，或者其自身在高溫下產生過大的殘余膨脹，極易導致爐襯開裂、剝落，甚至引發嚴重的生產事故。通過使用該儀器，可以預先測定耐火制品在加熱和冷卻過程中的膨脹曲線，從而篩選出尺寸穩定性最佳的材料。

在建筑材料與陶瓷行業，玻璃、釉料以及陶瓷磚的熱膨脹性能同樣備受關注。例如，在陶瓷與金屬的封接工藝中，必須確保兩者的熱膨脹系數盡可能接近，否則在冷卻過程中會產生巨大的內應力，導致封接處斷裂或漏氣。該儀器能夠精確測定玻璃及陶瓷材料的平均線熱膨脹系數，為配方設計與工藝調整提供數據支撐。

此外，該設備在碳素材料檢測領域也有著重要應用，特別是針對石墨電極的熱膨脹系數（CTE）測定。石墨電極在煉鋼電弧爐中工作時，會經歷極高的溫度，其熱膨脹性能直接影響電極的抗熱震性和使用壽命。通過標準化的測試流程，該儀器能夠滿足相關行業標準對石墨電極測定方法的要求，確保測試結果的規范性與可比性。

二、主要技術參數

以下是該型號設備的關鍵技術指標，這些參數決定了設備的工作能力與適用范圍：

最高爐溫：1400℃。
升溫速度 0-30 度/分可調，微電腦程序控溫，控溫精度 ±1℃。
計算機自動計算膨脹系數、體膨脹系數、線性膨脹量,急熱膨脹。
變形測量采用高精度光柵測微傳感器，測量量程范圍：±12.7mm，分辨率：0.1μm，精度 0.2μm，自動校正量程。膨脹值測量量程范圍大，試樣調整范圍增大。
自動記錄、存儲、打印數據，打印溫度-膨脹系數曲線，溫度間距自由設定，最小間距 1℃。
自動計算補償系數并自動補償，也可人工修正。
試樣范圍：(2~15)×(2~15) ×(20~150)mm，方形/圓形均可測量?？蓪υ嚇臃謩e進行氣氛保護，可抽真空，真空度 0.1MPa，配備真空泵；
儀器配有標準計算機接口，可與通用計算機相聯，所有試驗操作均計算機界面完成，操作方便易學并提供全套軟件。
測試架材質：剛玉。
發熱元件：硅碳棒；
采用高性能直線軸承傳動，實現膨脹值無磨擦傳遞，傳動精度及重復性極好。
系統測量誤差：±0.1~0.5%
電源電壓：220V±10%，2KW；
提供數據處理和控制系統 1 套，配置不低于 8G 內存、256 固態硬盤、21.5英寸顯示器，并提供全套軟件。

三、設備結構與核心組件

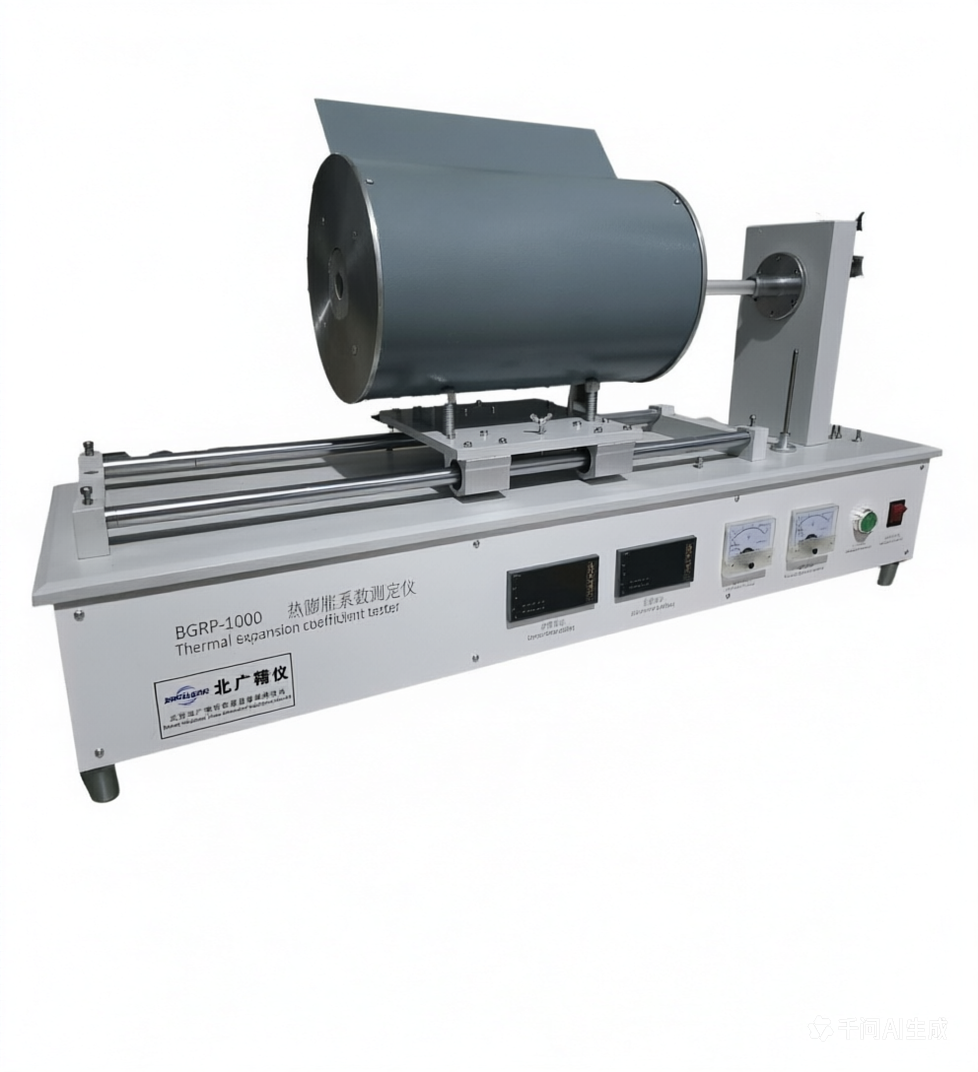

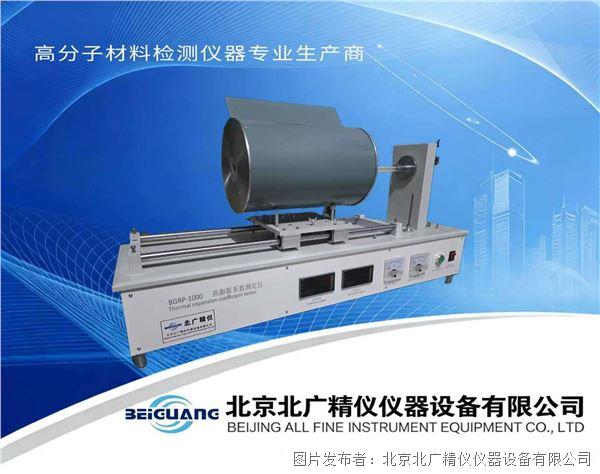

從整體結構來看，該儀器是一套集機械、電子、計算機技術于一體的綜合性測試系統。其核心組成部分包括高溫爐體、溫度控制系統、膨脹值測量系統、氣氛保護裝置以及數據處理終端。

高溫爐體是實現樣品加熱的關鍵部件。根據技術參數，該儀器的最高爐溫可達1400℃，能夠滿足絕大多數非金屬材料的高溫測試需求。發熱元件采用的是硅碳棒，這種材料具有發熱均勻、熱效率高、使用壽命長等優點，能夠確保爐膛內部溫度場的穩定性。配合微電腦程序控溫系統，升溫速度可以在0-30℃/分的范圍內根據實驗要求進行調節，控溫精度穩定在±1℃，保證了測試過程的溫度準確性。

溫度測量的準確性直接關系到膨脹系數的計算結果。雖然文檔未詳細列出熱電偶型號，但通常在此類高溫設備中，會配備符合測溫范圍的高性能熱電偶，實時監測爐內溫度，并將數據反饋給控制系統，形成閉環調節，確保溫度曲線與預設程序高度一致。

膨脹值測量系統是該儀器的“眼睛”。它采用了高精度光柵測微傳感器，測量量程范圍為±12.7mm，分辨率高達0.1μm，精度為0.2μm。如此高的分辨率使得儀器能夠捕捉到材料在受熱過程中極其微小的尺寸變化。配合自動校正量程功能，不僅擴大了試樣的調整范圍，也提高了測量的適應性。傳動部分采用了高性能直線軸承，實現了膨脹值的無摩擦傳遞，有效避免了機械摩擦帶來的測量誤差，確保了傳動精度及重復性。

為了適應不同材料的測試環境，儀器配備了氣氛保護與真空裝置。試樣范圍涵蓋了(2~15)×(2~15) ×(20~150)mm的方型和圓型樣品。測試架材質選用剛玉，這種材料具有耐高溫、耐腐蝕、化學性質穩定的特點，不會與大多數被測樣品發生反應，保證了測試結果的純凈性。真空密封裝置和真空泵的配備，使得實驗可以在真空環境下進行，真空度可達0.1MPa，這對于防止某些材料在高溫下被氧化，或者研究材料在特定氣氛下的性能變化提供了可能。

數據處理終端是儀器的“大腦”。整套系統配備了一套數據處理和控制系統，包含一臺21.5英寸顯示器的臺式計算機（配置不低于8G內存、256G固態硬盤）。所有試驗操作均通過計算機界面完成，軟件系統能夠自動計算膨脹系數、體膨脹系數、線性膨脹量等參數，并自動生成溫度-膨脹系數曲線。用戶可以根據需要自由設定溫度間距（最小1℃），并隨時調閱、存儲或打印測試數據。自動計算補償系數并自動補償的功能，也大大簡化了操作流程，同時保留了人工修正的選項，為高級用戶提供了更多的靈活性。

四、標準操作流程與注意事項

正確的操作流程是獲得準確、可靠數據的基礎。以下是使用該儀器進行熱膨脹系數測定的基本步驟：

試樣準備：根據標準要求制備試樣，通常為長度20-150mm，橫截面2-15mm的方柱體或圓柱體。試樣表面應平整、光滑，無裂紋和缺損。使用精度符合要求的量具測量試樣的原始長度，并記錄下來。
開機預熱與檢查：連接好電源，檢查接地是否良好。開啟計算機和儀器主機電源，進行系統自檢。檢查真空泵油位是否正常，管路連接是否緊密，確保無漏氣現象。
安裝試樣：將制備好的試樣小心地放置在剛玉測試架上，確保試樣與傳感器的測頭輕輕接觸，但不要施加過大的預緊力。安裝好保護管和爐體組件。
參數設置：進入計算機操作界面，根據測試標準和材料特性設置實驗參數。這包括升溫程序（起始溫度、終止溫度、升溫速率）、數據采集間隔（溫度間距）、氣氛控制方式（是否抽真空或通入保護氣體）等。
啟動測試：確認所有參數無誤后，啟動測試程序。儀器將按照預設程序自動升溫，并實時采集溫度與膨脹量數據。在測試過程中，操作人員應隨時觀察系統運行狀態，確保無異常聲響或報警。
數據處理與分析：測試結束后，系統會自動停止加熱并保存數據。軟件會根據采集到的數據自動計算膨脹系數，并繪制出溫度-膨脹系數曲線。用戶可以對數據進行進一步分析，如查找特定溫度區間的平均線膨脹系數，或分析材料的相變點。
關機與清理：待爐溫降至安全溫度后，關閉儀器電源和計算機。清理試樣室，為下一次測試做好準備。

在操作過程中，必須嚴格遵守安全規范。由于涉及高溫作業，操作人員應佩戴防燙手套，避免直接接觸高溫爐體。在處理真空系統時，應注意防止玻璃器皿因壓力差過大而破裂。對于需要氣氛保護的實驗，應確保所用氣體的純度和流量符合要求。

五、維護保養與常見問題處理

為了延長儀器的使用壽命，保持其測量精度，日常的維護保養至關重要。

爐膛與測試架的維護：定期檢查爐膛內部和剛玉測試架是否有積碳或樣品殘留物。如有必要，應在斷電冷卻后，使用軟毛刷或吸塵器輕輕清理。切勿使用硬物刮擦，以免損傷爐膛或測試架表面。
傳感器的保護：高精度光柵測微傳感器是儀器的核心部件，應避免受到劇烈震動或撞擊。在安裝和拆卸試樣時，動作應輕柔，防止損壞傳感器探頭。
真空系統的保養：定期檢查真空泵油的油位和顏色，如果油位過低或油液變黑，應及時更換。更換泵油時，應使用儀器推薦型號的專用真空泵油。同時，檢查真空密封圈是否老化或變形，如有必要應及時更換，以保證系統的密封性能。
計算機與軟件的維護：定期對計算機進行病毒查殺和磁盤清理，確保軟件運行流暢。不要在測試用計算機上安裝與實驗無關的軟件，以免造成系統沖突或數據丟失。
整體校準：建議定期使用標準石英樣品或剛玉標樣對儀器進行校準，以驗證儀器的測量精度是否在允許誤差范圍內（系統測量誤差：±0.1~0.5%）。如果發現偏差較大，應及時聯系技術人員進行調整。
