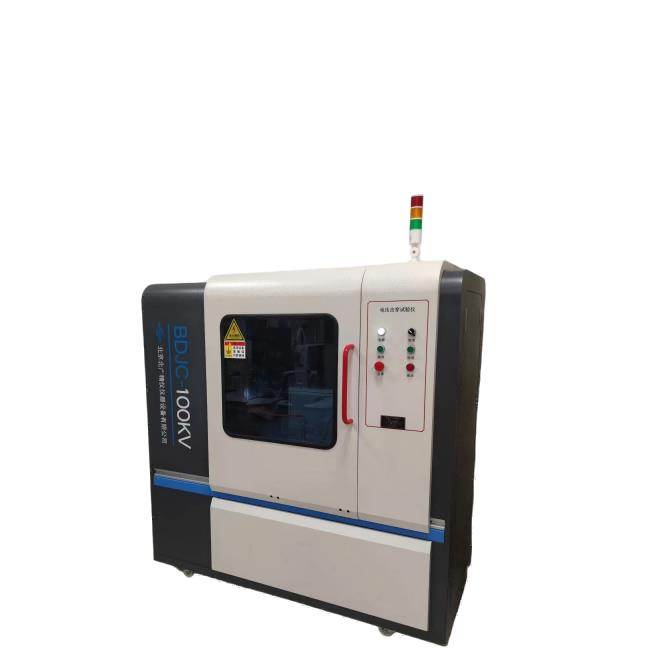

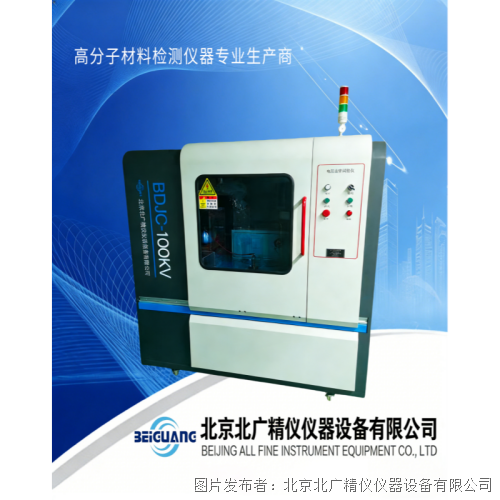

在現代電力傳輸、電子設備制造以及新材料研發領域，絕緣材料的電氣安全性是保障系統穩定運行的基石。電線電纜作為電能與信號傳輸的“血管”，其絕緣層的質量直接決定了產品的使用壽命與安全等級。為了準確評估絕緣材料在高電壓環境下的耐受能力，一套符合國際與國家標準的測試系統顯得尤為重要。GB/T1408電線電纜絕緣層電壓擊穿試驗儀BDJC-100KV，正是為滿足這一嚴苛檢測需求而設計的專業化設備。該儀器依據GB/T 1408.1《固體絕緣材料電氣強度試驗方法》等標準設計，通過模擬工頻或直流高壓環境，對絕緣介質進行擊穿強度、耐電壓及擊穿電壓值的科學測定。

一、應用領域與測試標準

GB/T1408電線電纜絕緣層電壓擊穿試驗儀BDJC-100KV主要針對固體與液體絕緣介質在高電壓作用下的電氣性能進行綜合評估。其應用范圍覆蓋了電力、電子、家電、航空航天等多個行業，是質檢機構、科研院所及生產型企業不可或缺的檢測工具。

在固體材料方面，儀器適用于絕緣漆、樹脂膠粘劑、浸漬纖維制品、層壓板、云母制品、工程塑料、薄膜復合材料、陶瓷及玻璃等。例如，對于電線電纜的絕緣護套，可通過該設備測試其在特定電壓下的擊穿強度，判斷其是否滿足安全規范；對于電機定子的絕緣漆膜，可評估其在長期運行中的耐壓能力。

在液體介質方面，設備同樣支持絕緣油、變壓器油等液體材料的介電強度測定。通過配備專用油浴裝置，可實現對液體樣品的精準測試，廣泛應用于變電站設備維護與油品質量監控。

為確保測試結果的權威性與可比性，該儀器嚴格遵循多項國內外測試標準。在國家標準方面，主要執行GB/T 1408.1《固體絕緣材料電氣強度試驗方法》、GB/T 1695《硫化橡膠工頻電壓擊穿強度和耐電壓的測定方法》、GB/T 3333《電纜紙工頻擊穿電壓試驗方法》以及HG/T 3330《絕緣漆漆膜擊穿強度測定法》等。同時，也兼容GB/T 507《絕緣油擊穿電壓測定法》與DL 429.9《絕緣油介電強度測定法》等行業規范。在國際標準方面，支持ASTM D149《固體電絕緣材料在工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》，滿足出口產品與跨國企業的檢測需求。

二、主要技術參數

以下是該型號設備的關鍵技術指標，這些參數決定了設備的工作能力與適用范圍：

• 最高輸出電壓：100KV

• 變壓器容量：10KVA

• 升壓器容量：3KVA

• 工作電壓：220v±10%的單相交流電壓和 50Hz±1%的頻率

• 控制方式：西門子PLC

• 試驗方式：交流/直流試驗，包含勻速升壓、梯度升壓、耐壓試驗三種模式

• 試驗介質：空氣/絕緣油，標配方便拆裝的油浴裝置

• 升壓裝置：采用先進的無觸點原件勻速升壓，淘汰前款機械調壓

• 升壓速度：0.1kv-5.0kv/s，支持自定義設定

• 耐壓時間：軟件設定，可大于10小時

• 試驗精度：≤1%

• 漏電流選擇：0-150mA

• 控制接口：232/485/網口，支持無線/有線雙?？刂?/span>

• 擊穿判斷方式：高電壓判斷、漏電流判斷雙重機制

• 放電方式：實驗結束自動放電

• 變壓器變比：1:1000

• 采集方式：變壓器0-100v輸出

• 耐壓環境：支持固體、液體測試，可選配高溫油或高溫環境裝置

• 擊穿判斷方式：高電壓判斷、漏電流判斷

三、核心功能與系統架構

BDJC-100KV型電壓擊穿試驗儀采用計算機控制與人機對話的操作模式，集成了高壓發生、數據采集、過程控制與安全防護于一體。其系統架構由試驗主機、高壓發生器、電極系統、油浴裝置、數據采集模塊及控制軟件組成，各部件協同工作，確保測試流程的自動化與智能化。

高壓發生系統是設備的核心動力源。采用大容量變壓器與無觸點升壓技術，能夠穩定輸出0～100KV的連續可調高壓。相比傳統的機械調壓方式，無觸點原件不僅響應更快，而且避免了碳刷磨損帶來的接觸不良問題，確保升壓過程平滑、均勻，精度控制在極小誤差范圍內。變壓器變比達到1:1000，配合10KVA的額定容量，足以應對絕大多數高絕緣等級材料的測試需求。

數據采集與控制系統采用西門子PLC作為中央處理單元，結合C++開發的控制程序，提升了系統的穩定性與抗干擾能力。設備配備232、485及網口等多種通訊接口，支持TCP/IP、OPC DA/UA、Web Service等標準協議，便于接入工廠MES系統或實驗室LIMS平臺，實現數據的遠程傳輸與集中管理。無線藍牙控制功能的引入，使操作人員可以在安全距離外進行試驗啟動、暫停與監控，真正實現人機分離，提升操作安全性。

試驗軟件基于WINDOWS平臺開發，界面直觀，操作邏輯清晰。支持用戶管理功能，可設置不同操作員的登錄權限，確保數據操作的可追溯性。在試驗過程中，軟件可動態顯示電壓-時間曲線，實時反映升壓與擊穿過程。測試結束后，系統自動保存數據，并支持導出為EXCEL格式，便于后續統計分析。報告系統可自定義報告名稱、測試人員、日期等信息，并一鍵打印標準格式的試驗報告。

四、試驗方法與操作模式

該儀器支持多種標準試驗方法，用戶可根據具體測試需求靈活選擇：

勻速升壓試驗：系統以設定的恒定速率（如1.0kV/s）連續升高電壓，直至試樣被擊穿。此方法適用于測定材料的短時電氣強度，常用于質量抽檢與來料驗證。

梯度升壓試驗：按預設的電壓等級分階段升壓，每級保持一定時間（如1分鐘），觀察試樣是否擊穿。若未擊穿，則進入下一級，直至發生擊穿或達到最高電壓。該方法能更細致地反映材料在不同電壓等級下的耐受能力。

耐壓試驗：將電壓迅速升至設定值（如50KV），并保持設定時間（可超過10小時），觀察試樣是否發生擊穿。此方法用于評估材料在長期工作電壓下的穩定性，是電力設備型式試驗的重要環節。

在直流試驗模式下，系統可輸出0～100KV的直流高壓，用于研究空間電荷效應對絕緣材料的影響，特別適用于高壓直流電纜的絕緣評估。

五、安全保護與電極配置

安全是高壓試驗的首要前提。該設備設計了多層次、全方位的安全防護體系，確保操作人員與設備本身的安全。

硬件層面，配備獨立的漏電保護器、過流保護、短路保護及超壓保護電路。試驗箱體設有安全門限位開關，一旦門被打開，高壓將立即切斷。高壓變壓器內置熔斷保護器，當發生異常過載時可自動熔斷，防止火險。試驗結束后，自動放電系統會迅速釋放殘余電荷，避免觸電風險。

軟件層面，系統具備自檢功能與誤操作預警機制。在試驗開始前，軟件會檢測電路狀態，發現異常即報警。試驗過程中，若電流或電壓出現突變，系統將依據雙向判斷邏輯迅速切斷高壓，防止設備損壞。

為適應不同形狀與尺寸的試樣，儀器配備了多種規格的電極系統。標準配置包括符合GB/T 1408.1的25mm直徑電極2只、75mm直徑電極1只，以及球形電極、球-板電極、線材電極等。此外，還可選配6mm小電極、微型電極、管材電極及特殊定制電極，滿足對薄膜、細線、異形件的測試需求。油浴裝置采用高絕緣性能材料制成，方便拆裝，確保液體測試的密封性與安全性。

六、維護保養與使用建議

為確保設備長期穩定運行，建議用戶定期進行維護與檢查：

1. 保持試驗環境清潔干燥，避免灰塵與濕氣進入高壓箱體。

2. 定期檢查電極表面是否光滑、無氧化，如有污漬可用無水乙醇擦拭。

3. 油浴中的絕緣油應定期更換，防止油質劣化影響測試結果。

4. 檢查接地線是否牢固連接，確保泄放回路通暢。

5. 長期不使用時，應斷開電源，并對設備進行防塵覆蓋。
