一、產品基礎概述

在工業安全生產與材料質量管控體系中，硫化橡膠制品的防靜電與導電性能直接關系到設備運行安全與人員防護效果。GB/T 18864-2002《硫化橡膠工業用抗靜電和導電產品 電阻極限范圍》標準明確了該類材料的電阻性能要求與測試方法，對應的檢測儀器需滿足標準規定的測量精度與環境適應性要求。BEST-380型電阻率測試儀基于該標準設計，可對硫化橡膠的體積電阻率與表面電阻率進行定量檢測，同時兼容多種固體、液體絕緣材料的電阻參數測量，適用于橡膠制品生產質檢、防靜電產品驗收、材料研發實驗室等多場景應用。

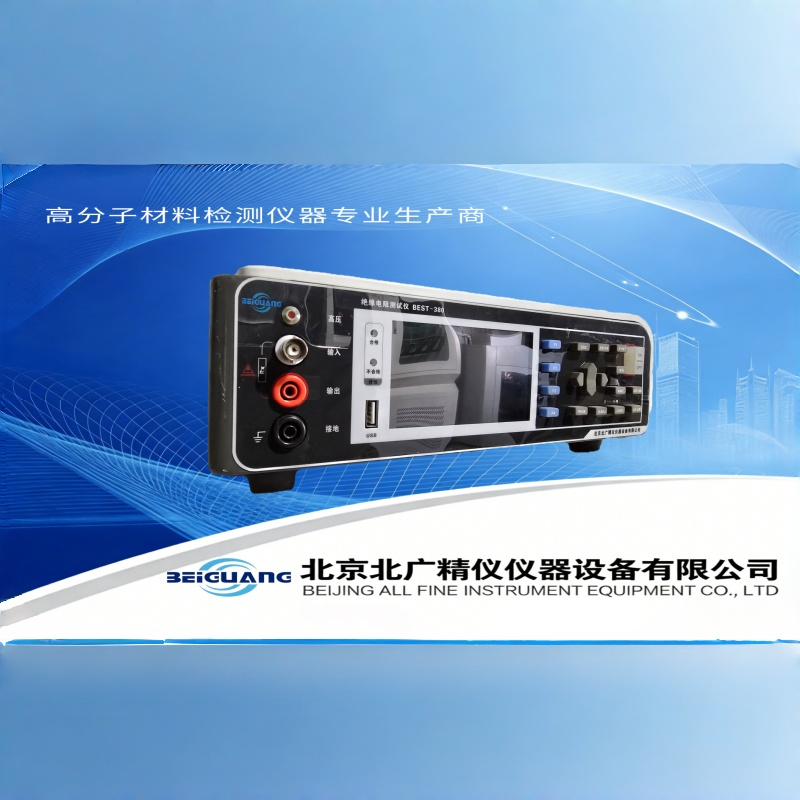

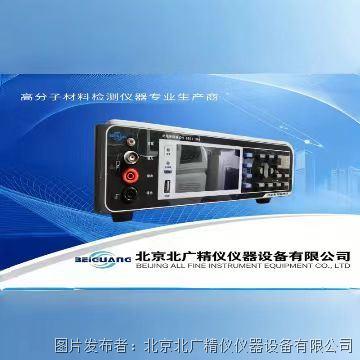

儀器采用高性能微處理器控制系統，輸出電壓可在1-1000V范圍內連續調節，覆蓋硫化橡膠檢測的常用電壓區間。測量范圍從102Ω至101?Ω，超出該量程時可通過電流換算延伸至102?Ω，滿足半導電與超絕緣材料的測試需求。測試速度支持5次/秒的快速模式與1次/秒的慢速模式切換，適配批量檢測與精密分析的不同節奏。設備集成專業分選功能，可存儲10組預設參數，搭配Handler接口后能接入自動分選系統，實現流水線式連續檢測。

在操作體驗上，儀器配備4.3寸高分辨率TFT觸控屏，支持中英文雙語界面切換，參數設置與結果查看直觀便捷。內置RS232與LAN網絡接口，兼容SCPI儀器標準命令集，可通過上位機軟件實現遠程控制、數據實時采集與趨勢分析。機身采用緊湊化設計，尺寸約331mm×329mm×80mm，重量約4.1kg，便于實驗室臺面放置與現場移動使用。設備通過中國賽寶實驗室計量檢測中心校準，符合Q/TPGG 7-2008企業標準要求，精度指標可追溯至國家計量基準。

二、適用標準與技術依據

本儀器的設計與驗證嚴格遵循多項國內外材料電阻測試標準，確保檢測方法與結果符合行業規范要求。核心依據標準包括：

GB/T 18864-2002《硫化橡膠工業用抗靜電和導電產品 電阻極限范圍》，該標準規定了硫化橡膠制品的體積電阻與表面電阻限值，明確了不同應用場景下的電阻性能要求，是本儀器開展橡膠材料檢測的直接依據。

GB/T 1410-2006《固體絕緣材料體積電阻率和表面電阻率試驗方法》，規范了固體材料電阻測試的電極配置、測試電壓、數據處理等技術細節，為儀器測量方法的科學性提供支撐。

ASTM D257-99《絕緣材料的直流電阻或電導試驗方法》，國際通用的絕緣材料電阻測試標準，確保儀器測量結果與全球主流檢測數據具有可比性。

GB 12014《防靜電工作服》、GB 4385《防靜電鞋、導電鞋技術要求》、GB 50515《導(防)靜電地面設計規范》等產品與應用標準，儀器可滿足上述標準中涉及的防靜電材料電阻檢測需求，覆蓋紡織、 footwear、建筑等多領域的材料驗收場景。

GB 13348《液體石油產品靜電安全規程》、GB/T 1672《液體增塑劑體積電阻率的測定》等液體材料標準，配合專用測試電極后，儀器可完成液體介質的體積電阻率檢測，拓展應用至石油化工、塑料加工等行業。

儀器在設計階段充分考慮標準間的兼容性，通過可調測試電壓、多模式測量程序、靈活電極配置等方式，實現對不同標準要求的全覆蓋，確保單次校準即可滿足多領域檢測需求，降低用戶的設備配置成本。

三、核心性能參數

以下參數為儀器固有技術指標，未做任何調整，可直接作為選型與應用參考：

1. 測量參數：絕緣電阻R、泄漏電流I、表面電阻Rs、體積電阻Rv。


2. 測試電壓：1-1000V連續可調，1000個檔位細分，支持定制1-1500V擴展范圍。


3. 測試范圍：電阻102Ω~1016Ω，超出顯示范圍可通過電流換算至1020Ω；電阻率最高可達1022Ω·cm。


4. 測量方式：手動/自動兩種模式可選。


5. 界面語言：英文/中文雙語切換。


6. 顯示位數：4位/5位兩種顯示模式可選。


7. 測量模式：三種基礎測量模式，支持十種自定義測量模式編輯與調用。


8. 測試速度：快速模式5次/秒，慢速模式1次/秒，兩種速率可調。


9. 回讀電壓精度：0.5%±1V。


10. 電阻測量精度：最大誤差<1%，基本精度達1%水平。


11. 最小測試周期：200ms恒壓測試。


12. 特殊功能：帶設置記憶功能，開機一鍵啟動測試；可設定測量延時和放電延時；支持量程超限提示（上超/下超）。


13. 接口配置：Handler接口、RS-232接口、以太網接口、U盤接口。


14. 供電參數：110V~240V雙模式供電，電源頻率47Hz~63Hz，最大功耗50W。


15. 操作環境：溫度0℃到40℃，濕度80%RH以下（無凝結），室內使用，最高海拔2000m。


16. 存儲環境：溫度-10℃到60℃，濕度80%RH以下（無凝結）。


17. 物理規格：尺寸約331mm×329mm×80mm，重量約4.1kg。


18. 輸入端子：香蕉插頭與BNC插頭兼容設計。


19. 精度保證期：1年，支持全國任意計量檢測機構精度核驗。


20. 標配組件：測試儀器1臺、電源線1條、測試電極1套、使用說明書1份、測試主機1臺、出廠測試報告1份、上位機連接線1條、屏蔽箱1個、測試夾1套、232數據串口組件1套。


四、測量原理與技術邏輯

硫化橡膠的電阻率測量基于直流電流衰減原理。當直流電壓施加于試樣兩端時，流經試樣的穩態電流與外加電壓的比值即為絕緣電阻，通過測量電流大小與電壓值，可計算出試樣的體積電阻與表面電阻，進而換算得到電阻率參數。

儀器內部采用恒壓測試法，確保在整個測試過程中輸出電壓保持穩定，避免因電壓波動導致測量誤差。測試電路包含高精度電流檢測模塊與電壓采樣模塊，電流檢測下限可達10?1?A級別，能夠捕捉超絕緣材料中的微弱漏電流。對于高阻值試樣，儀器會自動延長充電時間，待電流穩定后再進行數據采集，消除介質極化對測量結果的影響。

在表面電阻率測量中，采用三電極系統，通過保護電極消除邊緣泄漏電流的干擾，確保測量電流僅通過試樣表面層。體積電阻率測量則通過上下電極施加電壓，測量流經試樣內部的電流，計算單位體積內的電阻值。兩種測量模式的電極配置與計算方法嚴格遵循GB/T 1410-2006標準規定，保證結果的規范性。

儀器內置溫度補償算法，可根據環境溫度對測量結果進行修正，減少溫度變化對電阻率測量的影響。對于需要精確控溫的測試場景，可搭配恒溫水浴配套使用，實現不同溫度下硫化橡膠電阻率的動態監測，滿足材料溫度特性研究需求。

五、操作界面與功能說明

儀器操作界面采用圖形化設計，主菜單分為參數設置、模式選擇、數據查詢、系統配置四大模塊，各功能入口清晰直觀。觸控屏響應靈敏，支持滑動切換與點擊確認操作，降低用戶學習成本。

參數設置模塊可完成測試電壓、測量模式、顯示位數、測試速度等核心參數的配置。測試電壓支持1V步進調節，用戶可根據試樣特性選擇合適電壓，避免電壓過高擊穿試樣或電壓過低導致信號失真。測量模式提供手動與自動兩種選擇，自動模式下儀器會根據試樣電阻值自動切換量程，無需人工干預即可完成全量程掃描。

數據查詢模塊可查看歷史測試記錄，支持按時間順序檢索與結果篩選。每條記錄包含測試時間、試樣編號、測試參數、測量結果等信息，可通過U盤導出為Excel格式文件，便于后續數據統計與分析。儀器內置10組參數存儲單元，用戶可將常用測試方案保存為預設模式，開機后直接調取使用，減少重復設置工作。

系統配置模塊包含語言選擇、時間校準、接口設置、屏幕亮度調節等功能。支持中英文界面切換，適配不同地區操作人員的使用習慣；時間校準功能確保測試記錄的時間戳準確，便于質量追溯；接口設置可配置RS232與LAN通信參數，實現與上位機系統的無縫對接。

儀器配備專業分選功能，可設置電阻上下限閾值，測試完成后自動判斷試樣是否合格，并通過不同顏色的指示燈與蜂鳴器提示結果。該功能特別適用于生產線上的批量檢測場景，可大幅提升質檢效率。Handler接口支持與外部自動化設備聯動，實現試樣傳輸、定位、測試、分揀的全流程無人化操作。

六、典型應用與測試方法

（一）硫化橡膠體積電阻率測試

按照GB/T 18864-2002標準要求制備試樣，尺寸通常為100mm×100mm×2mm，表面需平整無氣泡。采用三電極系統，將試樣放置在上下電極之間，施加1-1000V直流電壓（常規選用100V或500V），待電流穩定后記錄電阻值。體積電阻率計算公式為ρv=Rv×A/h，其中Rv為體積電阻，A為電極面積，h為試樣厚度。測試過程中需確保電極與試樣接觸良好，避免壓力不均導致接觸電阻變化。

（二）硫化橡膠表面電阻率測試

使用相同試樣與三電極系統，將電壓施加于環形電極與主電極之間，測量表面泄漏電流。表面電阻率計算公式為ρs=Rs×L/b，其中Rs為表面電阻，L為電極周長，b為電極間距。測試前需用無水乙醇清潔試樣表面，去除油污與灰塵對表面電阻的影響。對于防靜電橡膠制品，建議在23±2℃、50±5%RH的標準環境下進行測試，確保結果符合產品標準要求。

（三）防靜電鞋電阻測試

依據GB 4385標準，將鞋樣放置在金屬板上，鞋內填充直徑4mm的金屬球，施加100V直流電壓，測量鞋底與金屬板之間的電阻值。儀器可自動判斷電阻是否在10?Ω~10?Ω的合格范圍內，適用于防靜電鞋的出廠檢驗與定期校驗。測試時需確保金屬球填充均勻，避免局部壓力過大導致電阻值偏低。

（四）液體增塑劑體積電阻率測試

按照GB/T 1672標準，使用專用液體測試池，將試樣注入池內至規定刻度。測試電壓選用100V或500V，待電流穩定后讀取電阻值，根據測試池常數換算體積電阻率。測試過程中需嚴格控制試樣溫度，因為液體電阻率對溫度變化較為敏感，通常每升高10℃電阻率下降約50%。

（五）防靜電工作服面料測試

依據GB 12014標準，裁取400mm×400mm的面料試樣，采用環形電極系統測量表面電阻。測試前需在標準大氣中平衡24小時，消除環境濕度對結果的影響。儀器可快速完成多點測試，自動計算平均值，評估面料的防靜電性能是否符合A級或B級要求。

七、使用注意事項與安全規范

1. 儀器必須在室內干燥環境中使用，避免在潮濕、多塵、腐蝕性氣體環境下操作，防止內部電路受潮或腐蝕。


2. 測試前需檢查試樣外觀，確保無破損、裂紋等缺陷，避免測試過程中發生擊穿現象。


3. 高壓測試時需佩戴絕緣手套，身體任何部位不得接觸測試電極與試樣的高壓端，防止觸電事故。


4. 測試完成后需等待儀器自動放電完成（屏幕顯示放電結束提示）再取下試樣，避免殘余電荷電擊。


5. 電極系統需定期清潔，使用無水乙醇擦拭電極表面，去除氧化層與污染物，確保接觸電阻穩定。


6. 儀器接地必須可靠，接地電阻應小于4Ω，避免靜電積累影響測量精度或造成設備損壞。


7. 輸入電壓需控制在110V~240V范圍內，超出范圍可能導致電源模塊損壞，建議使用穩壓電源供電。


8. 測試線纜需避免過度彎折與拉扯，發現絕緣層破損應立即更換，防止高壓泄漏。


9. 儀器長期停用時應取出內部電池（如有），存放在防塵罩內，每隔三個月通電一次，每次不少于2小時，防止元器件受潮失效。


10. 若儀器出現異常聲響、冒煙或顯示亂碼等情況，應立即切斷電源，聯系專業技術人員檢修，切勿自行拆解。




八、維護與校準說明

日常維護主要包括電極清潔、接口檢查、環境控制三個方面。電極是直接影響測量精度的關鍵部件，每次使用后需用無水乙醇擦拭，去除試樣殘留物與指紋。BNC接口與香蕉插頭需定期檢查是否松動，確保接觸良好。儀器存放環境應保持溫度0℃~40℃、濕度低于80%RH，避免陽光直射與劇烈震動。

校準是保證測量精度的關鍵環節，建議每年進行一次全面校準。校準項目包括測試電壓精度、電阻測量精度、顯示穩定性等，可送至中國賽寶實驗室計量檢測中心等有資質的計量機構執行。校準證書應包含各量程點的誤差數據與不確定度評定，作為儀器精度合格的證明文件。用戶也可使用標準電阻箱進行自校，定期核查儀器的基本精度狀態。

當儀器出現以下情況時，應及時進行校準：更換核心元器件后、經過劇烈運輸或震動后、測量結果出現異常波動時、達到校準周期時。校準過程中需嚴格按照操作規程進行，避免引入人為誤差。校準記錄應妥善保存，建立設備檔案，便于質量追溯與管理體系審核。

九、技術優勢與應用價值

該儀器在硫化橡膠電阻率檢測領域具有多方面技術特點。寬量程設計覆蓋了從半導電橡膠到超絕緣橡膠的全范圍測量需求，無需多臺設備分別檢測不同電阻級別的試樣。連續可調測試電壓功能，可根據材料特性選擇最佳測試條件，避免因電壓不當導致試樣擊穿或測量失真。

自動化測量功能大幅提升了檢測效率，自動量程切換、一鍵啟動測試、數據存儲與導出等功能，減少了人工操作環節，降低了人為誤差概率。遠程控制接口支持接入實驗室信息管理系統（LIMS），實現檢測數據的自動上傳與報告生成，符合現代化實驗室的數字化管理需求。

在應用價值方面，儀器可為硫化橡膠生產企業提供原材料入庫檢驗、生產過程控制、成品出廠檢測的全流程質量保障。通過定期監測橡膠電阻率的變化，可及時發現材料配方波動、工藝參數異常等問題，避免不合格產品流入市場。對于防靜電產品使用單位，可依據標準開展定期校驗，確保防靜電設施持續符合安全要求，預防靜電引發的火災、爆炸等安全事故。

儀器兼容多行業標準的特點，使其能夠滿足橡膠、塑料、紡織、石油化工等多個領域的材料檢測需求，一機多用降低了設備采購與維護成本。穩定的性能與可靠的精度，為材料研發、質量控制、安全驗收等工作提供了堅實的數據支撐，助力相關行業提升產品質量與安全管理水平。
