GSM信號強度查詢與歷史記錄趨勢圖

一、硬件準備

1.1 硬件安裝與確認

1. 安裝GSM擴展卡：將支持GSM功能的擴展卡插入Flexy 205的擴展卡插槽（Slot1或Slot2），確保硬件連接牢固。

2. 插入SIM卡：確保SIM卡無欠費、信號覆蓋正常。

3. 確認GSM模塊初始化：給Flexy 205上電，觀察前面板指示燈：

- USR燈：綠色慢閃表示模塊工作正常。

- 待GSM模塊初始化完成（約1-2分鐘）。

二、通過Ewon IO Server采集GSM信號強度

2.1 Ewon IO Server簡介

圖形用戶界面, 文本 描述已自動生成

GSM信號等級對應的系統標簽為 **`GSM_LEV`**，屬于Ewon IO Server的`SYS`主題

IO Server名稱 Ewon

Topic（主題） SYS

標簽名稱 GSM_LEV 表示GSM天線接收信號等級

數據類型 DWord 信號等級數值范圍通常為0-31（數值越大信號越強）

2.2 配置Ewon IO Server（無需額外初始化）

Ewon IO Server為Flexy默認啟用的IO Server，無需像MODBUS、S7-300等IO Server那樣進行初始化端口配置”，僅需通過“添加標簽”即可直接采集`GSM_LEV`信號等級。

三、建立GSM信號強度標簽數據

3.1 進入標簽配置模式

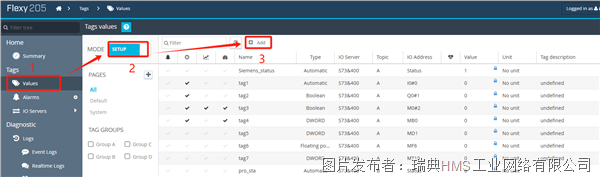

1. 登錄Flexy 205配置網頁，點擊左側導航欄Values

2. 點擊頁面頂部“Mode”按鈕，切換為 Setup 模式，進入標簽編輯狀態。

圖形用戶界面, 應用程序 描述已自動生成

3.2 添加GSM信號強度標簽

1. 點擊頁面下方【+Add】按鈕，彈出“Create a new Tag”配置窗口

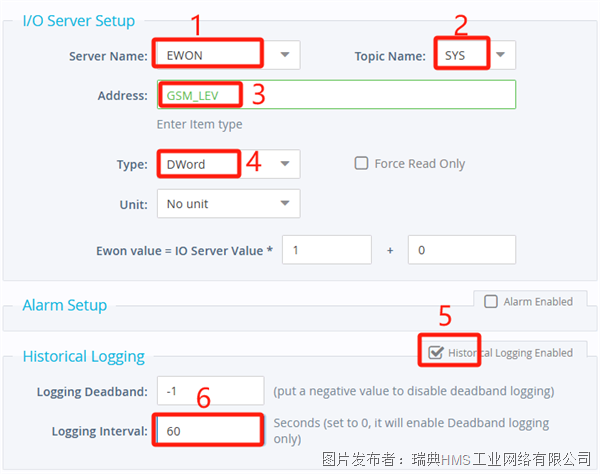

2. 按以下參數配置標簽：

3. 配置完成后，點擊Add Tag保存標簽。

3.3 驗證標簽采集正常

1. 切換Values頁面的“Mode”為 View模式

2. 在標簽列表中找到剛創建的GSM_Signal_Lev標簽，查看“Value”列是否有數值

- 若顯示數值：表示采集正常

- 若顯示“###”或無值：需排查GSM模塊是否識別。

四、查詢GSM信號強度歷史記錄

Flexy支持通過“方式查看GSM信號等級的歷史趨勢，以下為詳細步驟：

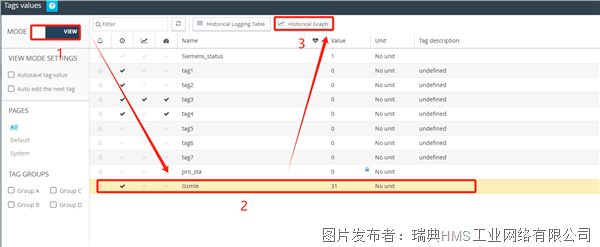

1. 登錄Flexy配置網頁，點擊左側導航欄【value】→【切換view】→【Historical Graph】；

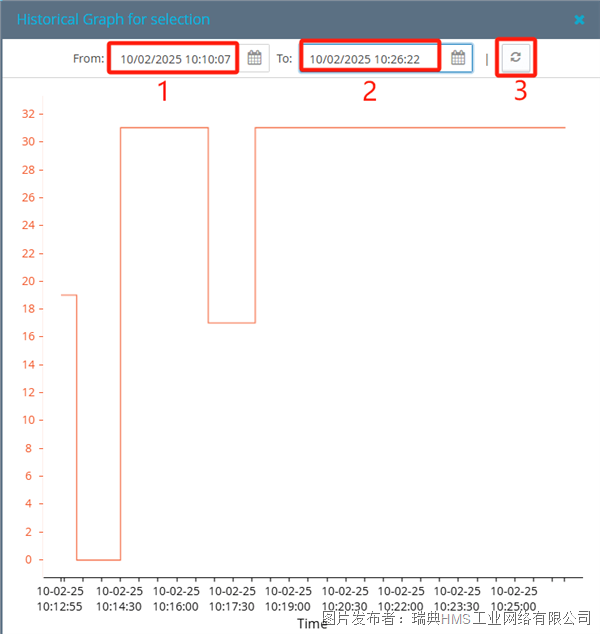

2. 在“Historical Graph”頁面，按以下步驟篩選GSM信號強度：

- Step 1：選擇時間范圍：在“Time Range”中選擇查詢周期

- Step 2：生成趨勢圖：點擊【Refresh】按鈕，頁面會以“時間-信號等級”的折線圖展示趨勢（數值越高，信號越強）

五、數值顯示問題與排查

GSM_LEV標簽無值

1. 排查GSM模塊是否被識別：點擊【Setup】→【System】→【Communication】→【Modem】，查看“Modem Status”是否為“Connected”；若顯示“Disconnected”，檢查擴展卡是否插緊、SIM卡是否有效。

2. 排查GSM注冊狀態：添加`GSM_REG`標簽（配置同`GSM_LEV`，Address填`GSM_REG`），若`GSM_REG`值為2（搜索中）、3（注冊被拒），需檢查SIM卡欠費、信號覆蓋或運營商APN配置。
