VLAN（虛擬局域網）的配置是一個容不得絲毫馬虎的領域。一旦設置不當，輕則導致網絡性能下降，重則引發數據泄露和安全漏洞，甚至可能使整個網絡架構陷入混亂。因此，掌握 VLAN 在最基礎層面的工作機制，是確保網絡穩定、安全運行的關鍵所在。今天我們雖然不會深入剖析 VLAN 的底層架構，但將為您提供一個全面且清晰的視角，幫助您深入理解 VLAN 的本質、運行機制以及如何高效地進行配置。

1 什么是VLAN?

VLAN 是“Virtual Local Area Network”（虛擬局域網）的縮寫，它是一種實用技術，可在交換機上劃分不同網絡。傳統網絡隔離需構建多個獨立物理網絡段，如員工和訪客網絡，讓它們并行運行。而 VLAN 技術可在同一套網絡基礎設施上承載多個邏輯網絡，實現高效網絡劃分與隔離，并允許在物理網絡設備上創建虛擬網絡，顯著提高網絡資源利用率。

為了更形象地說明，我們可以做一個類比：子網是在路由器或“第 3 層設備”（基于 IP 的設備）中劃分網絡的方法，而 VLAN 則在基于 MAC 地址的網絡中，為第 2 層設備提供了類似功能。它們都旨在通過邏輯劃分優化網絡架構，但 VLAN 更側重于在交換機層面實現網絡隔離與管理。

VLAN 的實施規則和標準由 IEEE（電氣和電子工程師協會）在其 IEEE 802.1Q 標準中定義。該標準為 VLAN 的設計、配置和互操作性提供明確指導，確保 VLAN 技術在不同設備和網絡環境下高效、一致運行。

2 VLAN實際上是如何工作的？

如果用最簡單的方式來解釋，VLAN 是通過“標簽”來實現其功能的。這些標簽就像是給數據幀貼上的“小便簽”，它們由幾個額外的字節組成，其中包含了諸如 VLAN 成員資格等關鍵信息。

普通以太網幀

普通以太網幀是傳統二層網絡數據傳輸的基本單元，其結構由固定頭部、負載數據及校驗字段構成。幀的頭部包含目的地址（6字節，目標設備的MAC地址）和源地址（6字節，發送設備的MAC地址），用于標識通信端點；緊隨其后的長度/類型字段（2字節）定義數據長度或上層協議類型（如IPv4/IPv6）；數據字段（46-1500字節）承載實際傳輸內容（如用戶數據或控制信息）；末尾的幀校驗序列（FCS）（4字節）通過CRC算法驗證數據完整性，防止傳輸錯誤。整個幀的總長度范圍為64至1518字節，這種設計既滿足高效傳輸需求，又兼容網絡設備的最小幀長限制。由于不含VLAN標簽，普通以太網幀僅能在單一廣播域內傳輸，適用于未劃分邏輯隔離的傳統網絡環境。

帶VLAN標簽的以太網幀

帶VLAN標簽的以太網幀通過擴展傳統幀結構，在源地址后插入4字節字段，構建出兼具邏輯隔離與流量管控能力的二層通信機制。該標簽包含四個部分：TPID（2字節）以固定值 0x0811 聲明遵循802.1Q標準協議；PRI（3比特）劃分0-7級優先級，為語音、視頻等實時業務提供QoS保障；CFI（1比特）通過置零標識以太網格式，確保與傳統網絡兼容；核心的VID（12比特）則承載1-4094范圍的VLAN ID，如同虛擬網絡的“數字身份證”，精準引導交換機將數據幀路由至對應邏輯通道。借助這一設計，單一物理網絡可被切割為多個并行虛擬網絡——例如隔離財務系統與訪客Wi-Fi，或為IoT設備單獨劃分廣播域。既保留硬件資源共享的成本優勢，又通過VID映射實現流量隔離、資源優化與安全管理，最終達成靈活組網與風險控制的雙重目標。

實際工作原理

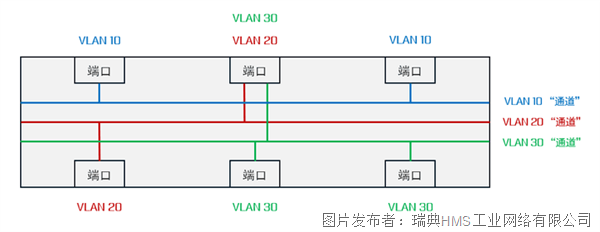

要了解 VLAN 在實際中的工作原理，可以想象在交換機內設置 VLAN 時創建了一條數據流量通道。每條通道相互獨立、并行運行，并連接到分配給該通道的不同端口。“分配到通道”就是我們所說的 VLAN 成員資格，如下圖所示：

您可以清晰地看到，這些數據流量通道貫穿整個交換機，并最終連接到那些被分配了相應 VLAN 成員資格的端口。這意味著，當一個數據幀通過特定的 VLAN 進入交換機后，它能夠與任何屬于該 VLAN 的端口進行通信。

VLAN 入站流量

那么，一個數據幀究竟是如何被分配到 VLAN 10、20 或 30 的呢？決定入站幀被分配到哪個VLAN的關鍵在于該幀是否已被其源設備標記了 VLAN 標簽。如果幀帶有 VLAN 標簽，交換機會讀取其中的 VLAN ID（VID）。若該 VID 與交換機端口的 VLAN 成員資格匹配，幀便能順利“駛入相應通道”。而更引人關注的是那些完全未標記的以太網幀。此時，所謂的 PVID（基于端口的 VLAN ID）開始發揮作用。PVID 負責選擇正確的通道，將未標記且入站的幀放置到通道上——PVID 只在符合這兩個標準的幀上起作用。例如，若某個端口的 PVID 被設置為 1，那么所有未標記的入站流量都將被分配到 VLAN 1，相當于被引導“駛入通道 #1”。

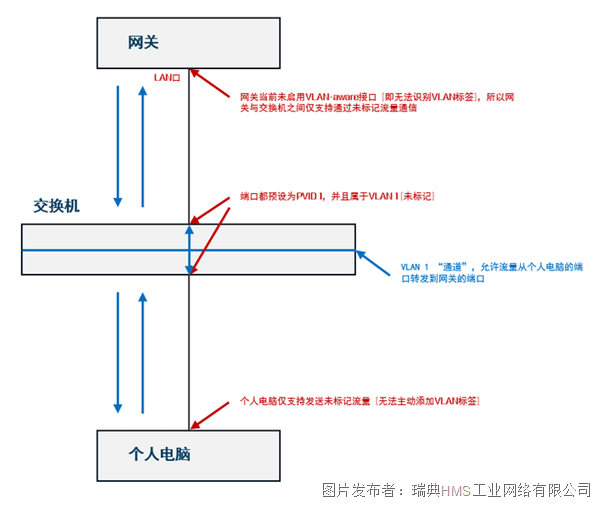

默認情況下，所有網絡設備端口和交換機都預設為 PVID 1，并且屬于 VLAN 1（未標記）。這意味著，如果你將一臺計算機連接到交換機上，而沒有進行任何手動配置，且該交換機連接到網關，那么憑借 PVID 1 和 VLAN 1 未標記成員資格的默認設置，這些設備能夠立刻相互通信。因為這些默認設置將它們置于同一網絡之中。讓我們再來看一個可視化示例：

當PC向網關發送流量時，下層交換機端口的PVID=1會將未標記流量分配至VLAN 1的“虛擬通道”。由于上層交換機端口（連接網關的端口）同樣屬于VLAN 1的未標記成員，數據幀在轉發時會移除VLAN標簽（VID=1），確保網關能夠接收此流量。

網關處理完請求后，返回的響應幀同樣不帶標簽。此時，上層交換機端口的PVID=1會再次將未標記幀歸入VLAN 1通道，并向下轉發至PC連接的端口。由于下層端口也屬于VLAN 1的未標記成員，交換機在發送前移除標簽，使PC能夠正常解析數據幀。

流量路徑解析

PC → 交換機：

PC發送未標記幀 → 交換機根據端口PVID=1分配至VLAN 1 → 檢查目標地址并轉發。

交換機 → 網關：

交換機剝離VLAN 1標簽 → 發送未標記幀至網關 → 網關按默認VLAN 1處理。

反向通信：

網關返回未標記幀 → 交換機通過PVID=1分配至VLAN 1 → 轉發至PC。

3. 總結

通過本文的深入探討，您應該已經對 VLAN 的核心概念、運作機制及配置要點有了更為透徹的洞察。把握 VLAN 的關鍵原理，尤其是其如何借助標簽與 PVID 機制在同一套物理網絡架構中巧妙劃分出多個邏輯網絡，是實現網絡安全防護與資源高效利用的關鍵所在。深刻理解這些原理，將賦予您在實際網絡部署中精準配置與高效管理 VLAN 的能力，從而保障網絡的穩健運行與安全防護。盡管本文僅觸及 VLAN 廣袤知識領域的一隅，但愿它能為您真正吃透 VLAN 本質、厘清 PVID 與 VLAN 成員資格的差異提供堅實起點，助力您在 VLAN 配置與管理的征途中穩步前行。
