一、產品基礎概述

在電力設備運維與材料檢測場景中，針對液體絕緣材料的介電性能評估是保障設備安全運行的重要環節。GB/T 5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》標準為該類檢測提供了規范依據，對應的測定儀器需兼顧標準符合性與現場適用性。GB/T 5654-2007液體絕緣材料介電常數介質損耗測定儀基于該標準設計，可實現對絕緣油等液體介質的介損正切值與電容量檢測，同時兼容各類高壓電力設備的介損測試需求，適用于發電廠、變電站現場作業及實驗室精密檢測場景。

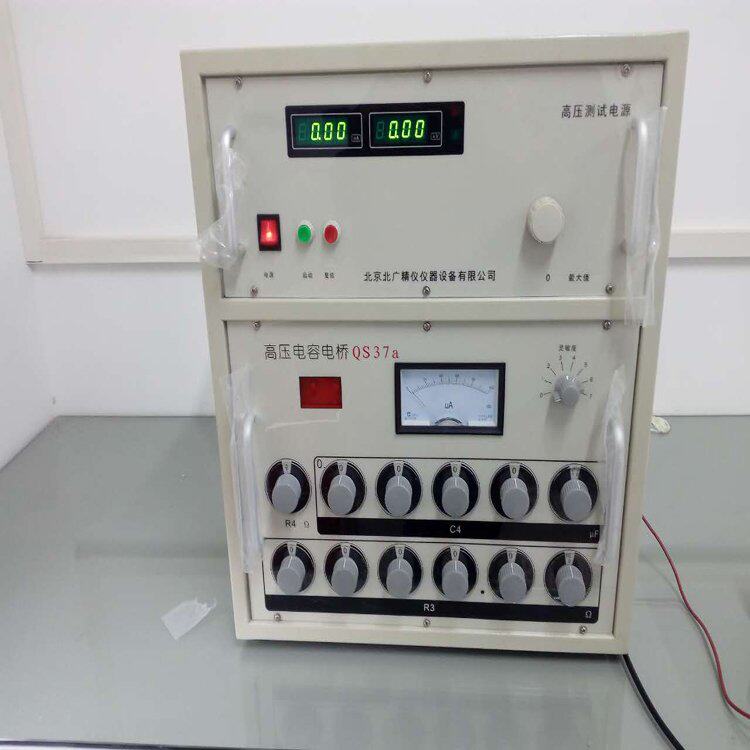

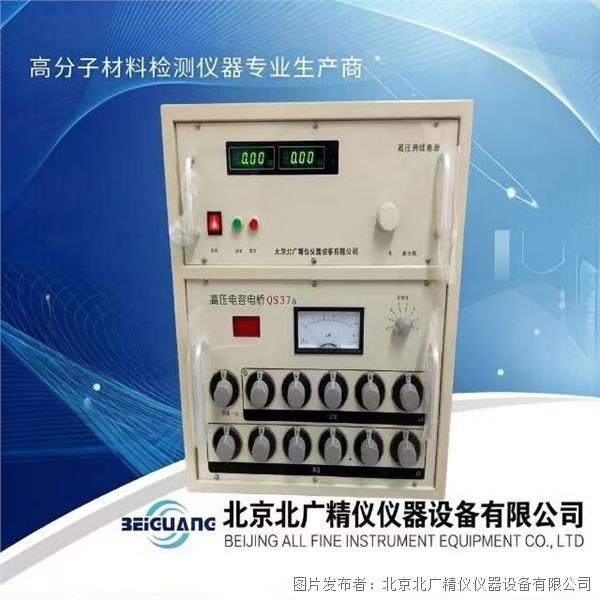

GB/T 5654-2007液體絕緣材料介電常數介質損耗測定儀采用一體化集成結構，內置介損測試電橋、變頻調壓電源、升壓變壓器與SF?高穩定度標準電容器，無需外接復雜配套設備即可完成全流程測試。測試高壓源由內部逆變器生成，經變壓器升壓后輸出至被試品，頻率支持多檔調節，覆蓋45Hz至65Hz區間，可通過數字陷波技術規避工頻電場干擾，在強電場環境下仍能保持測量穩定性。對于停電后采用發電機供電的檢測場景，儀器同樣適配，配合絕緣油杯加溫控組件時，可完成絕緣油的恒溫介損測試。

在操作層面，儀器配備全觸摸液晶顯示屏，界面采用中文引導式設計，各操作步驟均有明確提示，無需額外專業培訓即可上手。數據存儲方面，內置日歷芯片與大容量存儲器，可保存200組檢測結果，支持按時間順序查詢歷史數據，也可通過USB接口導出至PC端進行后續管理與分析。測試模式覆蓋內高壓、內標準下的正接法、反接法、自激法，針對電容式電壓互感器（CVT）可實現C1、C2的介損與電容量分步測試，且支持在不拆除高壓引線的情況下完成CVT整體參數測量，也可采用反接屏蔽法對CVT上端CO參數進行檢測。

二、測量原理與技術邏輯

介質損耗是評估絕緣材料性能的核心指標之一。在交流電壓作用下，電介質會消耗部分電能并轉化為熱能，該部分能量損耗即為介質損耗。當交流電壓施加于電介質時，其電壓與電流之間存在相角差φ，該角的余角δ被稱為介質損耗角，δ的正切值tgδ即為介質損耗角正切，可直接反映電介質的損耗程度。

儀器的測量電路包含標準回路與被試回路兩部分。標準回路由內置高穩定度標準電容器與測量線路構成，被試回路則由被試品與對應測量線路組成。測量線路集成取樣電阻、前置放大器與A/D轉換器，通過同步采集標準回路與被試回路的電流幅值及相位差，由數字信號處理器進行矢量運算，最終輸出試品的電容值與介質損耗正切值。

為保障復雜電磁環境下的測量準確性，儀器內部集成了多重抗干擾設計。除變頻調節避開工頻干擾外，還通過數字化實時采集技術提升信號信噪比，即使在外電場強度較高的場景下，仍能保證測量結果的可靠性。針對液體絕緣材料的測試，需配合專用絕緣油杯使用，油杯的電極結構符合GB/T 5654-2007標準要求，可通過溫控組件將油樣溫度穩定在設定值，消除溫度變化對介電參數的影響。

三、核心性能參數

以下參數為儀器固有技術指標，未做任何調整，可直接作為選型與應用參考：

1. 使用環境要求：溫度適應范圍-15℃~40℃，相對濕度＜80%RH。

2. 抗干擾實現方式：采用變頻法原理，可有效抑制工頻電場干擾。

3. 供電電源規格：AC 220V±10%，支持發電機供電場景。

4. 高壓輸出特性：輸出電壓范圍0.5kV~10kV，調節步長0.1kV；輸出電壓精度2%；最大輸出電流200mA；輸出容量2000VA。

5. 自激電源參數：輸出范圍AC 0V~50V，最大輸出電流15A；支持頻率包括50Hz、60Hz單頻，以及45Hz/55Hz、47.5Hz/52.5Hz、55Hz/65Hz、57.5Hz/62.5Hz自動雙變頻模式。

6. 測量分辨率：tgδ分辨率為0.001%，Cx分辨率為0.001pF。

7. 測量精度指標：△tgδ=±(讀數×1.0%+0.040%)；△Cx=±(讀數×1.0%+1.00pF)。

8. 測量范圍說明：tgδ測量無上限限制；Cx測量范圍為15pF~300nF，其中10kV測試電壓下Cx＜40nF，5kV測試電壓下Cx＜150nF，1kV測試電壓下Cx＜300nF；CVT測試場景下Cx＜300nF。

9. 物理規格參數：主機外形尺寸350mm（長）×270mm（寬）×270mm（高），重量22.75kg；附件箱尺寸350mm（長）×270mm（寬）×160mm（高），重量5.25kg。

10. 數據存儲能力：標配存儲器可保存200組數據，支持通過U盤導出數據。

四、面板結構與功能說明

儀器面板布局遵循操作便捷性原則，各功能區標識清晰，具體組成與功能如下：

1. 緊急停機按鈕及高壓指示燈：位于面板顯著位置，測試過程中出現異常情況時，按下該按鈕可立即切斷內部高壓輸出；按鈕內置指示燈，高壓輸出時點亮，直觀反饋設備狀態。

2. 復位按鈕：用于儀器系統復位，當操作異?；蛐枰K止當前任務時，可通過該按鈕返回初始狀態。

3. USB接口：支持U盤插入，可將內部存儲的測試數據導出至外部存儲設備，數據傳輸過程中不可強行拔出U盤，需等待屏幕提示操作完成后移除，避免損壞存儲設備。

4. 總電源開關：控制儀器整機供電，開啟后儀器進入工作狀態，關閉時同步切斷內部所有電源，突發緊急情況時可快速斷開電源并拔除輸入線纜。

5. AC220V電源輸入插座：接入外部工作電源，內部集成保險管保護裝置，異常工況下保險管熔斷以實現斷電保護，需更換同規格保險管后方可恢復使用。

6. Cx試品輸入插座：正接法測試時連接被試品低壓信號端，插座中心為信號芯線，金屬外殼為屏蔽層；若被試品低壓端帶屏蔽極，需將屏蔽層對應連接，無屏蔽極時屏蔽層懸空。測試過程中嚴禁插拔插頭，拆除接線時需保持電纜接地狀態，防止感應電擊。

7. 觸摸顯示屏：采用120mm×90mm全觸摸液晶屏，中文菜單引導，操作步驟可視化，需避免陽光長時間直射、重物擠壓與利器劃傷。

8. 接地接線柱：儀器保護接地接口，需可靠接入地網，接地不良時儀器會自動觸發保護機制，禁止升壓測試。

9. ES自激輸出端子：自激法測試CVT時使用，連接CVT自激線圈（da端），dn端接地，為CVT提供測量所需高壓電源；非自激法測試模式下該端子無輸出，連接時需確保接觸良好，避免低壓大電流通過時發熱。

10. 打印機：內置全自動熱敏打印機，打印紙寬度55mm，支持測試結果現場打?。桓鼡Q打印紙時需打開蓋板，按規范裝入熱敏專用紙，預留少量紙頭在外后閉合蓋板。

11. 高壓輸出HV插座：儀器高壓輸出端，外設保護門，測試時輸出變頻高壓；正接法下芯線與屏蔽層均可作為加壓線，反接法下僅芯線加壓，若被試品高壓端帶屏蔽極，屏蔽層需對應連接。測試過程中該插座及連接線纜均帶高壓，禁止觸碰。

五、操作流程與應用方法

（一）主菜單導航

接通電源后開啟總電源開關，儀器進入主菜單界面，右側顯示各功能選項，點擊對應圖標即可進入相應測試模塊。測試啟動后如需緊急終止，需按下緊急停機按鈕，不可直接按復位鍵，避免數據丟失或設備異常。

（二）一般測試流程

1. 接線準備：根據被試品類型，參照對應接線圖完成儀器與外部設備的連接，確保接地可靠、線纜接觸良好。

2. 參數設置：點擊主界面“一般測試”選項，進入測試菜單后選擇“參數設置”，可按需調整測試電壓、頻率、模式等參數，通過“增加”“減小”或“選擇”鍵修改，完成后點擊“保存”返回，點擊“取消”則不保存修改。

3. 啟動測試：參數確認無誤后，長按“啟動測試”按鈕，儀器輸出電壓平滑上升至設定值，隨后按預設頻率依次完成測試，自動顯示并記錄結果，支持點擊“打印”按鈕輸出紙質報告。

（三）CVT專項測試

針對電容式電壓互感器的測試需選擇“CVT測試”選項，進入專項菜單后可分別對C1、C2進行獨立測試，也可在不拆除高壓引線的情況下完成整體參數測量。參數設置邏輯與一般測試一致，測試電壓需控制在2kV以內，高壓線需懸空避免接觸地面，防止對地附加介損引入測量誤差。采用反接屏蔽法測量CVT上端CO時，同樣需將電壓控制在2kV以內，嚴格按照接線圖連接屏蔽層。

（四）數據管理功能

主菜單點擊“數據管理”進入數據管理界面，選擇“數據查詢”后可按時間順序查看歷史數據，儀器存儲的數據按測量時間排序，編號越小代表數據越新。選中目標數據后可進行翻頁查看與打印操作，也可通過USB接口將數據導出至PC端，使用配套軟件進行趨勢分析與報告生成。

（五）系統參數配置

儀器開機后可直接點擊“參數設置”進入時間校準界面，選擇需調整的時、分、秒項目，通過“增加”“減小”鍵修改，完成后點擊“保存”即可更新系統時間，點擊“取消”則返回主界面。若操作中出現參數設置錯誤或需返回上一步，可點擊“取消”鍵逐級退回，無法通過取消鍵返回時，可使用復位按鈕重啟系統。

六、典型接線方案

不同被試品需采用對應接線方式，以下為常見場景的接線規范：

1. 正接法（內電壓-內標準）：適用于被試品兩端均不接地的場景，紅色高壓線芯線連接被試品高壓端，黑色低壓測試線芯線連接被試品低壓端，屏蔽層根據被試品是否帶屏蔽極對應連接或懸空。

2. 反接法（內電壓-內標準）：適用于被試品一端接地的場景，被試品高壓端接地，紅色高壓線芯線連接被試品低壓端，屏蔽層連接被試品屏蔽極，黑色低壓測試線懸空。

3. 絕緣油介損測試：采用正接法，油杯高壓電極（C端）接HV紅色高壓線，測試電極（A端）接Cx黑色測試線，屏蔽電極（B端）接地；測試電壓設為2kV，需先通過溫控組件將油樣加熱至規定溫度并穩定后再開始測試，避免溫度波動影響結果。

4. 電壓互感器測試：一次側對二次側采用正接法，電壓2kV；一次側對二次側及地采用反接法，電壓2kV；二次側對一次側及地采用反接法，電壓2kV；末端屏蔽法采用正接法，電壓10kV。

5. 電流互感器測試：一次側對二次側采用正接法，電壓10kV；一次側對末屏采用反接法，電壓10kV；一次側對二次側及地采用反接法，電壓10kV。

6. 電力變壓器測試：一次繞組對二次繞組采用正接法，電壓10kV；一次繞組對二次繞組及地采用反接法，電壓10kV；二次繞組對一次繞組及地采用反接法，電壓10kV。

所有接線需使用儀器出廠配套電纜，線纜中心為芯線，外層為屏蔽層，連接時需確保芯線與端子零電阻接觸，避免虛接導致測量波動。強干擾環境下拆除接線時，需保持電纜接地狀態下斷開連接，防止感應電擊。

七、使用注意事項與安全規范

1. 儀器僅可用于停電設備的介損測試，被測設備需先進行絕緣檢測，確認無擊穿風險后再開展測試。

2. 測試前需核實被試品耐壓等級，選擇匹配的測試電壓檔位，避免電壓過高擊穿設備。

3. 儀器必須可靠接地，接地不良時禁止啟動測試，防止設備漏電或測量異常。

4. 高壓輸出線纜需保持足夠絕緣距離，測試過程中人員不可靠近高壓區域，避免觸電。

5. 輸入電壓需控制在AC220V±10%范圍內，超過AC264V會造成永久性損壞，不在保修范圍內。

6. 發電機供電時需將輸出零線接地，否則儀器會提示接地錯誤，無法正常啟動。

7. 儀器需存放在干燥通風環境，避免受潮、劇烈震動與陽光直射，長期停用需定期通電除濕。

8. 打印機卡紙時需先取出卷紙，理順后重新裝入，避免使用褶皺或不合格的打印紙。

9. 測試過程中若出現異響、異味或冒煙，需立即按下緊急停機按鈕，斷開總電源并聯系專業人員檢修。

10. 儀器屬于高精密測量設備，非專業人員不得隨意拆解，避免損壞內部電路或影響測量精度。

八、配套組件與維護說明

儀器標配組件包括主機1臺、附件箱1個、紅色高壓測試線1根、黑色低壓測試線1根、CVT自激電源線1根、AC220V電源線1根、接地線1根、使用說明書1份、出廠合格證1份，另附備用保險管與打印紙。

日常維護需注意以下幾點：定期清潔面板與接口，避免灰塵堆積影響接觸；長期停用前需放電并取出內部存儲數據；測試線纜若出現破損、老化需及時更換同規格產品，不可隨意替代；每年可進行一次精度校準，確保測量參數符合技術要求。若設備出現故障，可聯系售后技術支持，保修期內非人為損壞可免費維修，保修期外僅收取配件成本費。

九、應用場景與技術價值

該儀器廣泛應用于電力系統運維、電氣設備制造、絕緣材料研發等領域。在發電廠與變電站中，可用于變壓器油、斷路器油等液體絕緣介質的周期性檢測，及時發現介質老化、受潮等問題，避免因絕緣缺陷引發設備故障。在實驗室場景下，可用于新型絕緣材料的介電性能研發，為材料配方優化提供數據支撐。

通過符合GB/T 5654-2007標準的測試方法，儀器可輸出可追溯的測量數據，為設備狀態評估提供量化依據。其一體化的設計與抗干擾能力，大幅提升了現場測試的效率與可靠性，減少了傳統測試方法受環境干擾導致的誤差，為電力系統的安全穩定運行提供了技術保障。在實際應用中，需嚴格遵循操作規范與接線要求，充分發揮儀器的性能優勢，確保檢測結果的準確性與有效性。
